電一直是整個初中物理學習的難點和重點。 很多同學在看到復雜的電氣問題時，都會不自覺地感到困惑，不知道如何下手。 今天小編整理了電力綜合題的難易點。 錯誤分析，也就是說，如果你看懂了這篇文章，電基本上不是問題！
1、明確“短路”的概念
教材中只給出了“整體短路”的概念。 “一根導線不經過電器而直接連接到電源兩極的電路稱為短路。”
綜合電氣問題中經常出現局部短路問題。 如果某種電器（或電路的一部分）用電線首尾相連，就會形成局部短路。
局部短路僅導致電器停止工作，但不會損壞電器，因此是允許的。 由于其充滿變化，成為電氣問題的難點。 局部短路的概念比較抽象，可以通過實驗來克服這個困難。
實驗原理如圖1所示，開關S閉合前，兩個燈都亮（較暗）； 關閉后，L1不亮，但L2仍然發光（更亮）。
為了幫助大家理解，L1可以比喻為“電阻”，而開關S的局部短路通道可以比喻為“無電阻”。 電流只會“無阻力流動”，而不會“有阻力流動”。 即L1短路不工作，導線中有電流流過。
2. 識別串并聯電路
串并聯的識別方法有三種：電流法； 等效電路法； 以及桌子的拆卸方法。
⑴電流法：從電源正極開始，順著電流流動的方向，看電流路徑上是否有分支。 如果有，則分支并聯（分支前后各有兩個節點）。 如果當前路徑只有一根線（無分支點），則組件串聯。 這種方法很容易讓學生接受。

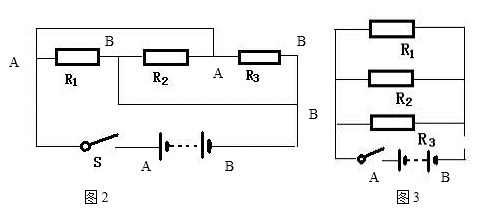

⑵節點法：沒有電器的情況下，無論電線多長，都相當于一個節點。 觀察每個電器兩端的端點，以確定其在電路中的位置。 圖2和圖3是各電阻連接情況的分析。
如上圖2所示，每個A點連接到電源正極，每個B點連接到電源負極，可以簡化為圖3。在圖3中，并聯R1、R2、R3的關系很明顯。
⑶儀表拆除法：由于電壓表的內阻很大，當它并聯在電路中時，流過它的電流很小，可以忽略不計。 因此，去掉電路中的電壓表不會影響電路結構，電壓表所在的位置可視為開路。
電流表的內阻很小，串聯在電路中幾乎不會影響電路的電流強度。 因此，在電路分析中，可以將電流表看成一根導線，可以將其拆下，改為導線。
3、串并聯電路中總電阻的變化特性
1、無論兩個電阻串聯還是并聯，如果其中一個電阻增大，則總電阻增大。
原因：串聯時，R=R1+R2。 如果R1增加，則R增加；
并聯時，1/R=1/R1+1/R2。 如果 R1 增加且 1/R1 減少，則 1/R 減少，因此 R 增加。
2、多個電阻并聯時，總電阻小于任何一個電阻的阻值。
并聯時，1/R=1/R1＋1/R2
因為 1/R>1/R1，1/R>1/R2
所以R＜R1，R＜R2
4. 理解歐姆定律
歐姆定律：導體中的電流與導體兩端的電壓成正比，與導體的電阻成反比。 即I=U/R。
注意：（1）這三個量必須同時出現，且針對同一電阻（或同一電路）。 這就是一一對應。
(2)注意不變量和變量：當R恒定時，I與U成正比。當U恒定時，I與R成反比。
(3)變形公式R=U/I的理解：R可以由U/I的比值計算出來，但R的大小并不是由U/I決定的。 R的大小由公式R=ρL/S的因素決定。
例如，關于歐姆定律公式I=U/R的理解，下列說法錯誤的是（D）
A.對于某種導體，導體中的電流與其兩端的電壓成正比。
B、相同電壓條件下，不同導體中的電流與導體的電阻成反比
C.導體中的電流與導體兩端的電壓及其電阻有關
D、公式R=U/I表明電阻與電壓成正比，與電流成反比。
5、電路中R1、R2串并聯公式
1.串聯分壓器
(1) I＝I1＝I2
(2)U＝U1＋U2
(3)R＝R1＋R2
(4)各種量之間的比例關系：系列比例
（表示各量之比與電阻之比成正比關系，可由電流相等推導出來）
2.并聯分流
(1)I＝I1＋I2
(2)U＝U1＝U2
(3)1/R＝1/R1＋1/R2或R＝R1R2/(R1＋R2)
(4)各量之間的比例關系： 和 成反比
（表示各量之比與電阻之比成反比關系，可以用等電壓推導出來）
6、燈泡電壓、功率
關于燈泡的額定電壓、額定功率和實際電壓、實際功率的問題。
燈泡銘牌上標注的“”是燈泡的額定電壓和額定功率。
額定電壓（U0） 額定功率（P0）
實際電壓（U） 實際功率（P）
對于某種電器來說，只有一個額定電壓和額定功率。
對于某種電器，可能有多種實際電壓和實際功率。
當U>U0時，則P>P0； 光線很亮，很容易燒壞。
當U<U0時，則P<P0； 光線很暗，
當U=U0時，則P=P0； 正常發光。

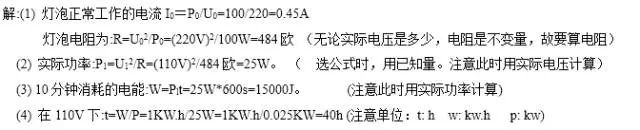

例1：“220V 100W”燈泡正常工作時的電流是多少？ 如果這個燈泡接在110V電源上，燈泡的實際電功率是多少？ 運行10分鐘消耗多少電量？ 1度電可以讓它工作多少小時？ ？
示例2：“6v 3w”和“6v 1w”燈串聯到電路中。 如果讓其中一個燈泡正常發光，電路兩端的電壓應該是多少？ （燈絲電阻不隨溫度變化）
解決方案：初學者最容易犯的錯誤是：6v+6v=12V
正確的解決方法：“并聯時看電壓，串聯時看電流。
串聯電流小，關聯電壓小”
I1=P1/U1=1A R1=U1/I1=6Ω
I2= P2/U2=0.5A R2= U2/I2 =12Ω
R＝ R1＋R2＝18
U=I小R=0.5A*18Ω=9V
例3：燈泡L1標注“80Ω0.1A”，燈泡L2標注“20Ω0.2A”。 將它們并聯到電源兩端，這樣其中一個小燈泡就能正常發光，而不會損壞燈泡。 求：
(1) 電源電壓是多少？
(2) 此時主電路電流是多少？
解決方案：解題思路，看并聯小電壓
(1)U1＝80*0.1＝8V
U2＝20＊0.2＝4VU2＜U1
因此：U=U2=4V
（2）容易出錯：I＝I1＋I2＝0.1+0.2＝0.3A（混淆了額定電流和實際電流）
正確答案：I=U/RU=4V
R＝R1R2/（R1＋R2）＝80＊20/（80＋20）＝16歐元
因此I=4/16=0.25A
7. 電力和電力裝置的問題
有些學生在計算時沒有統一的單位或沒有選擇合適的單位，導致計算非常復雜且容易出錯。
電功率有兩種單位，一種是國際單位：焦耳；一種是國際單位：焦耳；一種是國際單位：焦耳。 還有另一個大單位：千瓦時（也稱為度）
1度=1千瓦時=3.6X106焦耳（6的次方）
電功率也有兩種單位：W、KW 1KW=1000W
W=UIt =I2Rt =U2t/R=Pt
P=W/t=UI=I2R=U2/R（2為平方）
計算時單位必須統一：
① 均采用國際單位：P→瓦（w）； W→焦耳(J)； t→第二； U→伏特（V）； I→安培（A）； R→歐姆（?）
② 若W以千瓦時表示，t以小時表示，則P的單位為千瓦。
例1：“220V 1000W”電加熱器在額定電壓下通電15分鐘。
(1) 產生多少焦耳的熱量？
（2）如果家用電能表標有“3000r/KWh”，在此期間電能表轉盤轉了多少圈？
(3) 如果 30°C 的 2.5 千克水吸收了 30% 的熱量初中物理電學實驗題，那么在 1 個標準大氣壓下，水溫會升至多高？ [水的比熱為4.2×103 J/(kg·℃)]（3為立方）
解：（1）Q put=Pt=1000*15*60=
（2）轉數n=0.25*3000=750轉（注：電能表標注“3000r/KWh”，因此計算轉數的單位應為KWh）
(3)Q吸=30%*Q放=0.3*=
且Q吸=cm(t2-t1)
=4.2×103*2.5*(t2-30℃)
t2=55.7℃
8.如何畫等效電路圖
(1)特性法（根據串并聯電路的特性）
(2)電流流動法(電流有支路，有支路的部分并聯，無支路的部分串聯)
（3）節點法（把開關、電流表想象成電線，無論電線多長，都相當于一個節點）
（4）含有電表——《拆除電表的方法》（電流表相當于短路，即直接用導線連接電流表兩端，電壓表相當于拆除開路）電路）
1. 識別含有電表的電路的技巧 - (石灰)
兩張表先被“炒”了，相當于看懂了圖。
復職結果即時公布
注意：恢復電流表很容易。 直接畫出來就可以看到原來在哪條支路或者主干道上。 不過，恢復電壓表有點困難。 關鍵是看兩端直接加的是哪個電器（中間不能有電器）。 有電源），即測量用電器的電壓初中物理電學實驗題，直接將電壓表并聯在其上。

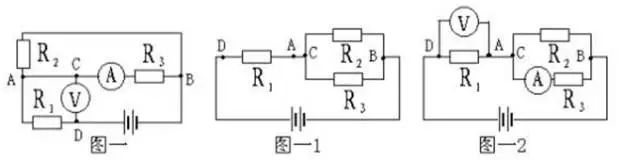

例1 請畫出圖1所示電路的等效電路圖，并說明電流表和電壓表的功能。
解法：（1）先將兩米消去。 電流表被視為導體，電壓表被視為開路。
(2) 標記電路圖中的節點A、B、C、D。
(3) 等效理解圖 根據電流路徑，電流從電源正極開始，經過D點、R1到A點。電流在A點分流為兩路，一路經過R2到A點。 B點，另一條路徑經過R3到B點。兩條路徑在B點匯合，到達電源負極，形成回路。 畫出簡單易懂的電路圖（圖1）。 可以看出，R2和R3并聯，然后與R1串聯。
(4)恢復亮工作電流表和電壓表。 從電路圖1中我們可以看出，C點和A點用導線連接在一起，可以看作是同一點。 電壓表兩端分別接D點和A點物理資源網，因此電壓表測量R1兩端的電壓。 電流經過A點分成兩路，一路經過電流表，然后經過R3到達B點，因此電流表測量經過R3的電流強度（圖1-2）。
從上面的例子，我們可以看出分析電路的重要性。 復習時要特別強調分析電路和繪制等效電路圖的必要性，使學生掌握這項基本技能。 并且能夠養成遇到電氣問題時先畫電路圖的習慣。 遇到電路圖先分析電路是一個好習慣。
2、分析開關閉合斷開（開路、短路）引起的電路變化（掌握狀態并畫出等效圖）
例2 如圖所示電路中，電源兩端電壓為6V，保持不變。 R1和R2是兩個阻值相同的電阻。 開關S1閉合后，下列說法正確的是（A）
A。 當開關S2關斷時，R1兩端電壓為3V
B、當開關S2斷開時，R1兩端電壓為6V
C。 當開關S2閉合時，R1兩端電壓為3V
D． 當開關S2閉合時，R2兩端電壓為6V
3、滑動變阻器引起的電路變化
例3 如下圖所示，當滑動變阻器的滑塊向右滑動時，各儀表的指示如何變化？
思路：部分電阻變化-整體電阻變化-整體電流變化-部分電流（電壓）變化
例4 在如圖所示電路中，當滑塊P向左（D）滑動時
A．電壓指示數字變大，燈變暗。
B.電壓指示數字變大，燈變亮
C、電壓指示減小，燈光變暗
D． 電流值增大，燈變亮（注意分析此題時，以燈上的電壓作為電壓變化的參考，因為燈泡的電阻保持不變）
摘要：電路辨識
1、與電表“等值解雇”
2、如果有開關，要注意打開和關閉的狀態。
3.觀察是否有滑動變阻器的變化
4.關鍵是畫等效電路圖
9.“電路變化”的分析與計算
改變電路主要是通過改變開關或滑動變阻器引起電路改變。 電路中有多個開關。 開關閉合和斷開的狀態變化往往會改變電器之間的連接關系。 滑動變阻器通過滑動片改變與電路連接的有效電阻，從而使電路中各種用電器的電壓、電流、電功率等值發生變化（電路結構也發生變化）。
分析電路變化的方法一般可分為四個步驟：
1. 首先手動更改電阻。
2、根據串聯、并聯電路的特點，看電阻的變化。
3、一般情況下，電源電壓是恒定的。 從恒定電壓（電源電壓）可以得到總電流的變化。
4、根據電路的特點和題意，用歐姆定律判斷一些電路的電流、電壓、電功率的變化。
1、開關的接通和斷開引起電路的變化。
當開關處于不同狀態時，由于斷路和短路，電路所連接的電器以及電器之間的連接方式一般都會發生變化。 因此，我們首先要在原電路的基礎上畫出各種情況下的圖。 實際等效電路。 畫圖時要注意串并聯知識的應用、拆表和恢復表的方法、局部短路的方法。

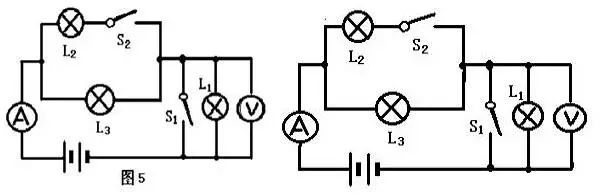

實施例1如圖5所示
電路中，電源電壓保持4伏，L1的電阻為4歐姆，L2和L3的電阻均為16歐姆。
求： ⑴ 當S1和S2均斷開時，電流表和電壓表的讀數是多少？
⑵當S1、S2同時導通時，整個電路消耗的電功率。

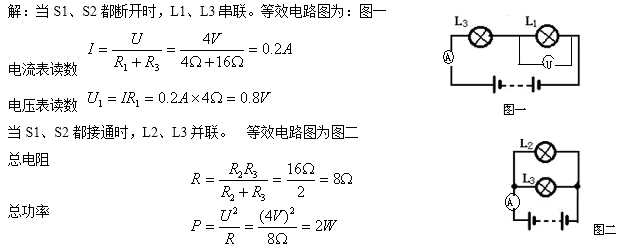

例題分析：題中兩種情況，當開關閉合或斷開時，電路結構發生變化，可以修改電路，如圖6所示。
2 滑動變阻器變化問題
連接到電路中的滑動變阻器的有效電阻發生變化，可能會引起電路結構的變化，或者引起電路中電壓、電流或電功率的變化。 對于滑動變阻器的此類問題，解決問題的關鍵是：
⑴了解滑動變阻器的原理。 滑塊滑動時，阻力是變大還是變小？
⑵ 觀察物理量是否發生變化。 一般來說，電源的電壓和定值電阻的阻值保持不變，其他物理量是變化的；
⑶ 找出電壓表讀數所讀到的電器兩端的電壓；
⑷ 反復運用串并聯電路中各種量的公式和歐姆定律求解，注意一一對應。
例1 在圖8所示電路中，電源電壓保持不變。 當滑動變阻器的滑塊向右滑動時，電流表和電壓表的指示變化為[B]
A、電流表、電壓表指示變大；
B、電流表、電壓表指示變小；
C、電流指示數變小，電壓指示數變大；
D、電流指示數變大，電壓指示數變小。
實施例2 如圖所示，當開關S閉合，滑動變阻器滑塊P位于B端時，電壓表指示9V，電流表指示0.15A； 當滑塊處于中點C時，電壓表指示數字為6V。
求：（1）滑動變阻器R2的最大阻值； (2)電源的電壓和R1的阻值。 (3)電路的最大功率P
解題思路：利用不變量（如電源的電壓、定值電阻）建立方程，兩個未知數，組成兩個方程來求解。
從題意可知，R1和R2是串聯的。 電流表測量總電流，電壓表測量R2 的電壓。
(1)當滑動壓敏電阻的滑動片P位于B端子時，此時與電路連接的滑動壓敏電阻的阻值最大。
R2最大值=U2/I=9v/0.15A=60歐姆
(2) P 位于 C 處：RAC=1/2R2 =30 歐姆
R＝R1＋RAC＝R1＋30
U＝IR＝UAC/RAC（R1＋30）＝6/30（R1＋30）①
P在B處：R＝R1＋RAB＝R1＋60
U＝IR＝0.15（R1＋60）＝0.15（R1＋60）②
解方程①②可得：U=18VR1=60歐姆
(3) 由P=U2/R可知，U不變且R最小，則P最大，當P在A處時，R2最小。 此時R=R1=60
Pmax=U2/R=18×18/60=5.4W
