高中物理電學實驗設備與電路的選擇 摘要：電學實驗是高中實驗教學的重點內容，而電學實驗設計是高中生必須掌握的一項基本實驗操作技能，因此電學設計實驗成為歷年高考的熱點問題之一。由于高中電學實驗原理豐富，涉及設備種類繁多，每種設備的范圍不同，因此電學實驗設計的難點在于電路與設備的選擇。電學實驗設備與電路的選擇主要針對電源、儀表、變阻器等的選擇，總的原則是安全、適用、方便、準確。 關鍵詞：電學實驗；設備；電路；選擇 中圖分類號：G633.7 文獻標識碼：A 文章號：1003-6148(2010)8(S)-0008-3 高中物理電學實驗是近年來重慶市高考的必考題型。 考試形式是開放的，內容以課本上的電學實驗基礎為主，但并不局限于書本知識，需要學生深刻理解基礎知識，并運用到新的實踐中。本文就設備和電路的選擇，談幾點筆者的感悟。1.1電源的選擇，一般根據實驗要求來定，如“火花定時器”直接用220V交流電源；“電磁打點定時器”要用4-6V低壓交流電源；“電場中等勢線的繪制”用6V直流電源；“電源電動勢和內阻的測量”用的是舊干電池等。一般沒有太大的變化，低壓電源的選擇一般控制在6-12V范圍內。
1.2 電流表、電壓表的選擇選擇電流表的原則是：使用時要保證流過電流表的電流和加在電壓表上的電壓不超過使用范圍；其次要考慮電壓表、電流表的指針在使用時有較大的偏轉（一般為滿偏的2/3左右）。電流表、電壓表的選擇依據主要是：①根據電源的參數。例如在“測電源電動勢和內阻”實驗中高中物理電學滿偏，我們選用的是舊干電池作為電源，因此我們選擇量程為3V的電壓表就足夠了。②根據電路中的最大電流（或電壓）。這往往需要我們學生根據題中已知的電參數進行計算，而電流表的量程只要比最大值稍大即可。③根據用電器的額定電流（或電壓）。 例如在“繪制小燈泡伏安特性曲線”實驗中，假如我們研究的小燈泡是“3V、2.5W”，那么我們就可以據此選擇電流表的量程。1.3滑動變阻器的選擇滑動變阻器是電工實驗中必不可少的儀器，它主要起著阻值調節電壓、電流的作用。滑動變阻器選擇的原則：考慮被測對象所需的電流或電壓變化范圍，要方便、省電。注意流過滑動變阻器的電流不要超過它的額定值。對于大阻值的變阻器，如果滑動頭稍有移動，電流、電壓變化就很大，就不宜使用，應選擇阻值小的變阻器。 例1 在圖1所示電路中，電源E=5V，R為阻值0~10000Ω、額定電流1A的滑動變阻器，電壓表的量程為0~6V，電流表的量程為0~0.6A，Rx為阻值約為10Ω的電阻器。
本次實驗中滑動變阻器的選擇存在問題，會造成滑動變阻器開始滑動一點點時，電流表的變化就很大；而后面滑動很長一段距離時電流表讀數就幾乎不會變化了。2 基本原則2.1 安全原則是指在實驗過程中，不會因設備或器件選擇不當而發生儀器損壞等不良后果。在電工實驗中，主要表現在電流表、電壓表的使用中，正負極不能接反；每只表的讀數不能超過它的量程，電阻元件的電流不能超過它的最大允許電流等； 電源的最大輸出電流不超過它的額定電流等。 例2 為測量一段金屬絲的電阻（電阻為10Ω左右），主要備選儀器如下： A.電動勢為6V的直流電源 B.量程為0～600mA、內阻為2Ω的電流表 C.量程為0～100mA、內阻為15Ω的電流表 D.量程為0～3V、內阻為3kΩ的電壓表 E.量程為0～15V、內阻為15kΩ的電壓表 F.阻值0～10Ω、額定電流為1.0A的滑動變阻器 ①應選用電流表。 ②應選用電壓表。（用代號表示） 解答 首先必須估計電路中可能出現的最大電流值和電路兩端的最大電壓值。 當接入電路的滑動變阻器阻值為零時，電路中的電流最大，根據閉合電路歐姆定律可得：Imax??≈ε/R=0.6A。

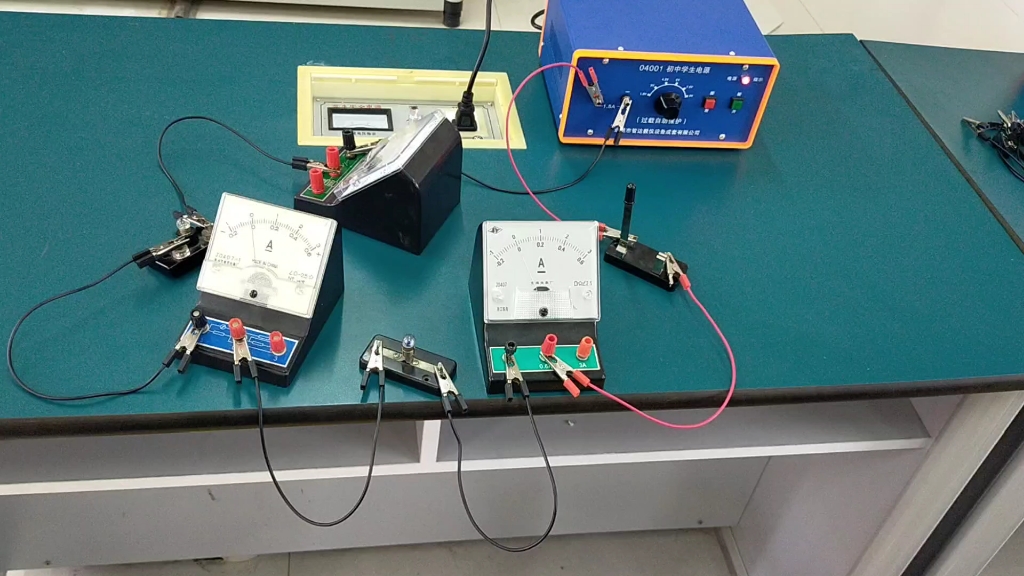

因此應選用電流表B。同樣，當電路中電流達最大時，電阻兩端的電壓也最大，其值可能達6V，所以應選用電壓表E。2.2適用性原則所謂適用性原則，是指所選用的儀器必須適用、可行，能保證實驗正常順利進行，實驗的測量范圍應符合實驗要求。例3 改裝的電流表A1，需用標準電流表A2來校驗。采用圖3所示電路，其中ε為直流電源(三節蓄電池串聯)，R0為定值電阻，R為可變電阻，S為電鍵。 實驗中所需設備、儀器的規格如下： A.固定電阻器（阻值8Ω，額定電流2A） B.固定電阻器（阻值15Ω，額定電流2A） C.滑動變阻器（阻值范圍0～20Ω，額定電流2A） D.滑動變阻器（阻值范圍0～200Ω，額定電流2A） 已知兩種電表的刻度均分為6大格，每條刻度線都要求從0.1A開始逐一檢查，為此應在備用電阻器中選擇R0，選用R（用字母代號填寫）。固定阻值電阻器R0在電路中稱為限流電阻器，它的作用是限制電路中的最大電流，不至于過多超出電流表的量程，從而保護電流表。 滑動變阻器R是一個調整電阻器，它的作用是調整電路中的電流強度，從而達到對電路中電流強度的控制作用。
從題中的要求看，電流應在0.1～0.6A范圍內高中物理電學滿偏，I=U/R，即電阻的最小值小于10Ω，最大值應大于60Ω，即R0應為A，R應為D。 2.3 方便原則 所謂方便原則，就是在保證實驗?zāi)茼樌M(jìn)行（安全性、適用性符合要求）的前提下，如何恰當?shù)剡x擇設備或?qū)嶒?yàn)器材，使實驗便于操作。這一原則在電工實驗中也十分突出，主要表現在滑動變阻器、分壓電路和限流電路的選擇上?；瑒?dòng)變阻器在電路中的連接方式有分壓連接和限流連接兩種。當滑動變阻器作為限流器使用時，其連接方式如圖4所示，將滑動變阻器串聯在電路中，可以控制或調節電路中的電流。 本電路中待測電阻Rx兩端電壓的調節范圍為[E#8226;Rx/(Rx+R)]~E?；瑒?dòng)變阻器作為分壓器使用時，其接法如圖5所示，它將滑動變阻器輸出的電壓分出一部分加到待測電阻上。它的優點是當其滑塊從a端滑動到b端時，待測電阻Rx兩端電壓可從零連續變化到所需電壓（限??流型則做不到這一點），電壓調節范圍為0~E，比作為限流器使用時要大。變阻器接法的選擇可根據以下情況確定： （1）分壓器電路一般在以下幾種情況下選用： ①要求待測電阻兩端電壓變化范圍大，比如有些實驗要求畫UI圖，或者要求電壓從零開始連續可調。
②若采用限流法連接電路，則電路中的最小電流仍大于被測電阻器的額定電流或電路中電流的額定值。③滑動變阻器的阻值R為Rx，為使電流變化明顯，還需采用分壓電路。（2）若滑動變阻器的阻值是RRx，兩種電路均符合要求，則選用限流法，它具有省電、電源負擔輕、電路連接簡單等優點，優于限流法。（3）限流法適用于測量阻值較小的電阻器（與滑動變阻器總阻值相差不大或小于滑動變阻器總阻值），分壓法適用于測量阻值較大的電阻器（一般大于滑動變阻器總阻值）。2.4準確度原則所謂準確度原則，就是要求實驗誤差小，精度高英語作文，這一原則是物理實驗的普遍原則之一。 減少實驗誤差的方法有很多，這里只介紹如何選擇實驗設備和實驗裝置，以盡量減少實驗誤差，主要是電壓表內部連接方式和外部連接方式的選擇。
