物理學的基礎是實驗，高考里實驗?zāi)芰κ冀K占據著頗為重要的位置，物理高考試圖借助筆試的方式去考查學生的實驗?zāi)芰Γ渲?a title='第三節伏安法測電阻教學設計：互動探究，突破重點' target='_blank'>伏安法測電阻實驗，因具備知識點眾多、題型靈活、對學生設計以及創新能力要求較高等特性，多年以來一直成為高考實驗考查的熱點問題，學生在處理這類問題時常常感覺不知從何處著手。實際上，這類問題通常是由三個方面構成的，就是儀器的挑選，還有內外接法的抉擇，以及變阻器接法的選定，要是能夠處理好以上這三個問題，那么就能讓問題順利解決了，。
實驗器材的選擇：
實驗儀器挑選的基本準則是，安全，也就是不損毀實驗器材，準確，即盡可能提升測量精準度，減小實驗誤差，方便，就是在確保實驗正常開展的前提下，應易于操作。所以要看重所給器材、元件，像電表、電阻等的數據，比如額定功率、額定電流或者電壓、電阻等。剖析準確值和近似值所給出的答題信息，因?yàn)檫@些信息往往是選擇電源或電表的主要依據，具體來講主要是電源、電壓表、電流表、變阻器的選擇問題?；谝陨显瓌t，能夠從以下三方面入手：
I、電源電動勢和允許的最大電流要不小于待測電阻的額定值。
首先，電壓表的量程，不能小于待測電阻的額定值，其次，電流表的量程，也不能小于待測電阻的額定值，并且，還務必使指針有較大角度的偏轉，通常來說，一般應指到滿偏度的一半以上，以此來減少測量誤差。
3、當待測電阻達到額定電流的時候，變阻器之中的電流應當不大于它的額定電流數值，在同等條件之下，變阻器整體阻值越小，越有利于操作。
測得有一個電阻，其額定功率是0.5W，粗略測量時電阻值大概是16Ω，現在要通過伏安法來測定它的阻值，所用到的實驗器材有：
(1)直流電流表(量程0～200毫安,內阻20歐);
(2)直流電流表(量程0～3安,內阻0.1歐);
(3)直流電壓表(量程0～3伏內阻10千歐);
(4)直流電壓表(量程0～15伏,內阻30千歐);
(5)滑動變阻器(阻值范圍0～20歐,允許最大電流1安)
有一個滑動變阻器，其阻值的范圍是從0到100歐，它允許通過的最大電流是0.1安 。
(7)直流電源(輸出電壓12伏,內阻可不計);
(8)直流電源(輸出電壓2伏,內阻可不計);
(9)電健一個,導線若干條.實驗中應選用的器材有（填編號）
解析：由題中所給待測電阻的阻值和額定功率可知：
按以上原則來挑選的器材是(1)，是(3)，也有(5)伏安特性曲線 高中物理，包含(7)，還有(9) 。

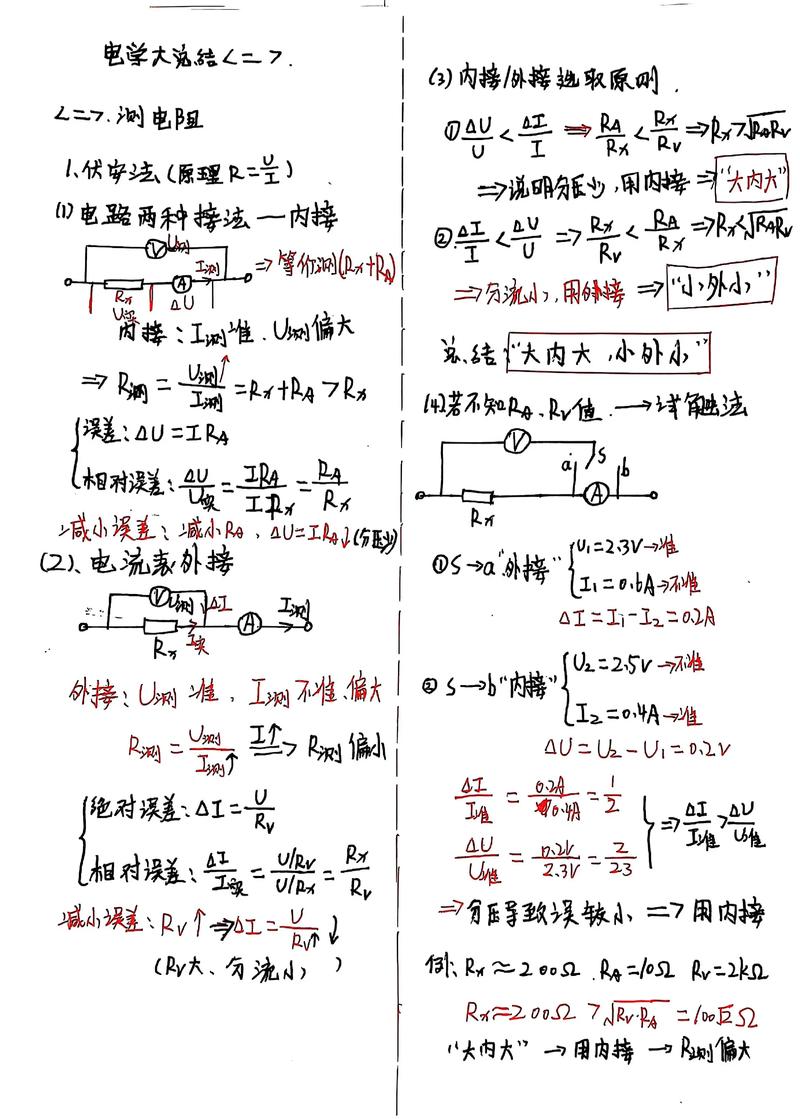

測量電路（電流表“內外接法”）的選擇：
伏安法測電阻所依據的原理乃是歐姆定律，其表達式為R=U/I ，常用的測量電路存在著這樣一種，即電流表外接電路，此電路簡稱為“外接法”，具體情況如圖1所示。
設有和電流表內接的電路，簡稱為“內接法”，其電路如圖2所示。設實驗里電壓表的讀數用UV來表示，電流表的讀數用IA來表示，電壓表的內阻用RV來表示，電流表的內阻用RA來表示，待測電阻用RX來表示。對于內接法而言，因?yàn)镽測等于其中IA是RX中的真實電流，UV是電流表與RX的電壓之和，所以。
由電流表內阻的分壓作用導致實驗出現系統誤差，當RA遠遠小于RX時，測量得到的R約等于RX 。
對于外接法：由于
當中UV是位于RX之上的真實電壓，IA卻是RX跟電流表里電流的總和，因而 。
實驗誤差源自電壓表的分流影響，在RX遠遠小于RV的狀況下，R測近似等于RX 。
從對以上過程展開分析能夠看出來，因?yàn)殡妷罕砼c電流表內阻所產生的影響，無論采用哪一種接法，都必然會致使實驗出現系統誤差，為了降低實驗的系統誤差，在實際操作當中，常常會采用如下方法來選擇測量電路 。
方法1：當RX＞＞RA或
時選用“內接法”
當RX ＜＜RV或
時選用“外接法”
時選用兩種接法均可
不過呢，因?yàn)椤兜某潭炔惶菀装芽?，在?shí)際的問題當中，往往是要把需要測量的電阻Rx跟臨界的阻值 ，。
將（即兩種接法測量所帶來的誤差相等時的待測電阻值）拿來比較，以此作為判定內外接的依據。
例2．2003年，理科綜合能力測試，新課程卷，23題：用伏安法測量電阻阻值R，還要求出電阻率ρ。給定了電壓表，其內阻約為50kΩ，還有電流表，內阻約為40Ω，有滑線變阻器，有電源，有電鍵，有待測電阻，約為250Ω，及導線若干 。
⑴畫出測量R的電路圖。（第2、3、4問略）
解析：因?yàn)?span style="display:none">k4R物理好資源網(原物理ok網)
所以用電流表內外接法 。

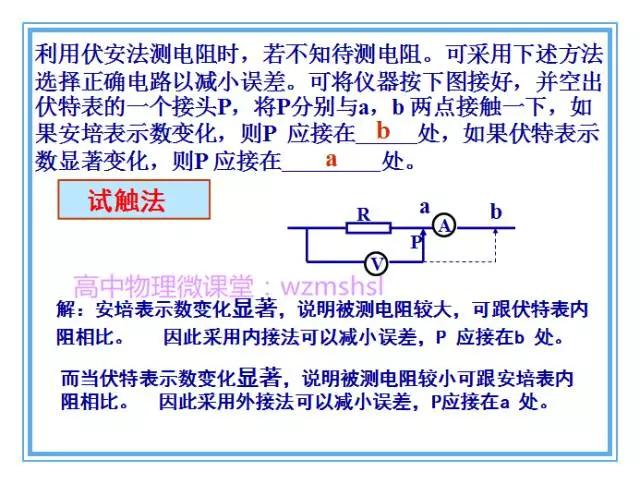

方法二：當RA、RV均處于未知狀態時，能夠運用試觸法去選擇測量電路。就如同圖3所展示的那樣，電壓表右端接于a位置時，電流表示數是Ia，電壓表示數是Ua，在接于b位置時，電流表示數為Ib，電壓表示數為Ub。
(即電流表示數變化明顯)時,選用“內接法”
(即電壓表示數變化明顯)時,選用“外接法”
供電電路（滑動變阻器接法）的選取：
滑動變阻器接入電路之時，通常存在如下兩種接法，一種是限流式接法，即圖4所展示者，另一種是分壓式接法，也就是圖5所呈現者。
先設定電源電壓為U，且電池內在的電阻不計，接著明確滑動變阻器全部的電阻值是R0，隨之可知，在限流式連接這種情況下，對于拿來測量電阻的RX而言，其上產生的電壓情況以及電流調節的范圍，均和變阻器全部的電阻值R0存在關聯。
其范圍分別為：
因此，當U以及R0處于一定狀態時，RX要是越小，那么用電器之上的電流還有電壓調節范圍便會越大，而當R0遠遠小于RX時，待測電阻上面的電壓連同電流的可調節范圍均很小，這種情況不適宜選用。
在分壓接法中RX上的電壓和電流調節范圍分別為：電壓：0～U
電流：
。均與R0無關。
基于以上所做的分析能夠知道，存在著兩種電路，這兩種電路都能夠?qū)釉赗X上的電壓以及電流進行改變，然而它們具體的調節范圍卻是不一樣的。在相同的條件之下，分壓式連接的時候，變阻器所消耗的功率是比較大的，而限流式電路具備著效率相對較高、電源所承受的負擔比較輕、電路連接較為簡單等一系列優點。
但在下列三種情況下選用分壓式接法：
若要求待測電阻上的電壓從0開始發生變化，當處于測定導體的伏安特性、校對改裝后的電表等電路這種情況時伏安特性曲線 高中物理，電流也需從0開始變化 。
例3，2003年，上海高考，物理試題，18題，圖示，為某一熱敏電阻，其電阻值，隨溫度的改變而改變，并且，對溫度很敏感，的I-U關系曲線圖 。
為了借助測量獲取圖6所展示的I-U關系的完整曲線，在圖7以及圖8這兩個電路之中應挑選的是圖，簡要闡述理由，電源電動勢為9V，內阻不予以計較，滑線變阻器的阻值范圍是0到100Ω。（第2、3問略）。
解析：為了得到圖6所示I-U關系的完整曲線，
加在熱敏電阻上的電壓要能夠從0開始變化
所以選用分壓式接法
2、當RX遠遠大于R0的時候，要是采用限流式，那么RX上的電壓，或者電流，其變化范圍比較小，對多次測量來說是不利的。（常常會出現“要求測多組數據”這樣的字眼）。
例4：（1997年全國第17題），某電壓表其內阻存在于20千歐至50千歐這個范圍之間，當下要對其內阻做出測量，在實驗室之中提供了下列可供選用的器材，有待測電壓表V，其量程為3V，還有電流表A1，量程是200μA，以及電流表A2，量程為5mA，另外有電流表A3，量程是0.6A，再有滑動變阻器R，最大阻值為1KΩ，還有電源ε，電動勢是4V，以及電鍵K。
（1）在所給出的電流表當中，應當選?。ㄌ顚懽帜复枺＃?）為了盡可能地減小誤差，需要測量多組數據。試著在方框里畫出符合要求的實驗電路圖（其中電源和電鍵及其連線已畫出）。
解析：在本題里頭，因?yàn)榇郎y電壓表的內阻比滑動變阻器的最大值還要大，也就是說，RX遠遠大于R變。要是在這個時候采用限流式的接法，那么待測電阻RX上面的電壓，或者電流的變化范圍就會比較小，沒辦法滿足“要求測多組數據”的這個要求，所以只能采用分壓式接法。
3、針對給定的待測電阻的額定電壓或者電流，以及電表的量程來展開分析，要是采用限流式接法，那么在電路里，當滑動變阻器全部接入電路的時候，所出現的最小電流，卻還是超出了額定電流或者電表的量程 。 。。 。
例5：（1994年全國高考第25題），有一幅圖（這里略去），它是用于通過伏安法去測量一個定值電阻阻值的實驗所需的器材實物圖，這些器材有著如下的規格 。
(1)待測電阻Rx(約100歐);
(2)直流毫安表(量程0～10毫安,內阻50歐);
(3)直流電壓表(量程0～3伏,內阻5千歐);
(4)直流電源(輸出電壓4伏,內阻可不計);
(5)滑動變阻器(阻值范圍0～15歐,允許最大電流1安);
(6)電健一個,導線若干條.
根據器材的規格和實驗要求,在本題的實物圖上連線.
解析：從題里給出的數據能夠知道，要是采用限流式接法，在滑動變阻器全部接入電路的情況下，電路中的電流是最小的，然而卻依舊超過了額定電流或者電表的量程，所以，需要采用分壓式接法。
經由上述的分析以及例題能夠看出，電學實驗的設計能夠依照以下的步驟來開展。其一，依據待測的電路以及電流，挑選適宜的電表等實驗器材；其二，判斷內外接法；其三留學之路，選定變阻器的接法。在實際的設計過程中，為了減少錯誤，能夠在選定變阻器接法之后，畫出分壓或者限流式接法的原理圖，而把電表、待測電阻、待測電路等用 Rx 來表示，接著將畫好的內外接法替換 Rx，這樣就成為了一個完整的電路原理圖。
