15.5串、并聯電路中電流的規律教學目標【知識與能力】1.學會正確將電壓表接入串、并聯電路中，并會畫出相應的電路圖。2.會剖析實驗數據，能歸納總結出串、并聯電路中的電壓規律。3.會應用規律解決相關問題。【過程與方式】1.在探究串、并聯電路的電壓規律的過程中，體驗科學研究的步驟、方法和心態。2.學習用實驗的方式探究串、并聯電路中電流規律，通過實驗培養中學生的觀察能力和科學探究能力。【情感心態價值觀】1.通過實驗的過程讓中學生感受到團隊合作的重要意義，團隊合作、合理分工使中學生共同完成了這項實驗，讓參與實驗的成員有了共同的目標和價值觀。2.培養中學生實事求是、遵守自然規律的科學心態和交流合作的精神。教學重難點【教學重點】通過實驗探究串、并聯電路中的電壓規律。【教學難點】能正確聯接電路，使用電壓表和對實驗數據進行剖析總結。教學過程情境設疑、新課引入把任意兩個燈泡聯接到電路中，兩個小燈泡的聯接方式有幾種？實際電路多為串聯電路或并聯電路，畫出這兩種電路圖如下。串聯并聯在串聯電路中，通過燈泡L1和L2的電壓之間有哪些樣的關系？并聯電路中支路電壓和各大道電壓之間又會有哪些關系呢？進行新課一、串聯電路的電壓規律【提出問題】串聯電路中各點的電壓有哪些關系？【猜想或假定】猜想1：串聯電路電壓處處相等。

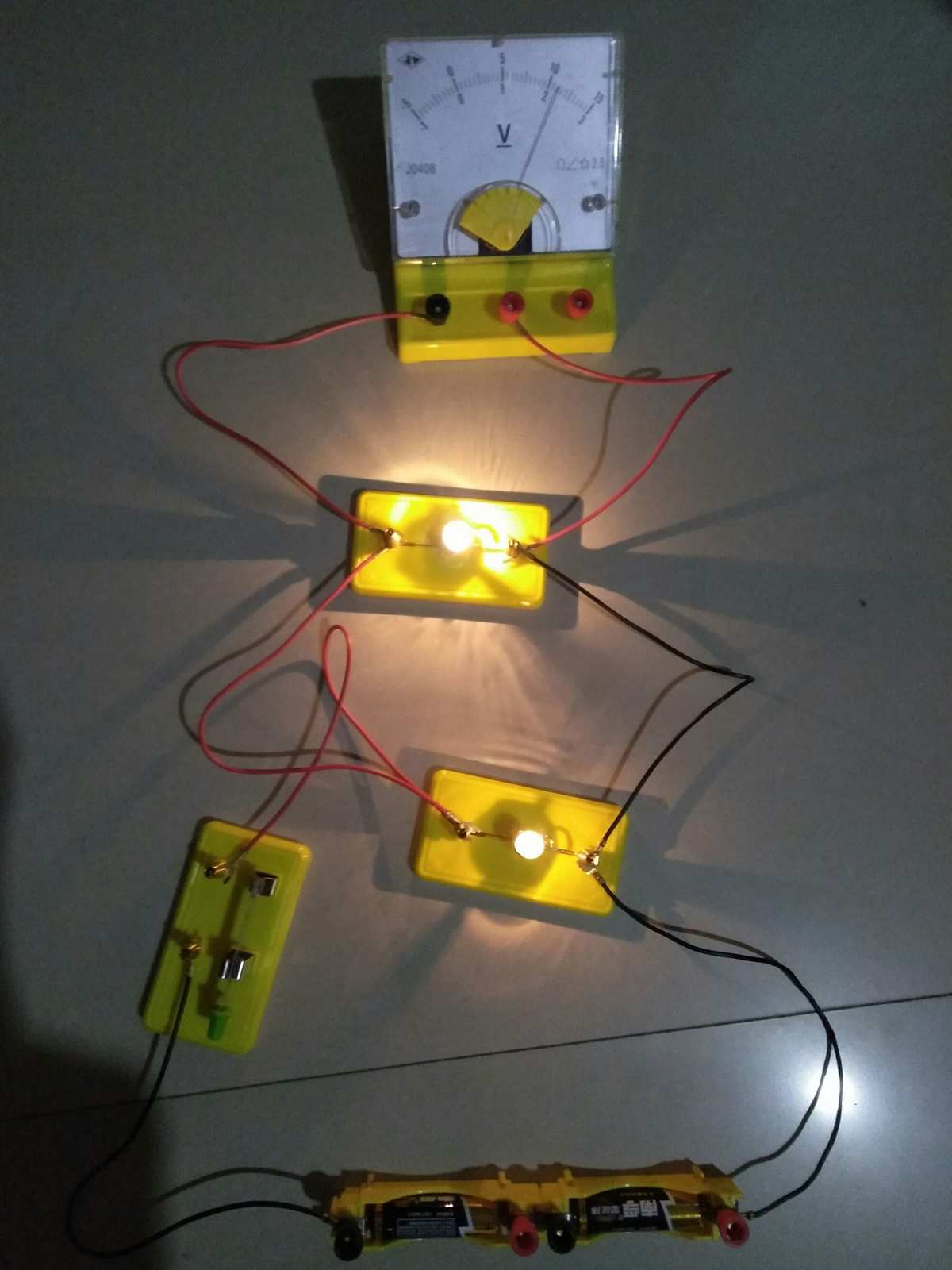

由于我們的串聯電路中燈泡一樣亮。推測2：串聯電路中電流從負極出發越來越小。由于我們的燈泡緊靠負極的比較亮。推測3：串聯電路中電流從正極往負極越來越小。由于我們的燈泡緊靠正極的比較亮。推測4：串聯電路電壓緊靠電源兩極比較大，中間比較小。由于我們的兩只燈泡一開始緊靠正極的比較亮，把它們互換位置后物理電流和電路總結，緊靠負極的又比較亮。實驗器材：干電瓶兩節、小燈泡(2.5V燈泡2個，3.8V燈泡2個)、開關一個、電流表一個、導線若干等。實驗原理：實驗電路圖如下。圖中A、B、C三點分別在L1兩側、L1和L2之間、L2兩側，用電壓表分別測出A、B、C三點的電壓，比較電壓大小關系，就可以找出串聯電路中各處電壓的關系。實驗電路圖：實驗步驟：1.依照電路圖聯接電路；2.將電壓表接入電路中A位置，進行檢測，將檢測數據記錄在表格中；3.斷掉開關，再分別將電壓表接入B和C位置物理電流和電路總結，測出電壓的大小；4.換用尺寸不同的小燈泡，再做兩次實驗。【進行實驗、收集數據】教師提醒中學生實驗時要注意正確使用電壓表，之后換用不同尺寸的小燈泡重復檢測，把實驗結果如實地記錄出來，填寫在下邊的實驗記錄中，并把實驗中碰到的問題也記出來。實驗次數A點的電壓IAB點的電壓IBC點的電壓IC123【分析數據、得出推論】串聯電路中電流處處相等，即IA=IB=IC。
二、并聯電路中的電壓規律【提出問題】并聯電路中支路電壓與各大道電壓有哪些關系？【猜想或假定】猜想1：并聯電路中支路電壓小于大道電壓。由于電壓從支路出發分成兩條大道。推測2：并聯電路中支路電壓是大道電壓的二倍。由于電壓從支路出發分成兩條大道。推測3：并聯電路中支路電壓是大道電壓的和。由于從支路出發的電壓其實分成兩條大道，但不一定平均分配電壓。推測4：并聯電路中支路電壓可能是大道電壓的二倍也可能是大道電壓的和。由于實驗中所選擇的兩只小燈泡可能一樣也可能不一樣。實驗器材：干電瓶兩節、小燈泡(2.5V燈泡2個,3.8V燈泡2個)、開關一個、電流表一個、導線若干等。實驗原理：實驗電路圖如下。圖中A、B、C三點分別在L1大道、L2大道、電路支路上，分別測出A、B、C三點的電壓,比較大小關系，就可以找出并聯電路中各處電壓的關系。實驗電路圖：分別畫出測A、B、C三點電壓的實驗電路圖，如圖所示。實驗步驟：1.按照電路圖聯接電路；2.將電壓表接入電路中A位置，進行檢測，將檢測數據記錄在表格中；3.斷掉開關，再分別將電壓表接入B和C位置，測出電壓的大小；4.換用尺寸不同的小燈泡，再做兩次實驗。【進行實驗、收集數據】實驗次數A點的電壓IAB點的電壓IBC點的電壓IC123【分析數據、得出推論】并聯電路中，支路電壓等于各大道電壓之和，即IA+IB=IC。
板書設計串、并聯電路中電流的規律1.串聯電路的電壓規律串聯電路中的電壓處處相等，即I1＝I2＝I3＝…。2.并聯電路的電壓規律并聯電路支路中的電壓等于各大道中的電壓之和，即I＝I1＋I2＋…。當堂練習1.將燈L1、L2串聯在某電路中，發覺燈L2比燈L1亮好多，下述說法正確的是(??)A.通過L2的電壓比L1大B.通過L2的電壓比L1小C.通過兩燈的電壓一樣大D.難以比較通過兩燈的電壓大小2.如圖所示，電路中能正確測出通過燈L2的電壓的是()3.如圖所示，用電壓表測支路中電流的電路圖，正確的是()4.如圖，三個電壓表A1、A2、、A3的示數分別為I1、I2、I3，它們的大小關系是()A.I1＝I2＝I3B.I1＞I2＝I3C.I1＞I2＞I3D.I1＞I3＞I25.如圖所示，通過L1的電壓和通過L2的電壓之比是2∶1，則A1表和A2表的示數之比是()A.2∶3B.3∶1C.1∶2D.2∶16.如圖所示是一種LED手探照燈，它用兩節干電板做電源，由5個LED并聯組成，每位LED的額定電壓為15mA，則這些LED手探照燈正常工作時的總電壓為????mA。7.如圖所示的電路，當只閉合S1時，L1????、L2????(均填“發光”或“不發光”)，當S1、S2都閉合時，A1的示數為1.2A，A2的示數為0.5A，則通過燈泡L2的電壓為????A。查看更多
