一、選擇
1.在如圖所示的電路中，開關閉合后，三個燈泡并聯的電路是（）
2.下述物體中，一般情況下屬于導體的是（）
A．陶瓷杯B．塑膠尺C．碳鋼小刀D．橡皮
3.如圖甲所示，驗電器A帶負電，B不帶電．用帶有絕緣柄的金屬棒把驗電器A、B兩金屬球聯接上去的頓時(如圖乙所示)，金屬棒中()
A．電壓方向由A至BB.電壓方向由B到AC．有電壓但方向難以確定D．一直無電壓

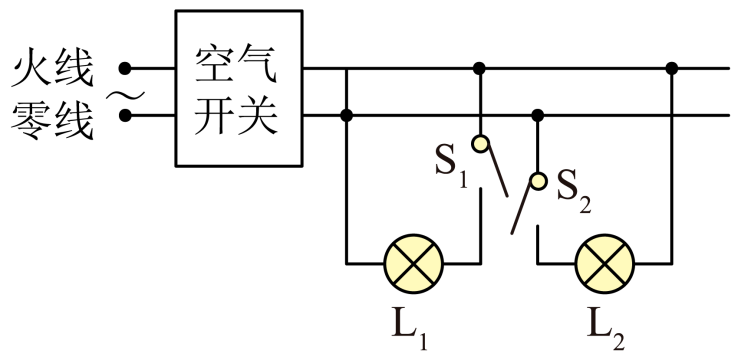

4.小明設計了一種照明電路圖，其設計要求是：S1、S2分別為樓上和樓下的開關（都是單刀雙擲開關），要求撩動其中任一開關，都能改變電燈原先的發光或熄滅狀態。如圖所示的四幅電路圖中，既符合上述設計要求，又符合安全用電要求的是（）
5.如圖所示，在探究并聯電路的電壓關系時，小明把電阻不等的兩個燈泡接入電路中，用電壓表測出通過A、B、C三點的電路分別為IA、IB、IC。關于它們之間大小關系，正確的（）
A．IA=IB=ICB．IA=IB+ICC．IA＞IB=ICD．IA＜IB＜IC
6.如圖所示，電冰柜內有一個通過冰柜門來控制的開關，當冰柜門打開時，開關閉合使冰柜內的照明燈照亮；當冰柜門關掉時，開關斷掉使冰柜內的照明燈熄滅。在下邊的四個電路中，能正確表示冰柜開門狀態下冰柜內照明電路的是（）
7.某同事在聯接電壓表的過程中電流和電路樂樂課堂，出現下述現象并及時加以處理，其中處理錯誤的是（）
A．指針靜止不動，表明電壓表與被測電路并聯；拆除全部導線、重新聯接
B．指針往右微轉，沒有超過表盤上的一個小格；換用才能檢測較小的阻值
C．指針往右猛偏，超過表盤上的最大電壓；換用才能檢測較大的阻值
D．指針向左反轉，表明電壓表兩個接線柱接反；立刻對調聯接兩接線柱的導線頭
8.如圖所示電路。下述說法正確的是（）
A．R1、R2、R3串聯B．R2、R3并聯，再與R1串聯
C．電壓表A2測R3的電壓D．電壓表A1測R1、R2并聯的總電壓
二、填空
9.自然界只存在兩種電荷，一種是正電荷，另一種是電荷。當甲乙兩個桑寄生球出現如圖所示情形時，若甲帶正電，則乙?guī)щ姟?span style="display:none">OJZ物理好資源網(原物理ok網)
10.并聯電路就是將用家電并列聯接上去組成的電壓路徑，電壓起碼有條通路
11.在酒店的客房往往須要插卡用電，如圖所示。房卡的作用是相當于一個接在支路上，屋子里的電燈、電視等用家電是聯的。某租戶把斷掉開關的吊燈插孔插入插頭時，屋子里其它電燈全部熄滅，保險絲熔斷，故障的緣由是。

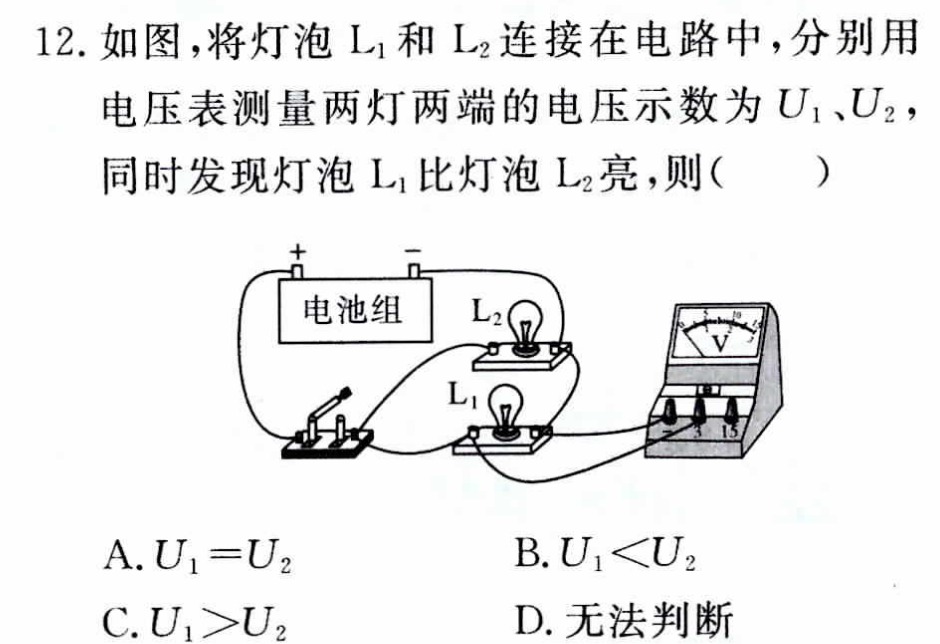

12.小明按照如圖所示的甲、乙兩電路圖探究“串聯電路合并聯電路的電壓關系”時，閉合開關后，得到：（1）圖甲中a處電壓0.22A，b處電壓0.22A，則c處的電壓為：A；（2）圖乙中a處電壓0.44A，b處電壓0.44A，則c處的電壓為：A．
13.在如圖所示的電路中，A１的示數為1.2A，A２的示數如圖所示，通過L１的電壓為。
三、綜合應用
14.有人說，電壓從電源負極流出后，經過用家電，流入電源正極，在這個過程中，電壓越來越弱，用家電消耗了電壓．這些說法對嗎?
15.(1)如圖甲所示的電路中，開關S閉合時，燈泡L1和L2正常發光．請你在圖甲中的圓圈內填上合適的水表符號。
(2)將圖乙中的實物在方框中畫成電路圖。
(3)如圖丙，暗盒內有若干尺寸相同的小彩燈并聯后接到暗盒處的電源上，為了判定小彩燈的數量，現提供一只與暗盒內彩燈尺寸相同小彩燈、兩只電壓表和導線，設計電路完成任務。
16.某實驗小組想探究并聯電路中電流的規律，曉丹朋友推測：并聯電路中各大道電壓相等。她設計了如圖所示的電路，打算檢測a、b、c三處的電壓，并從實驗室取來電壓表3只、燈泡2只、開關1個、電池和導線若干進行實驗。
（1）畫好電路圖后，曉丹朋友開始聯接電路，在聯接電路過程中，開關應當是的。
檢測電路聯接無誤后，她開始實驗，并讀出電壓表示數記錄在表格中。
Ib/A
Ic/A
Ia/A
0.18
0.18
0.36
曉丹朋友剖析數據后得出推論：并聯電路中各大道電壓相等。
（2）曉丹得出錯誤的實驗推論，主要緣由是。
（3）請你對接出來的實驗提出改進舉措（一條即可）。
（4）曉丹朋友在實驗過程中還發覺：閉合開關時電壓表表針迅速偏轉較大角度，緊接著表針再偏回一定角度后，示數才穩定出來；同組的小剛朋友同時發覺，閉合開關頓時燈泡照度較大，緊接著變暗一點后，色溫才穩定出來。導致這些現象的緣由是。
四、習題答案
1.【答案】D
【解析】由圖可知：A中的三個燈泡順次聯接，是串聯電路，不符合題意；B中的兩個燈泡串聯聯接后又與另外一個燈泡并聯，是混聯電路，不符合題意；C中的兩個燈泡并聯聯接后又與另外一個燈泡串聯，是混聯電路，不符合題意；D中的燈泡都是并列聯接在電源兩端，故都為并聯，符合題意。[來源:Zxxk.Com]
2.【答案】C
【解析】常見的導體包括：人體、大地、各種金屬、酸堿鹽的氨水等；因而只有碳鋼小刀是導體，其它三種是絕緣體。
3.【答案】B
【解析】因驗電器A帶負電，B不帶電，將二者用帶有絕緣柄的金屬棒連在一起，負電荷(即電子)由A流向B，依照電壓方向的規定：正電荷定向聯通的方向規定為電壓的方向，則負電荷聯通的反方向即為電壓的方向，故選B。
4.【答案】A
【解析】如圖A，電路是斷掉的，燈泡不工作，當S1或S2移到另一端的觸點，電路都是閉合電路，燈泡都能正常工作，但是開關接在了火線上，符合安全用電的要求；如圖B，電路是斷掉的，燈泡不工作，當S1或S2移到另一端觸點，電路都是閉合電路，燈泡都能正常工作，并且開關接在了零線上，不符合安全用電的要求；如圖C，電路是斷掉的，燈泡不工作，當S1移到另一端觸點，燈泡正常工作，但若果是S2移到另一端的觸點，會引起電源的漏電，燒毀電路電流和電路樂樂課堂，不符合安全用電的要求；如圖D，電路是閉合電路，燈泡工作，當S1或S2移到另一端的觸點，都能使電路斷掉，但是在此電路中燈泡和開關都接在了火線上，不符合安全用電的要求。[來5.【答案】B
【解析】由圖可知，為并聯電路，A點在支路上，B、C兩點在兩條環路；并聯電路電壓的特征是：支路電壓等于各大道電壓之和，因而有IA=IB+IC；兩個燈的電阻不相等，因而IB≠IC。6.【答案】C[來源:學。科。網Z。X。X。K]
關門時，彈簧受壓，此時燈泡不亮；開門時，彈簧恢復原狀，開關與燈泡所在電路接通，燈泡亮；C中開關閉合，燈泡所在電路接通，因而符合題意。
7.【答案】A
【解析】表針靜止不動，說明電路某處斷路，因而須要檢測電路斷路的位置，不用拆除全部導線；故A錯誤。指針往右微轉，說明電壓很小，需換用才能檢測較小電壓的阻值；故B正確。指針往右猛偏，說明電壓過大，需換用才能檢測較大的阻值；故C正確。指針向左反轉，表明電壓表兩個接線柱接反；立刻對調聯接兩接線柱的導線頭；故D正確。
8.【答案】D
【解析】分析圖可知，電壓存在三條回路，所以R1、R2、R3并聯。通過R1和R2的電壓都通過A1，所以A1測R1和R2的總電壓；通過R2和R3的電壓都通過A2，所以A2測R2和R3的總電壓。
二、填空
9.【答案】負；正
10.【答案】兩
11.【答案】開關并插座處漏電
【解析】（1）房卡可以控制屋子內的燈和插頭，不插入插孔中，所有屋子內的燈和插頭都不工作，所以房卡相當于支路上的開關；（2）屋子里的電燈、電視等用家電之間工作情況互不影響，所以它們之間是并聯。（3）斷掉開關的吊燈插孔插入插頭時，屋子里其它電燈全部熄滅，保險絲熔斷，說明電路中電流過大，發生漏電現象，所以問題就在吊燈的插座處漏電。
12.【答案】0.220.88
【解析】圖甲是串聯電路，a、b、c三處電壓相同，所以c處的電壓Ic=Ia=Ib=0.22A；圖乙是并聯電路，a、b電壓之和等于c處電壓，所以c處電壓Ic=Ia+Ib=0.44A+0.44A=0.88A。
13.【答案】0.7
【解析】分析電路可知，兩個燈泡并聯，電壓表A1檢測支路電壓，電壓表A2檢測燈泡L2的電壓，并聯電路中支路電壓小于大道電壓，所以電壓表A2的阻值是0～0.6A，電壓表A2的示數是0.5A。按照并聯電路中電流規律：支路電壓等于各個環路電壓之和可得燈泡L2的電壓是0.7A。
三、綜合應用
14.【答案】這種說法不對。我們可以用實驗驗證。如圖所示電路，將兩只電壓表A1、A2同時串聯在電路的不同位置上，都會發覺它們具有相同的示數，即I1＝I2。說明電壓從電源的負極流出，經過用家電后，盡管消耗了電能，但電壓的大小不變。
【解析】對這一問題，我們可以對比水流來進行理解，水流帶動水輪機的時侯，每秒流入和流出水輪機的水量是相等的，水輪機只是消耗了水所具有的能量，而不是消耗了水本身，與水流類似，電壓通過用家電時，只消耗了電荷所具有的電能，而不是消耗了電荷本身。當電壓通過用家電時，電荷沒有被消耗，電壓也不會減緩。
15.【答案】(1)如圖甲所示(2)如圖乙所示(3)如圖丙所示
【解析】(1)L1、L2能正常發光。因而支路上和L2大道上必是電壓表，另一個則是電流表。(2)根據電壓方向判定，L1與L2并聯，S1在支路，S2控制L2。(3)因小彩燈的尺寸相同，則將兩電壓表和彩燈按如答案(3)圖所示形式聯接后，；即可得出小彩燈的數量。
16.【答案】（1）斷掉；（2）選用相同尺寸的燈泡進行實驗；（3）換用不同尺寸的燈泡進行實驗，且在電路中接入滑動變阻器或改變電源電流進行多次實驗；（4）鎢絲的內阻隨著氣溫的下降而減小。剛閉合開關時，鎢絲的氣溫較低，內阻較小，電壓較大；當燈泡發光后鎢絲氣溫下降，內阻減小，電壓降低
