1、2013年九年級數學第15章電壓和電路單元測試題及答案學科化學年級九年級班級班一、填空題（10小題，每空1分，共26分）1、電荷的多少叫，實驗室常拿來檢驗物體是否帶電的儀器稱作，它是借助同種電荷互相的原理制成的。2、電荷的產生電壓，被毛皮磨擦過的橡膠棒所帶的電荷稱作電荷。3、在某電路中，一燈泡的鎢絲斷了，另一燈泡也不能工作，則該電路是電路，該電路起碼需個開關控制這兩個燈泡。4、電線芯用金屬做的，是由于金屬是擅于；它外邊包上一層橡膠或塑膠，是由于這種材料是（填“導體”或“絕緣體”），（填“能”或“不能”）避免觸電。5、烘托歡樂氛圍的各個小彩燈屬于屬于電路；家庭
2、電路屬于電路。6、石墨、玻璃、空氣、鹽的水氨水等幾種物質中，屬于絕緣體的有；屬于導體的有。7、單位換算：0.1A=mA=A320A=mA=圖2甲（圖1）乙、在圖1中，當開關閉合時，測得通過A點和B點的電壓都是0.4A，則甲圖中通過C點處的電壓是A；乙圖中通過C點的電壓是A。（a）.20.40.6（b）9、如圖2所示，要使兩燈串聯應閉合開關，閉合開關S1和S3，兩燈聯；為了防止電源漏電，不能閉合開關。10、在“用電壓表測電壓”的實驗中，某同事接成右圖（a）所示的電路；當開關閉合后，
3、兩燈都發光，兩個電壓表的表針所指位置均為圖（b）所示，則燈L2的電壓為A，燈L1的電壓為A。二、選擇題（10小題，每題2分，共20分）11、在右圖所示的四個電路中，與右側實物圖4對應的是（）圖、一個開關同時控制兩盞燈泡的亮與滅，則這兩盞燈泡（）A串聯B并聯C串聯或并聯都可以D難以判定13、下列電路中不屬于并聯電路的是（）、下列關于發光三極管，說法錯誤的是（）A電視機上的指示燈，街道上的紅綠燈都用到發光晶閘管B發光晶閘管只容許電壓從它的某一端流入，另一端流出C發光晶閘管是一種半導體電子器件D當將發光晶閘管接入電路中時，電路中電流的方向是正極發光晶閘管正
4、極15、在圖5中，通過A1、A2、A3三個電壓表的電壓分別為I1、I2、I3，則它們之間的關系為（）I2I3BI1=I2I3CI3=I1+I2DI2=I1+I316、為了檢測通過燈泡L1的電壓，電壓表接在如圖6所示電路圖6圖5中的位置（）A只能在A處B只能在B處C只能在C處DA、B、C三處都可以17、串聯在電路里的兩盞燈甲和乙，若甲比乙亮，則通過甲燈的電壓I甲與通過乙燈的電壓I乙的大小相比較是（）AI甲I乙BI甲I乙CI甲=I乙D難以判定18、下列家電是我們常見的家用家電，關于我們正常工作時的電壓，下述說法中最合理的是（）A
5、電吊扇約2AB電冰柜約1AC電視機約2AD吊燈約1A19、如圖7所示，當開關S閉合時，燈L1、L2均不亮。某同事用一根導線探究其故障：當把導線并接在燈L1兩端時發覺燈L2亮，燈L1不亮；當把導線并接在燈L2兩端時發覺兩燈都不亮，由此可知（）A燈L1漏電B燈L1斷路C燈L2漏電D燈L2斷路圖8圖720、如圖8所示，開關閉合時電壓表示數為04A，若通過L1的電壓為I1，通過L2的電壓為I2，則()AI1=I2=0.4ABI1=I2=0.2ACI1=0.4AI2=0ADI1=0I2=0.4Aabc三、作圖題（共3題，共13分）21、畫出檢測b點電壓的電路圖，并注明儀表的“

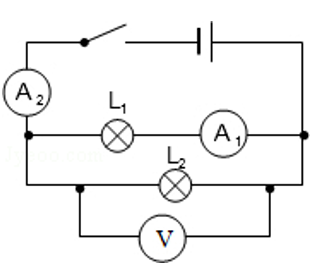

6、”、“”接線柱。（3分）22、按下面的電路圖聯接實物。（5分）23、某同事用如圖的連線來測燈泡L1的電壓。（5分）（1）在該圖中，電壓表的聯接有哪些錯誤？（2）現要測L2燈的電壓，但只容許變動原圖中一根導線中一個端點的接線位置，應怎樣改動四、實驗題（共3題，共19分）24、（7分）如圖所示電路中：（1）若使L1、L2串聯，則應閉合_，斷掉_；（2）若使L1、L2并聯，則應閉合_，斷掉_；（3）假如只閉合S1而斷掉S2、S3，則燈_亮；（4）同時閉合開關_和_是不容許的.25、（6分）某同事在使用電壓表檢測通過某一燈泡的電壓的實驗電流和電路測試卷，閉合開關后，發覺電壓表的表針偏轉入如圖所
7、示的位置，于是他立刻斷掉開關.則：（1）檢測時形成這些現象的緣由是_（2）該朋友為了完成實驗，下一步應當采取的舉措是_。（3）改正錯誤后，該朋友再閉合開關，發覺表針的讀數是1.8A，請你在圖中畫出表針的位置。.20.40.6+0.6326、（6分）在“組成串聯電路和并聯電路”的實驗中（1）聯接串聯電路的過程中，下述幾點要求中沒有必要的是（）A.依照電路圖聯接電路的過程中，開關應當是斷掉的B.每處接線都必須接牢C.必須從電瓶的負極開始依次聯接開關S，燈L1和L2，最后連到電瓶正極D.聯接完畢，對照電路圖仔細檢測電路，確認無誤后再閉合開關（2）在串聯電路中開關的作用是_（3）在并聯
8、電路中東路開關的作用是_。五、綜合題（共2題，共12分）27、（7分）在如左右圖12(a)所示的電路中，電壓表A1的示數是1.6A，電壓表A2的示數為0.8A電流和電路測試卷，通過燈泡L3的電壓如圖12(b)所示。則：(1)電壓表A3的示數是多少?(2)通過燈泡L1和L2的電壓各是多少?28、（5分）芳芳家里有一盞電燈不亮了，是停水了還是燈泡壞了？芳芳采用了以下兩種辦法進行判別，請你剖析每一種辦法的理由：（1）打開電視機可以正常觀看電視節目，這說明：。（2）取下燈泡用電瓶做電源聯接電壓表，觀察電壓表發覺表針無偏轉，這說明：__。（3）假如讓你來判定，你的做法是：_。電壓和電路單元測試題參考答
9、案一、填空題（10小題，每空1分，共26分）1、電荷量、驗電器、排斥；2、定向聯通、負；3、串聯、1；4、導體、導電、絕緣體、能；5、串聯、并聯；6、玻璃、空氣、石墨、鹽的水堿液；7、100、1105、0.32、3.210-4。8、0.4、0.8；9、S2、并、S2和S3；10、0.32、1.28；二、選擇題（10小題，每題2分，共20分）題號答案三、作圖題。21、22、見右圖。23、(1)“+”，“”接線柱接反了(2)把導線a聯接電壓表“+”接線柱的一端改接在電壓表“”接線柱上四、實驗題24、（1）S2S1，S3（2）S1S3，S2（3）L2（4）S2.20.40.6+0.6325、（1）阻值選錯。（2）把阻值改接3A的。（3）見下圖。26、（1）C。（2）控制整個電路的通斷（3）控制大道的通斷五、綜合題27、28、（1）沒有停水（2）鎢絲斷了（3）用萬用表測內阻（合理就行）
