產品燈效設計上用到的導光原理似乎主要是光的反射和折射原理。我們在高中數學課上就早已學過這兩個原理，只是當時我們大多是疲于應付考試，并沒有在實際應用中深入了解。不止本文所說的知識點，還有好多生活上實際使用的產品，雖然原理我們早早已學過，但當我們在設計里面對困局時，卻不曉得怎么應用。我個人也經常碰到這些情況，也時常一知半解，未能從根本上或則原理上真正理解問題，甚至解決問題光的反射和折射的區別，這時能采取的辦法也只能是我們自覺得引以為傲的經驗法，蒙對了這一題，但是下一題個別變量改變了一下就無從下手了。此類情況我相信好多人都面臨過，直至我帶著問題再翻看曾經學過的理論知識時才感悟到一絲絲恍然活潑的覺得。這也是我為何不直接寫有關于導光結構的相關設計而是先從工業設計再到原理的緣由，我個人覺得這些技巧論能讓我更清晰地理解問題，其實因為個人能力，難以做到真正的柳暗花明，但起碼也是種思索吧，明天屁話有點多了，下邊開始正文吧！
01光的反射
光的反射：當光射到兩種不同介質的分界面上時，便有部份光自界面射回原介質中的現象。
生活上常見的反射現象通常都是從光空氣中射入其他介質形成的反射，而產品設計的導光結構，多數是從其他介質（導光柱、導光板）射入空氣時在介質內部形成的全反射，也就是燈光在介質中進行全反射傳播，直到光線射出出光面。
上圖為光的反射原理圖，其中，
1.反射光線與入射光線、法線在同一平面上；反射光線和入射光線分居在法線的一側；反射角等于入射角。
2.光具有可逆性，光的反射現象中，光路上是可逆的。（意思就是光倘若從反射光線方向入射，此時的反射光會從之前的入射光線方向射出）
光的反射又分鏡面反射和漫反射
鏡面反射：是指若反射面比較光滑，當平行入射的光線射到這個反射面時，仍會平行地向一個方向反射下來，這些反射就屬于鏡面反射。
漫反射：當一束光射到粗糙（凸凹不平）的表面時，表面會把光線奔向四面八方反射，所以入射線雖然是相互平行，因為各點的法線方向不一致，導致反射光線向不同的方向無規則地反射，這些反射稱之為“漫反射”。
區別：發生鏡面反射時，我們只能在某一個方向上看見反射光線，而漫反射，可以在不同角度見到反射光線。
將車輛后視鏡表面鍍一層霧化膜，可以對周遭環境的光源或反射光源的光反射達到散射的療效，防止反射光線從一個方向射向車主耳朵。
02光的折射
光的折射：光從一種透明介質斜射入另一種透明介質時，傳播方向通常會發生變化，這些現象叫光的折射。

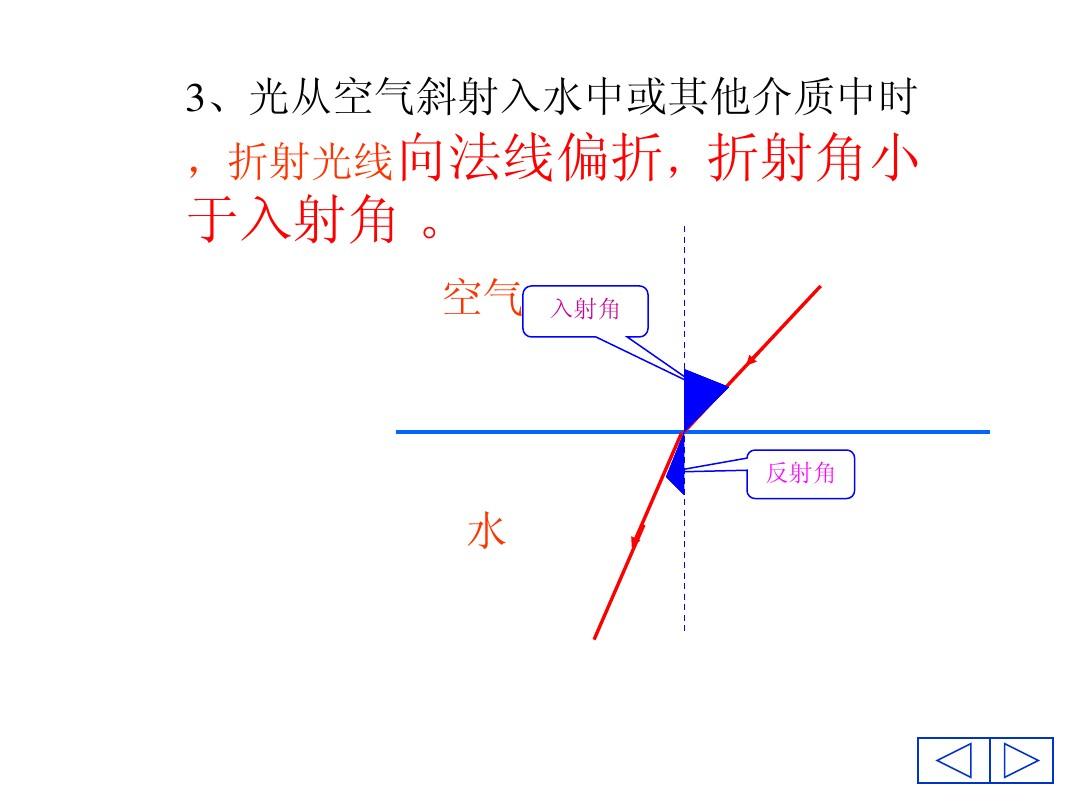

上圖為光的折射原理圖，其中，
1.在兩種介質的交界處，既發生折射，同時也發生反射，反射光光速與入射光相同，折射光光速與入射光光速不同。
2.光從空氣斜射入水等介質中時，折射角大于入射角；光從水等介質斜射入空氣中時，折射角小于入射角。
3.入射光線垂直界面入射時，折射角等于入射角等于0°。
4.在光的折射中光路也是可逆的。
折射率：光從真空射入介質發生折射時，入射角α的余弦值與折射角β的余弦值的比值為以固定值，稱為該介質的折射率n。即，n=sinα/sinβ。
兩種介質進行比較時，折射率較大的稱光密介質，折射率較小的稱光疏介質。

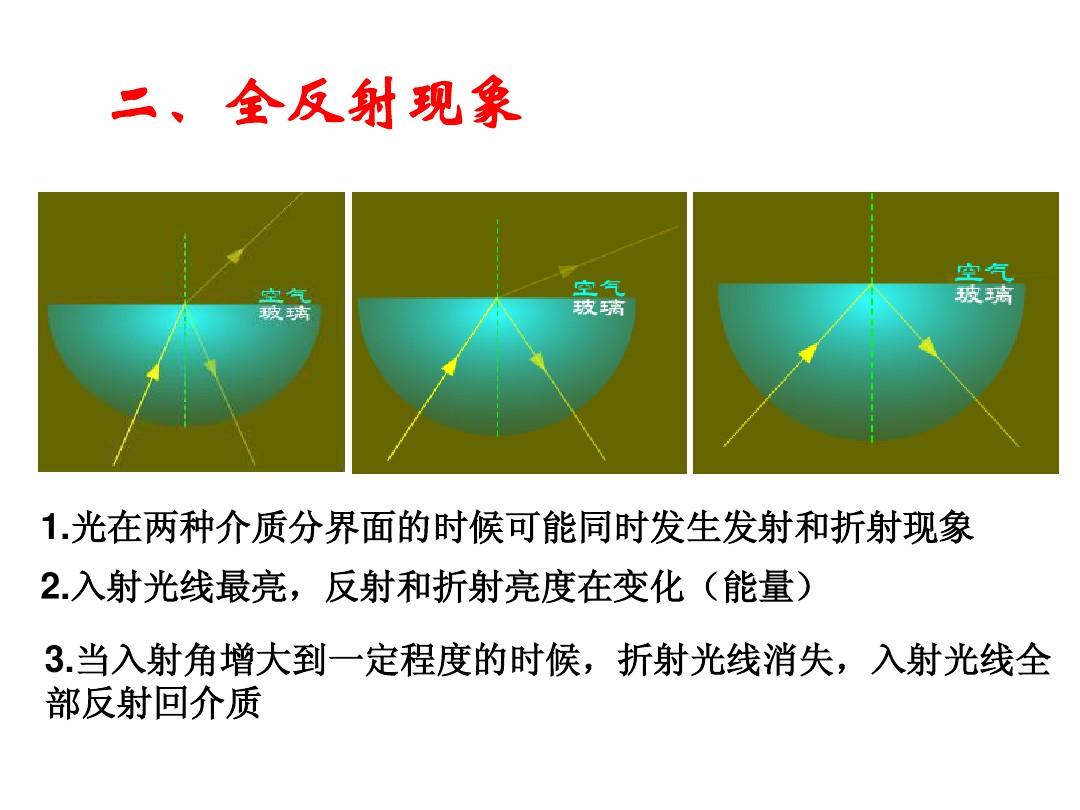

全反射：又稱全內反射，指光由光密介質射到光疏介質的界面時，全部被反射回原介質內的現象。
我們曉得，光由光密介質射到光疏介質時，折射角小于入射角，當入射角降低到某種角度值時，折射角減小到90°，此時的狀態稱為全反射臨界狀態，此時的入射角稱為全反射臨界角，當入射角繼續減小，因為無折射，全部光線均反射回光密介質。（注意：當光線由光疏介質射到光密介質時，由于光線緊靠法線而折射，故這時不會發生全反射。）
由此可知發生全反射的兩個條件：
1.光由光密介質射到光疏介質；
2.入射角小于臨界角。
折射率大的物質，同等條件下光偏折能力越強，更容易發生全反射。
臨界角的估算：
舉例：例如導光柱的材質一般為PMMA，其折射率約為1.5，空氣的折射率為1.0，光在導光柱內發生全反射的臨界角由公式：n密*sinβ=n疏*sinα，（其中α=90°,n密=1.5光的反射和折射的區別，n疏=1.0）可得，α≈42°，這也是導光柱90°拐角一般直接倒個45°斜角的緣由，讓光在導光柱內部發生全反射，并改變光的傳播方向。
02菲涅爾反射耗損
菲涅爾反射耗損：當光線通過交界面從一種介質步入另一種介質時，光在界面上會發生反射和折射，反射光因為不步入前方介質中造成不能借助而耗損了，這些耗損叫做菲涅耳反射耗損。
所以，導光柱的出光面，通常做霧化處理，致使出光面凸凹不平，以使導光柱內的光線以隨機的角度入射到導光柱與空氣的交界面上，保證光線（折射光）可以從導光柱內部較容易地逃逸下來，降低菲涅耳反射耗損，同時將光線以極寬的角度散射出去，這樣不論從那個角度看過去導光柱的輸出端都是亮的。
假如需導光件在外型上大面積看上去是一種均勻發光的療效，須要在出光表面處理成有一定的粗糙（霧化）療效，也是同樣的道理；或則是在內部添加一定比列近視劑（注意添加量減小，透光率會增加，添加量通常為塑膠重量的0.5-1.0%左右，制品壁越厚，添加量越少），讓光線在內部就早已發生漫反射，同時在外邊看不到上面的燈管，這樣療效會愈加理想。
燈座添加近視劑的前后對比
02背光模組發光原理
LED光源提供光線，步入導光板后，借助導光板上的光反射點破壞全反射，使光線從導光板上表面射出，（其中，反射片將從導光板頂部露出的光反射回導光板再借助，以降低光的使用效率。），之后射入下擴散片將光線散射并均勻化，之后通過增光片的增光聚光以及其它光學材料的光學處理后,其最終結果是將光線在模組的表面均勻化和特定視角內加強,供應給LCD模組顯示使用。
圖為側光式背光模組的構造
