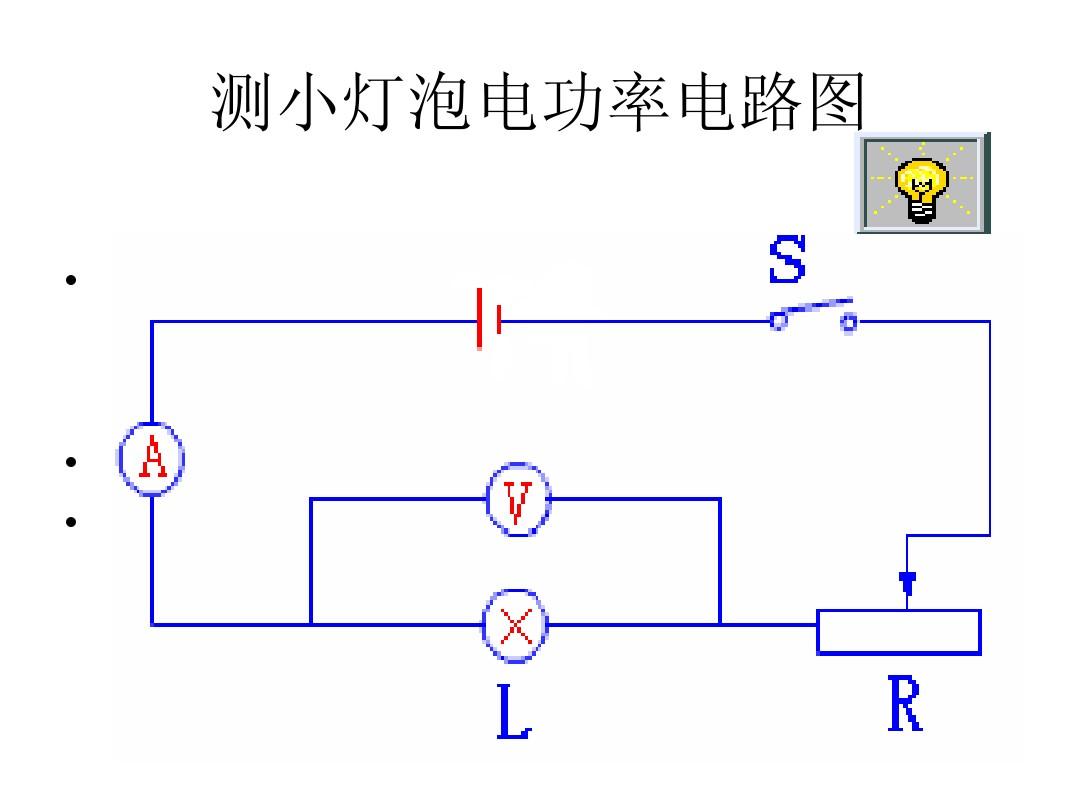

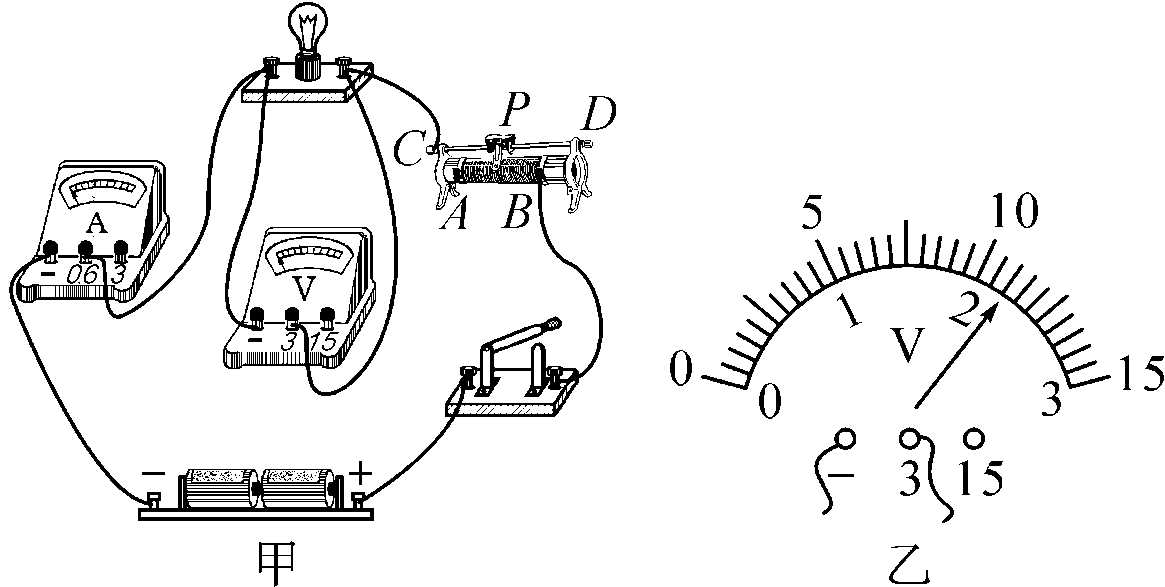

(1) 測量燈泡的功率需要檢測燈泡的電流和電壓。 電流表與燈泡并聯測量電流，電壓表與燈泡串聯測量電壓。 滑動變阻器串聯連接以保護電路。 開關串聯在電路中以控制電路。 根據各設備的連接形式，畫出電路圖。 (2)實驗過程中做測定小燈泡電功率，為保護電路，開關應斷開，滑動變阻器的滑動片應置于內阻最大處。 (3)已知額定電流U，確定電壓表的電阻值和最大分度值，從圖中讀出電壓表的示值I，根據P=UI計算燈泡的功率。 (4)伏安法測量內阻原理：R=，電功率測量原理：P=UI [分析] (1)電流表與燈泡并聯； 電壓表與燈泡串聯； 滑動變阻器串聯在電路中起保護作用； 開關串聯在電路中以控制斷開。 根據各設備的連接形式，畫出電路圖，如圖所示。 (2) ①電路接通時開關閉合； ② 滑動變阻器所接電路中的阻值沒有調到最大值。 (3)燈泡的額定電流為U=2.5V； 電壓表電阻值為0.6A做測定小燈泡電功率，最小分度值為0.02A，電壓表示數為I=0.3A，燈泡額定功率P=UI=2.5V×0.3A=0.75 W． (4)實驗原理不同。 測量功率的原理是P=UI，測量內阻的原理是R=。 所以答案是：（1）電路圖如圖所示。 (2) ①接線時開關閉合； ② 接在電路中的滑動變阻器的阻值沒有調到最大值。 (3) 0.75。 (4)實驗原理不同。
