1、實驗目的：觀察凸透鏡成各種像的情況
2、實驗器材：凸透鏡、光具座、蠟燭、光幕、火柴
三、實驗步驟：
(1) 同軸調整，將蠟燭、凸透鏡、光屏依次放在光具座上。 點燃蠟燭，將蠟燭、凸透鏡、光屏的中心調到大致同一高度。
(2) 將蠟燭放遠一點，接上光屏，直到光屏上出現明亮清晰的蠟燭火焰圖像。 觀察它是倒置還是直立透鏡成像原理視頻，放大還是縮小。 檢測像距和物距。
(3)將蠟燭移到凸透鏡上，使蠟燭與凸透鏡的距離與光屏的距離相等，直至光屏上出現明亮清晰的蠟燭火焰影像。 觀察像到凸透鏡的距離，像的倒置和大小。 檢測像距和物距。
(4)將蠟燭靠近凸透鏡，使蠟燭與凸透鏡的距離至少為1，接上光屏，直至光屏上出現明亮清晰的蠟燭火焰圖像。 觀察像到凸透鏡的距離，像的倒置和大小。 檢測像距和物距。

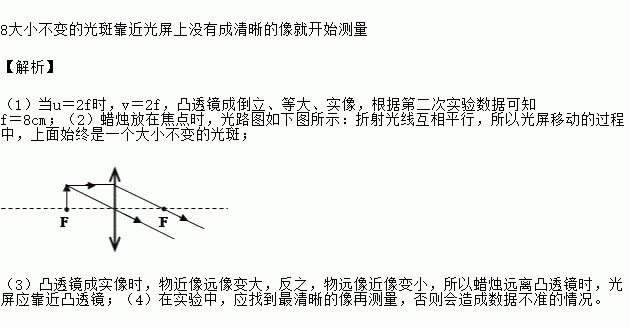

(5)讓蠟燭靠近凸透鏡，讓蠟燭在凸透鏡的焦點上，接上光屏，看是否還能成像
(6) 如果蠟燭接在凸透鏡的焦點上，接在光屏上，能否在光屏上看到蠟燭火焰的影像？
(7)表：鏡頭焦距f=cm
物距與焦距的關系
物距u/cm
喜歡大自然
像距 v/cm
真假
尺寸
倒掛
強調：
1、測量凸透鏡的焦距：借助平行光源或太陽光粗略測量凸透鏡的焦距。 （實驗室提供的凸透鏡的焦距有5cm、10cm、30cm，我們選擇的透鏡最好在10cm到20cm之間，太大或者太小都不方便）。
2、操作時，應固定好蠟燭和凸透鏡，然后接上光屏，直至在光屏上得到清晰的圖像，并讀出物距和像距。
3、當物距大于焦距時，無論光屏怎么接，光屏上都看不到物體的像。 此時應取下遮光板，通過凸透鏡觀察火焰的成像。
知識點2.凸透鏡成像規律
1、凸透鏡成像的規律及應用見下表：
物體的位置
圖片位置
喜歡大自然
應用實例
u>2f
2f>v>f
物體圖像的不同側面
縮小、倒置、實像
相機、耳朵
u=2f
v=2f
等距、倒置、實像
特征：虛像大小轉折點
2f>u>f
v>2f
放大，倒置，實像
幻燈片、攝??像機
u=f
沒有成像
特點：喜歡虛擬現實的轉折點
u<f
與物體同側
放大、正立、虛像
放大鏡
2、凸透鏡的成像規律可以與之關聯，要熟記。 三個典型的應用是：照相機、幻燈機和放大鏡，它們都是借助凸透鏡的成像定律制成的。 一旦了解了本儀器的原理，并在腦海中有了使用本儀器的情景，就不難記住凸透鏡成像的規律了。
強調：
總結一下凸透鏡的成像規律，可以簡單概括如下：
(1)“雙倍焦距分虛實，里虛外實”
(2)“焦距的兩倍，分為不同的大小，近的大，遠的小”
(3)“近物看遠，近物大”
圖形分析
同步練習
凸透鏡成像定律
(易) 1. 如圖，要在光屏上得到最大的像，物體應該放在凸透鏡右邊的什么位置()
A。 at a B． C 在 b。 在 cD.focus F
(easy) 2. 有一次，小明在他寫字臺的玻璃板背面滴了一滴水。 透過水滴，他發現盤子下面報紙上的字變大了。 這是因為此時的水滴相當于一個，報紙上的文字經過水滴折射后會產生一個放大的圖像（填“實”或“虛”）。

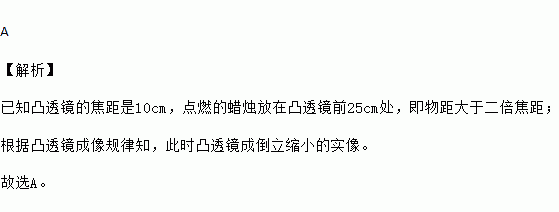

(easy) 3.凸透鏡的焦距是10cm。 如果在凸透鏡前40cm處放一根點燃的蠟燭，蠟燭火焰通過凸透鏡所成的像將是（）
A．倒置虛像
B．倒置放大虛像
C．倒立等距虛像
D.正立放大實像
(easy) 4. 如右圖所示，是“研究凸透鏡成像”的實驗原理圖。 如果能在光屏上得到清晰放大的蠟燭火焰虛像（光屏未顯示），則可將蠟燭放在鏡頭右側a、b、四點中的點c和d，這種成像特性可以應用在機器上。
（簡單）5。 李先生用投影儀放幻燈片時，發現屏幕上的圖片太小了。 要使圖片變大，正確的調整方法是（）
A、縮小投影機與屏幕的距離，縮小凸透鏡與投影片的距離
B．縮小投影機與屏幕的距離，縮小凸透鏡與投影片的距離
C．縮小投影機與屏幕的距離，縮小凸透鏡與投影片的距離
D．縮小投影機與屏幕的距離，縮小凸透鏡與投影片的距離
（簡單）6。 凸透鏡的焦距為10cm。 當物體沿主光軸距離30cm處與透鏡相連時，凸透鏡成象下列變化中正確的是（）
A.喜歡不斷變大
B．喜歡越來越小
C.喜歡變小然后變大
D、喜歡變大變小
（簡單）7。 小紅的朋友有一臺f=50mm的相機。 為了研究凸透鏡成像的規律，她首先做了以下實驗：
(1)取下鏡片，讓陽光直射鏡片，觀察鏡片對陽光的影響。 因為鏡頭是一體的，所以對陽光有影響。
(2) 在鏡頭前用一塊硬紙板接收鏡頭折射出的光斑。 使用此方法檢測焦距。 當你在報紙上得到一個又小又亮的光點時，測量它們之間的距離，這可能就是焦距。 .
(3)用透鏡作放大鏡觀察物體時，物體到透鏡的距離應為。
(4)裝上鏡頭，用相機拍攝一棵開花的果樹。
① 拍攝果樹時，果樹到鏡頭的距離應小于；
② 拍完果樹后，如果想拍更大的桃花，就要把鏡頭（填“遠”或“近”）對準桃花。
1個
參考答案
【回答】
1.乙
2.凸透鏡，虛
3.一個
4.c。 投影儀
5.C
6. D.
7.（1）凸透鏡，會聚； (2)鏡頭去斑； (3) 大于焦距； (4)雙焦距透鏡成像原理視頻，近距離
