第13講
電壓和電路電流內阻
1、在探索“電荷間相互作用”的實驗中，用絕緣細線懸掛兩個小球，靜止狀態如圖所示。 下列判斷正確的是（）
A. 兩個球必須具有相同的電荷
B．兩個球可能有不同的電荷
C. 兩個球中的一個可以帶電電流與電壓的圖像，另一個不帶電
D．兩個球只受到兩個力
答案：A
2、常用的智能手機通過指紋開關S1或密碼開關S2解鎖。 如果任何一種方法都無法解鎖，則鎖開關S3將被損壞，手機解鎖功能將被暫停。 一段時間后會手動關閉S3，恢復解鎖功能。 。 若用燈泡L來模擬手機解鎖成功，則滿足要求的模擬電路為（）
答案：C
3、當滑動變阻器的滑塊向b端滑動時，以下四種接法中，變阻器的阻值變大（）
答案：C
4、如圖所示電路中，當開關S閉合時，電流表V1、V2、V3的讀數分別為U1、U2、U3，電壓表A1、A2的讀數分別為I1、I2（五個水表的讀數平均值不為零），故下列關系正確的是（）
A。 U2=U1=U3I1=I2
B． U2=U1+U3I1=I2
C。 U3=U1+U2I1=I2
D． U3=U1+U2I1>I2
答案：B

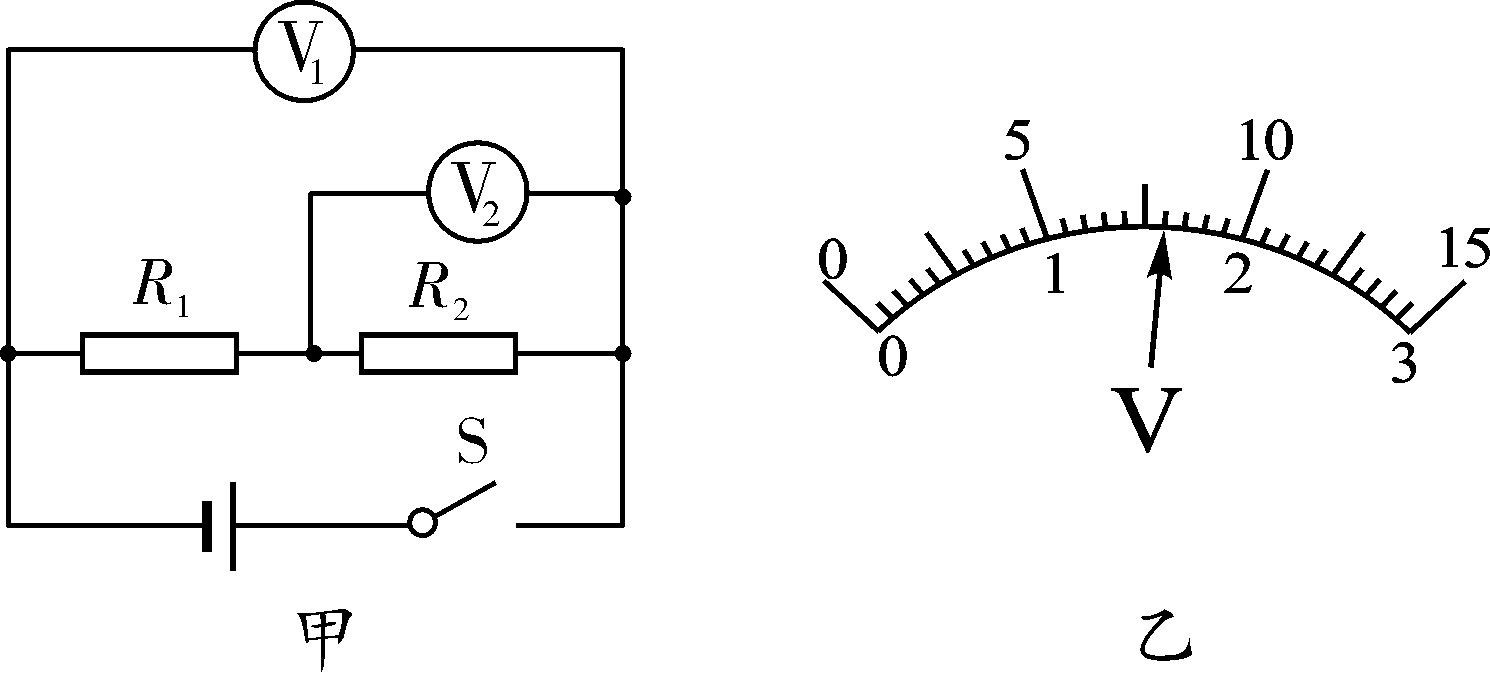

5、在圖（a）所示電路中，當開關S閉合時，兩個電流表的指針如圖（b）所示偏轉，則內阻R1、R2兩端的電流為（ ）
A。 8V2V
B． 10V2V
C。 2V8V
D． 2V10V
答案：A
6、超導現象是指當室溫很低時，單個物質的內阻變為零的現象。 如果某種超導材料能夠應用于實際，則最適合制作（）
A．保險絲
B、濁度線
C．電爐絲
D、變阻器電阻絲
答案：B
7、圖為吹風機簡化電路圖，其中M為吹風機，R為電熱絲。 由電路圖可知（）
A、只需閉合開關S1，熱風就吹出
B． M和R在電路中串聯
C、同時關閉S1和S2，熱風吹出
D、開關S2可以控制整個電路
答案：C
8、圖中所示電路的兩個燈泡L1和L2分別標有“3.8V0.2A”和“3.8V0.3A”，開關閉合后兩個燈都會發光。 假設燈泡內阻不受濕度影響，下列判斷正確的是（）
A．兩盞燈串聯
B．燈L2更亮
C、燈L1的電阻絲較粗
D． 電壓表A2指示為0.5A
答案：B
9、（不定項）如圖所示，取兩個相同的不帶電的驗電器A、B，用擦有絲綢的玻璃棒接觸驗電器A的金屬球，然后用帶有絕緣搖桿的金屬棒連接A、B向上。 下列說法正確的是（）
A、用絲綢摩擦的玻璃棒帶正電
B．驗電器的金屬箔被拉伸，表明金屬箔帶相同電荷
C．用金屬棒連接A、B后，驗電器B帶負電
D、用金屬棒連接A、B后，電壓方向為從金屬棒上端向右端
答案：ABD
10.（不定題）如圖所示，下列說法正確的是（）
A．閉合S2，斷開S1和S3，將燈L1和L2串聯
B．閉合S1和S3，斷開S2，串聯燈L1和L2
C．閉合S2、S3，斷開S1，僅L1燈亮
D．閉合S1、S2，斷開S3，僅L1燈亮
答案：交流電
11. 有三個帶電的球 A、B、C。已知球 A 帶正電。 當接觸不帶電驗電器的金屬球時，電壓方向為（選擇“從A到驗電器”或“從驗電器到A”）； 如果A與B敵對，而B吸引C，則C球帶電。
答案：從A到驗電器陰性
12、如圖所示電路中，若要將R1、R2串聯，則應閉合的開關是； 若R1、R2并聯，則應閉合的開關為（填寫“S1”、“S2”、“S3”）； 電路干電池供電時，將物理能轉化為電能。
答案：S2S1、S3體力能量
13、圖1所示電路中，當開關S1和S2閉合時電流與電壓的圖像，A2和R2（可選填“串聯”或“并聯”）連通，電壓表A1檢測到通過（可選填“并聯”） “干線”和“R1”）或“R2”）電壓，電壓表指針偏轉如圖2所示，電壓表指示為A。
答案：弦分支0.28
14、如圖所示，內阻盒的指示為Ω。
答案：2035
15、在探索“電阻的大小與什么感應有關”的實驗中，采用圖A所示的實驗裝置，a、b、c為三根鈷鉻合金制成的導線，a、b寬度相同但厚度(截面積)不同，a和c厚度相同但長度不同，線d為錳銅合金，長度和厚度與線b相同。
(1)實驗中電流表的數字越大，對應的導線內阻越高；
(2)在M、N之間連接導線a，合上開關，電壓指示數字如圖B所示，此時電壓為A；
(3)將b、c、d線依次接入電路，電壓表相應讀數如下表所示：
①導線a和b的比較是為了探究導線的尺寸與內阻的關系； 探究導線內阻大小與材質的關系，應選擇的兩種導線是（填寫導線代號）；
② 由此可見，導線的內阻與材質有關。 同樣材質的電線越粗，截面積越大，內阻也越大。
(4)如果采用“伏安法”測量a線的電阻值，則不僅需要圖A所示的設備，而且電路中至少還必須連接一個儀表和一個變阻器。 第二次檢測后，繪制a線的UI圖像如圖C所示，其電阻值為Ω。
答案：（1）小； （2）1.1； (3)①厚度(或截面積)b、d②長而小； (4)電流1.25
16、為了探究“電阻絲的電阻值R與厚度L、截面積S和材質的關系”，同事進行了如下實驗操作：
(1)如圖A所示，取一根新的內電阻絲并緊繞，用刻度尺檢測其半徑的示意圖。 由此可見，內電阻絲的半徑為mm，然后估算出電阻絲的截面積S。
(2)實驗中保持內阻絲截面積S和材質不變，探究內阻R與內阻絲厚度L的關系。 這些技術被稱為（可選填寫“等效替代”或“控制變量”）。
(3)為了探究內電阻絲的電阻值R與L之間的關系，實驗室擁有以下實驗設備：
A。 電源E（電流U=1.5V）
B． 電壓表A1（電阻0～100mA）
C。 電壓表A2（電阻0～0.6A）
D． 內阻盒R0（阻值0～999.9Ω）
E． 待測內阻絲R（阻值約10Ω）
F。 一個開關，幾根電線，然后：
(4)為了增強實驗的準確性，實驗中應選用電流表(可選設備前的字母代號)。
(5)將內電阻絲剪短后，將其兩端固定在秤的端子a、b上，在內電阻線上夾一個金屬夾P，將金屬夾P的位置連接起來，即可改變接入方式。將電路中金屬線的寬度L按圖B電路連接到實驗設備上。在合上開關S之前，應將內阻盒的阻值調整為Ω。
(6)閉合開關S后，將內阻盒調節至合適位置并保持靜止，多次改變金屬夾P的位置，獲得多組I、L數據。 根據坐標平面上的實驗測試數據，以電壓1/I的倒數為縱坐標，電阻絲寬度L為橫坐標，得到的圖像如圖C所示。根據實驗圖像說明中，截面積S相同，對于相同材料的內阻絲，接入寬度L越長，電壓I和內阻R越小。
(7)內電阻絲1cm寬的阻值為Ω。
答案：（1）0.8； (2)控制變量； (4)乙； （5）999.9； (6) 更大； (7) 0.3
17、天氣干燥時，人們行走時鞋面容易吸附灰塵。 請解釋理由。
答：穿著腈綸制成的外套時，皮膚和鞋子不斷地相互摩擦，使衣服帶電。 由于帶電體具有吸引光和小物體的特性，因此很容易粘上污垢。
