測量小燈泡的電功率實驗報告

學校姓名實驗日期同組人

　【實驗目的】測量小燈泡的電功率。
　　【實驗要求】分別測量小燈泡在實際電壓等于額定電壓、略大于額定電壓、小于額定電壓時的電功率。
　　【實驗原理】根據公式，測出燈泡和，就可以計算出小燈泡的電功率。

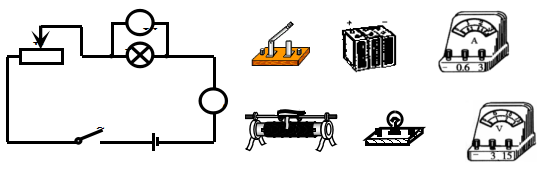

　　【實驗電路圖】根據實驗的目的和原理設計實驗電路圖，并按電路圖連接實物。

　【實驗器材】小燈泡、電壓表、電流表、滑動變阻器、電源、開關、導線。
　【實驗步驟】
1．按電路圖連接實物電路。
2．合上開關，調節滑動變阻器，使小燈泡兩端電壓為額定電壓，觀察小燈泡發光情況，記錄電流表、電壓表示數。
3．調節滑動變阻器，使小燈泡兩端電壓為額定電壓值的1.2倍，觀察燈泡發光情況，記錄電流表、電壓表示數。
4．調節滑動變阻器，使小燈泡兩端電壓低于額定電壓，觀察并做記錄。
5.分析實驗數據，論證交流得出實驗結論。
6．評估交流，斷開開關，整理實驗器材，寫實驗報告單。
　【注意事項】
1．按電路圖連接實物電路時注意：
　　（1）連接過程中開關應始終處于斷開狀態。
　　（2）根據小燈泡的額定電壓值，估計電路中電流、電壓的最大值，選擇合適的量程，并注意正負接線柱的連接及滑動變阻器正確接法。
　　（3）連接好以后，每個同樣檢查一遍，保證電路連接正確。
2．合上開關前，應檢查滑動變阻器滑片是否在最大值的位置上，若不是，要弄清楚什么位置是最大位置并調整。
3．調節滑動變阻器的過程中，要首先明白向什么方向可以使變阻器阻值變大或變小，怎么調能使小燈泡兩端電壓變大或變小。
4、電壓表、電流表使用前要調零，讀數時要認清儀表所選量程和對應的分度值，讀數時視線要正對刻度盤指針所指位置。
　［實驗結論］
　　由公式P=IU計算小燈泡的功率。（將計算結果填入表中，通過分析和比較得出）
實驗數據（記錄）表格：小燈泡的額定電壓是

次數	實驗要求	發光情況	電流（A）	電壓（V）	電功率（W）
1	小燈泡在額定電壓下工作
2	小燈泡兩端電壓是額定電壓的1.2倍
3	小燈泡兩端電壓低于額定電壓

　［結論］
　　（1）不同電壓下，小燈泡的功率。實際電壓越，小燈泡功率越。
　　（2）小燈泡的亮度由小燈泡的決定，越大，小燈泡越亮。

U_實 = U額	P實 =P額	燈正常發光
U_實＜U_額	P實 P額	燈比正常發光_____
U實＞U額	P實 P額	燈比正常發光_____燈有可能被______
