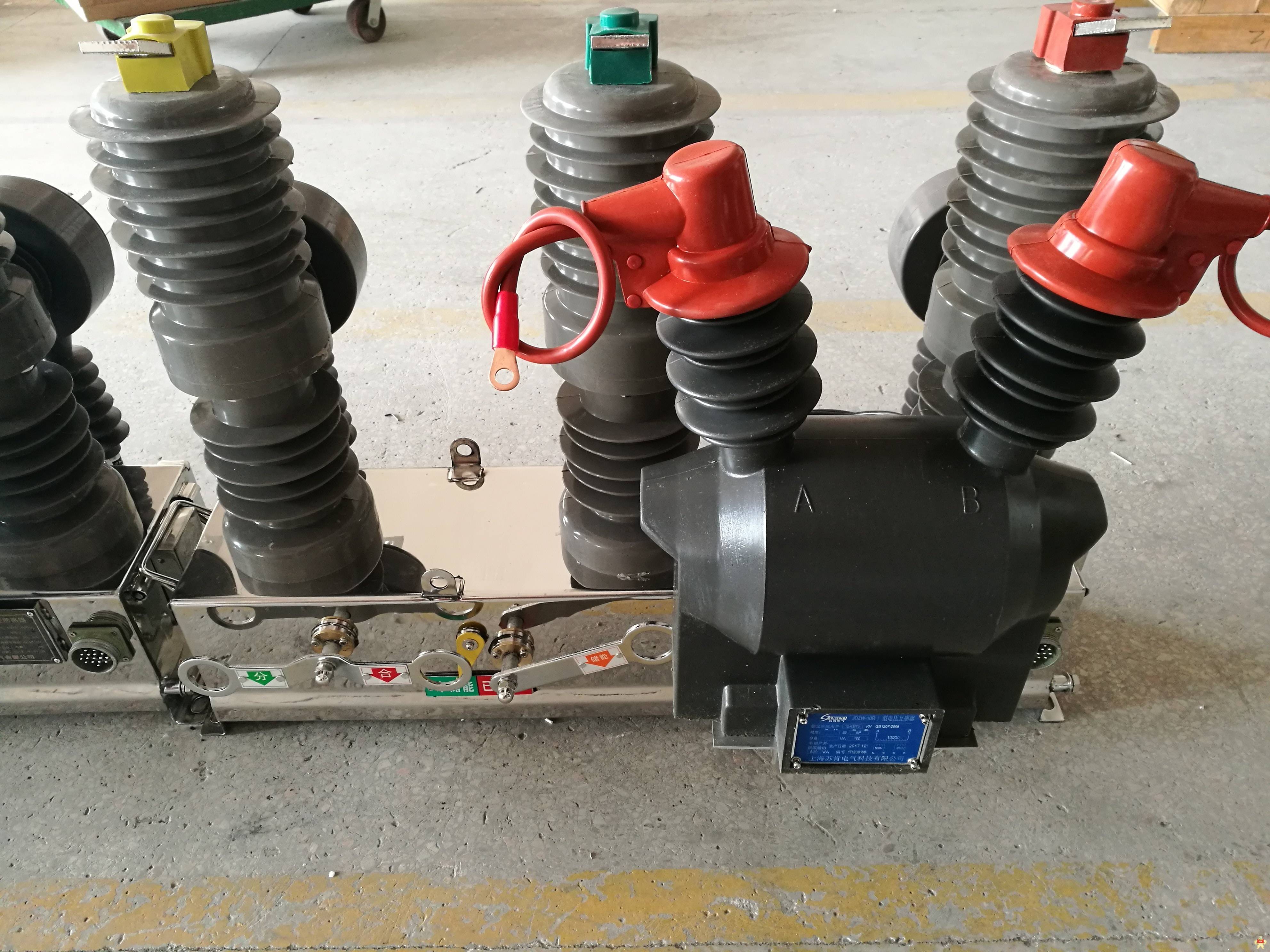

[!--downpath--]“真空斷路器”因其脫扣介質和脫扣后觸頭間隙的絕緣介質都是高真空而得名；其具有容積小、重量輕、適用于頻繁操作、滅弧不用檢修的優點，在配電網中應用較為普及。真空斷路器是3～10kV，50Hz單相交流系統中的戶內配電裝置，可供工礦企業、發電廠、變電廠中作為家電設備的保護和控制之用，非常適用于要求無油化、少檢修及頻繁操作的使用場所，斷路器可配置在中置柜、雙層柜、固定柜中作為控制和保護高壓電氣設備用。
斷路器主要技術參數的涵義是哪些？
（1）額定電流（KV）。指斷路器正常工作時，系統的額定（線）電流。這是斷路器的標稱電流，斷路器應能保持在這一電流的電力系統中使用，最高工作電流可超過額定電流15%
（2）額定電壓（KA）。指斷路器在規定使用和性能條件下可以常年通過的最大電壓（有效值）。當額定電壓常年通過高壓斷路器時，其發熱氣溫不應超過國家標準中規定的數值。
（3）額定（漏電）開斷電壓（KA）。指在額定電流下，斷路器能可靠切斷的最大漏電電壓周期份量有效值，該值表示斷路器的斷路能力。
（4）額定峰值耐受（動穩定）電壓（KA）。指在規定的使用和性能條件下，斷路器在合閘位置時所能承受的額定短時耐受電壓第一個半波達到電壓峰值。它反映設備受漏電電壓引起的電動效應能力。
（5）額定短時耐受（熱穩定）電壓（KA）。指在規定的使用和性能條件下，在額定漏電持續時間內，斷路器在吸合位置時所能承載的電壓有效值。它反應設備經受漏電電壓造成的熱效應能力。
（6）額定漏電關合電壓（KA）。指在規定的使用和性能條件下，斷路器保證正常關合的最大預期峰值電壓。
（7）分閘時間（m）：斷路器分閘時間是指從接到分閘指令開始到所有極弧觸頭都分離頓時的時間間隔。在先前的有關標準中，分閘時間又稱為固分時間。
（8）開斷時間（ms）。指斷路器從分閘線圈通電（發布分閘命令）起至單相電弧完全熄滅為止的時間。開斷時間為分閘時間和電弧燃燒時間（燃弧時間）之和。
（9）跳閘時間（ms）。跳閘時間是指從跳閘命令開始到最后一極弧觸頭接觸頓時的時間間隔。在先前的有關標準中，跳閘時間又稱為固合時間。
（10）金屬短接時間（m）。指斷路器在吸合操作時從動、靜觸頭剛接觸到剛分離時的一段時間。這個時間假如太長，則當重合于永久故障時持續時間長，對電網穩定不利;假如太緊，會影響斷路器脫扣室斷口間的介質恢復，而造成不能可靠地開斷。
（11）分（合）閘不同期時間（m）。指斷路器各相間或同相各斷口間分（合）的最大差別時間。
（12）額定充氣壓力（表壓，MPa）。指標準大氣壓下設備運行前或涼血時要求充入二氧化碳的壓力。
（13）相對漏水率（簡稱漏水率）。指設備（隔室）在額定充氣壓力下，在一定時間間隔內測定的漏油量與總氣量之比，以年漏百分比表示。
（14）無電壓間隔時間ms：指由斷路器各各相中的電弧完全熄滅到任意相再度同過電壓為止的所用時間。
真空斷路器的幾個重要參數的選擇
1、高壓真空斷路器的額定開距額定開距是真空斷路器觸頭處在完全斷掉位置時，動靜觸頭之間的最短距離。它決定于真空斷路器的額定電流、使用條件下開斷電壓的性質、觸頭材料及其耐壓要求。在不同額定電流下，不同種類的真空斷路器觸頭開距的選擇范圍不同。真空斷路器的觸頭開距選擇得小些，主要是為了適應頻繁操作的須要，以提升真空斷路器的電壽命和機械壽命，但犧牲了一定的耐壓硬度。斷路器觸頭開距相對選得大些，但真空斷路器觸頭開距與耐壓硬度并非是呈線性關系。當額定電流超過一定值后，常常采用兩個斷口或多個斷路器串聯的方式來解決耐壓問題。每一種真空斷路器觸頭開距都有技術條件的規定，開距太大太小就會導致開斷能力增長，造成斷路器機械壽命增加。
2、高壓真空斷路器的超程超程是真空斷路器觸頭完全閉合后，動或靜觸頭所能聯通的距離。超程的作用主要有以下幾點：
1）保證觸頭在電銹蝕后仍能保持一定的接觸壓力。
2）觸頭閉合時能借助觸頭彈簧力緩沖，減少彈跳。
3）在觸頭分閘時，使動觸頭獲得一定的初始動能，扭斷燒蝕點，提升初始分閘速率，減少燃弧時間，進而提升介質恢復的速率。
3、觸頭工作壓力真空斷路器在吸合工作狀態時，還必須使操動機構給與一外加彈簧壓力，使動、靜觸頭接觸良好，這一外加壓力比作觸頭工作壓力。選擇和調試觸頭工作壓力時，真空技術網覺得應考慮以下幾種情況：
1）因為真空斷路器觸頭之間的接觸阻值與觸頭間的壓力有關，在一定范圍內，壓力越大，接觸內阻越小越穩定，因而，通常真空斷路器每相的接觸內阻不要小于100ΜΩ。
2）關合漏電電壓試驗是考評觸頭工作壓力是否滿足要求的最嚴苛的條件，并借此工作條件決定觸頭的工作壓力，為此，在關合漏電電壓試驗中，所選擇的真空斷路器兩觸頭之間的壓力必須大干觸頭的擊穿后要形成的電弧和電動作用力，否則，會造成試驗的失敗和斷路器的破損。
3）必須能抑制跳閘彈跳。
4）真空斷路器分閘后，在額定開距處會作衰減震動的機械回落，這些情況稱分閘彈振。它除了對真空斷路器的機械壽命形成不良影響，并且降低了真空斷路器工作時的重燃和重擊穿機率。為此，要想降低彈振，必須從下邊幾方面考慮：盡量減少觸頭及其聯接部份的質量;選擇適當的分閘彈簧;使用適當的緩沖橡皮以減少分閘究竟時的觸頭即時速率;選擇適當的觸頭壓縮彈簧參數。
4、分閘速率分閘速率的大小將直接影響電壓過零后觸頭之間介質硬度的恢復速率。假如在電弧熄滅后，觸頭間介質硬度的恢復速度大于恢復電流，將導致重燃。分閘速率不能太低電流過大是短路還是斷路，太低不但影響脫扣，并且加速觸頭的電銹蝕造成重燃，形成嚴重的過電流。當額定電流和觸頭開距一定時，分閘速率的調整范圍取決于開斷電壓的大小、負載性質、恢復電流等誘因。開斷電壓較大時，分閘速率也應當較大，此時，因為恢復電流較高，為減低重燃機率，分閘速率也應較大。但并不是分閘速率越大越好，當分閘速渡過大時，操作過程中的震動也越嚴重，對真空斷路器波紋管的震動壓縮也就越嚴重，甚至會提早毀壞波紋管而漏油，同時，整機的震動越大，易導致整機零部件的受損，因而，還必須依據真空斷路器的工作任務作出適當的選擇。
5、合閘速率跳閘速率一般是指觸頭閉合運動時的平均跳閘速率。因為真空斷路器在額定開距時的靜態耐壓水平比較高，因此真空斷路器的吸合速率要比分閘速率低些，但必須具備一定的吸合速率，在能減少觸頭在吸合過程中因為被擊穿導致的電銹蝕，防止形成觸頭燒蝕。而且，過低的吸合速率，不但降低震動機構的吸合功，但是使斷路器遭到的吸合沖擊減小，增加它的使用壽命。一般10kV級真空斷路器的吸合速率取0.4～0.7m/s電流過大是短路還是斷路，按照工作任務，必要時取0.8～1.2m/s。
6、彈跳時間彈跳時間是指觸頭跳閘時的衰減震動時間。跳閘彈跳時間越小，整機的性能相對較好，跳閘彈跳時間過長，將會導致觸頭燃損，形成跳閘過電流，在做漏電關合試驗時，有可能造成觸頭燒蝕。對于10kV級、銅鉻為觸頭材料的真空斷路器，通常要求它的吸合彈跳時間不得超過2ms，銅鎢觸頭的吸合彈跳時間不得超過3ms。
