[!--downpath--]分析（1）探索凸透鏡的成像規律實驗中，光具座上的儀器從左到右的順序是光源、凸透鏡、光幕。 為了保證光源與光幕有足夠的溝通空間，凸透鏡應位于工作臺的中部，實驗時物體必須放置在凸透鏡雙焦距之外，因此焦距凸透鏡的大小會受到工作臺厚度的影響。
(2)探索凸透鏡的成像規律時，架設儀器后，為了使圖像出現在光幕中心、火焰中心、凸透鏡的光中心和光幕的中心應調整到大致相同的高度。 根據凸透鏡形成的虛像，具有上下顛倒的特性，根據現實進行調整；
(3)凸透鏡形成虛像時，無論放大還是縮小，都是倒立的； 凹透鏡只能成正立、縮小、虛像；
(4)凸透鏡形成的虛像可以是放大的、等大小的、也可以是縮小的，但它們有一個共同點，都是顛倒的，從表中可以得出結論；
(5)虛像是由實際光線會聚形成的，實像是由實際光線的反向延長線會聚形成的。 它們不會相交，即既不是虛像也不是實像； 發光體在焦點處，由于其體積的原因，不可能每束光線都正好在焦點處，如果在部分焦點之外，就會成為倒立放大的虛像，如果是部分焦點焦點對準，成為正立放大的實像；
(6)弱視是由于人眼鞏膜變凸凸透鏡成像規律最佳版，焦距變短，會聚能力提高所致。 圖像出現在黃斑前面。 根據凸透鏡形成虛像的特性，當物距較小時，像距會較大，因此斜視在看近處物體時，物距變短，像距變大，圖像出現在黃斑上； 當物距變大時，像距變小，圖像出現在黃斑前；
解：（1）由題可知凸透鏡成像規律最佳版，凸透鏡與發光體的最大距離為50cm。 為了探索u>2f、50cm>2f的成像特性，即所選透明圖像的焦距必須大于25cm，因此只需選擇CA凸透鏡就足夠了；
(2)A、凸透鏡形成的虛像是上下顛倒的，因此當蠟燭向下調整時，光幕上的圖像會向上相連，因此方案A是可行的；
B、通過凸透鏡光心的光線不改變傳播方向，平行于主光軸的光線將通過焦點射出。 當兩束光線相交時，在發光體上產生相應點的圖像，因此當凸透鏡向下移動時，兩束光線在發光體上的會聚點將向下移動，即圖像將向上連接，因此B方案可行；
C、保持蠟燭和凸透鏡的高度不變，光屏上的圖像位置就固定了。 從問題中我們可以看到圖像位于光幕的上邊緣，因此向下連接光幕也可以使圖像出現在光幕的中央。 因此，方案C是可行的；
D、當凸透鏡向上移動時，兩束光線在發光體上的會聚點會向上移動，即圖像向下相連，因此方案D不可行
(3)根據凸透鏡的成像特性，形成虛像時是倒立的； 凹透鏡只能成正立、縮小、虛像； 在A透鏡中觀察遠處的物體時，聽到的是一個直立的、縮小的“物體”，所以A是凹透鏡； 當用B鏡看遠處的物體時，聽到的是縮小倒置的“物體”，所以B是凸透鏡，聽到的是縮小倒置的虛像；
(4)從表中第1、2、3組數據可以看出，無論圖像是放大、等大還是縮小，只要是虛像，都是上下顛倒的；

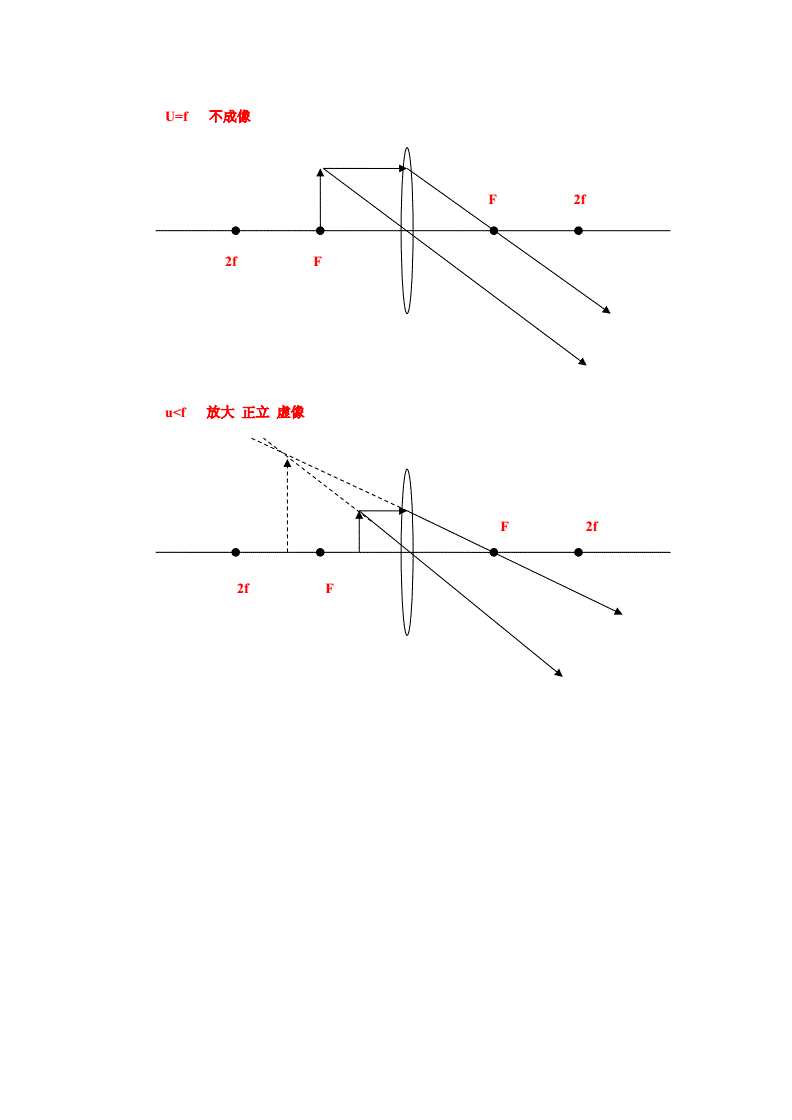

（5）第四個實驗是u=f完成，現象是兩邊都有圖像，有的正，有的倒； 根據凸透鏡的成像定律，當u=f時，通過焦點的光線經凸透鏡折射后將成為平行光，實際光線與其反向延長線不會相交，因此無論是虛像還是虛像將產生真實圖像； 蠟燭在焦點處，由于其體積的原因，不可能每一次發出的光都正好在焦點處，總有一部分火焰在焦點之外，就會形成一個倒置放大的虛像，如果火焰的一部分在焦點內，則形成正立的放大實像；
(6)弱視是由于鞏膜的會聚能力較強所致。 看近處物體時，物距小，像距就會減小，圖像就會出現在黃斑上。 當看遠處的物體時，物距會減小。 像距會變小，因?yàn)殪柲げ荒芎芎玫卣{(diào)節凸度，所以像會出現在黃斑前面，所以必須配備凹透鏡來發散光線，從而延遲會聚點。 因此，為了演示斜視眼鏡的效果，必須縮小鏡片與物體之間的距離，然后在它們之間放置合適的凹透鏡，使光線發散，延遲光線的會聚，使光線清晰。圖像再次出現在光屏上。
因此，答案為：（1）C； （2）ABC； (3)凸的； 真實的; (4)虛像倒立； (5)焦點內外都有火焰，形成放大的虛像和實像； (6) ) 減少； 凹。
點評 本題考察凸透鏡成像規律實驗，要求我們選擇合適的設備，正確處理實驗中出現的問題，根據記錄的數據進行總結，區分凹凸透鏡，了解斜視的矯正原理太陽鏡，這是一個比較難的大綜合題。
