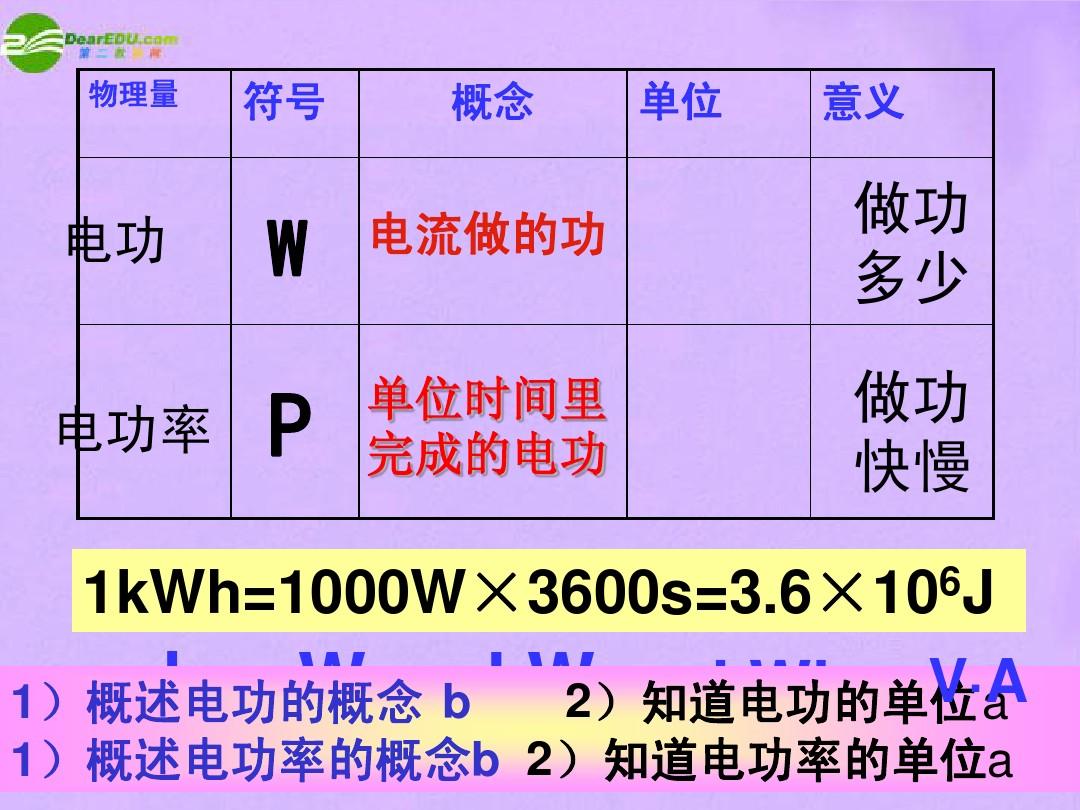

[!--downpath--]電功：電壓通過一定電路一段時間時，電場力所做的功
W表示功，功的單位是焦耳（J）
W=P*t
P---功率（單位：瓦·w）
t---時間（單位：秒s）
W=U*I*t
U---電流（單位：伏特V）
I——電壓（單位：A）
t---時間（單位：秒s）
W=I^2*R*t
I——電壓（單位：A）
R---內阻（單位：歐姆）
t---時間（單位：秒s）
W=U^2/R*t
U---電流（單位：伏特V）
R---內阻（單位：歐姆）
t---時間（單位：秒s）

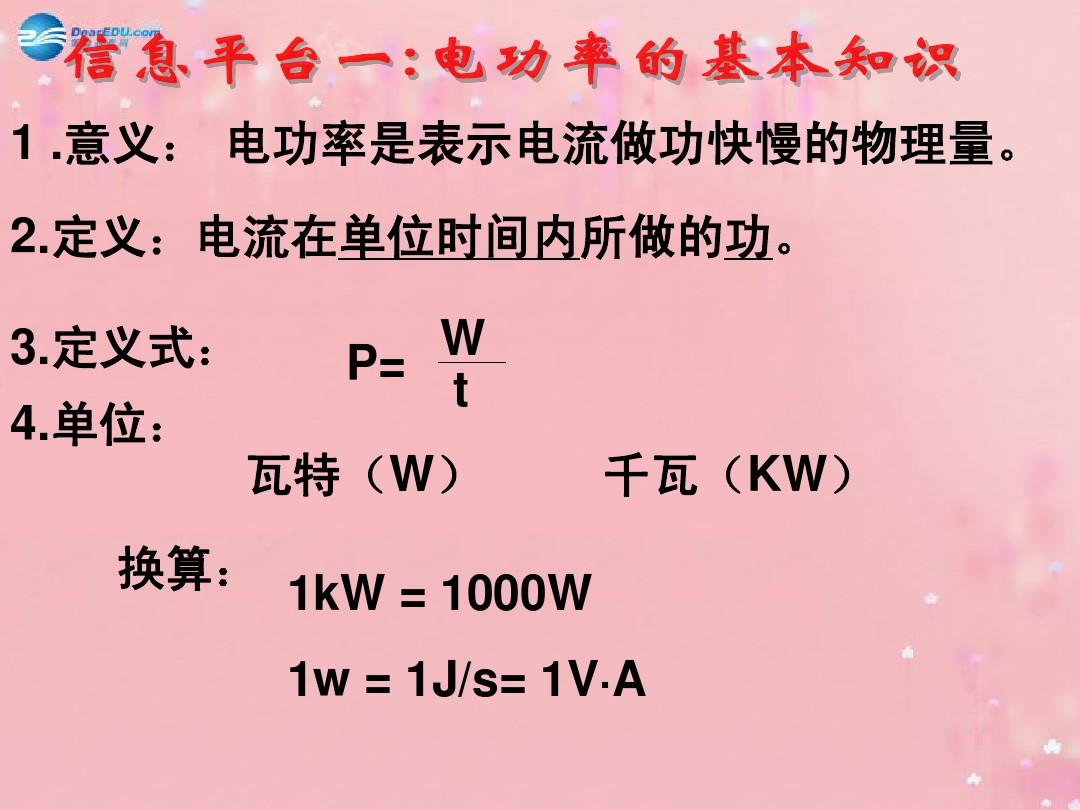

功率：物體單位時間內所做的功
P代表功率，功率單位為：瓦特（W）
P=W/t
W——電功率（單位：焦耳或kWh）
t---時間（單位：秒s）
P=U*I
U---電流（單位：伏特V）
I---電壓（單位：A）
P=U^2/R（僅適用于純內阻電路）
U---電流（單位：伏特V）
R---內阻（單位：歐姆）
P=I^2*R（僅適用于純內阻電路）
I---電壓（單位：A）
R---內阻（單位：歐姆）
電荷：物體或構成物體的粒子所攜帶的電荷量，是物體或系統中基本電荷的代數和
Q代表電荷，電荷的單位是：庫侖（C）
電壓：指電荷的定向連接
I表示電壓，電壓的單位是：安培（A）
電壓密度：單位時間內通過某單位面積的電量，方向矢量為該單位面積相應截面的法向量，方向由通過該截面的正電荷方向決定
J代表電壓密度，電壓的單位是：安培/平方米A/㎡
電流：電勢差，
電流：電流單位之間的換算。 （當前單位有MV嗎？不是大寫的m，而是小寫的M）
1MV====00μV
U代表電流，電流單位為：伏特（V）
U=I*R
I---電壓（單位：A）
R---內阻（單位：歐姆）
U=P/I
P---功率（單位：瓦·w）
I---電壓（單位：A）
U=I*ρ*L/S
I---電壓（單位：A）
ρ---內電阻率（單位：歐姆·米·Ω·米）
L——物體厚度（單位：m）
S---物體的橫截面積（單位：平方米）
電容：指給定電位差下儲存的電荷量
F代表電容，電容的單位是：法拉（F）
介電常數：確定僅絕緣油飽和時電容器兩個電極之間及其周圍的電容與同一電池的真空電容的比值。
內阻：表示導體對電壓限制作用的大小
內阻：內阻單位之間的換算。
1KΩ=1000Ω
R代表電阻值，內阻單位為：歐姆（Ω）
R=U/I
U---電流（單位：伏特V）
I---電壓（單位：A）
R=ρ*L/S
ρ---內電阻率（單位：歐姆·米·Ω·米）
L——物體厚度（單位：m）
S---物體的橫截面積（單位：平方米）
濁度：表示某種導體傳輸電壓能力的強弱
G代表物體的濁度，濁度的單位是：西門子（S）或歐姆（Ω）
G=1/R
R---內阻（單位：歐姆）
G=I/U
I---電壓（單位：A）
U---電流（單位：伏特V）
內阻：某種材料制成的長度為1米、截面積為1平方毫米的導線在常溫（20℃）下的內阻
ρ表示電阻率，內阻率的單位是：歐姆·米（Ω·m）
ρ=1/κ
κ---內阻率（單位：西門子/米S/m）
ρ=R*S/L
S——截面積（單位：平方米）
R---內阻（單位：歐姆）
L---線材寬度（單位：米）
ρ=E/J
E---電場硬度（單位：N/C）
J---電壓密度（單位：A/平方米A/㎡）
ρ=ρo*(1+a*t)
ρo---0℃時的內電阻率（單位：歐姆·米·Ω·米）
t---攝氏度溫度（單位：攝氏度）
a——內阻溫度系數
濁度率：是指該量與介質中電場硬度的乘積等于傳導電壓密度。 霧度率是電阻率的倒數。
κ（法文字母不是字母K）表示濁度，濁度的單位是：西門子/米（S/m）
κ=1/ρ
ρ---內電阻率（單位：歐姆·米·Ω·米）
電感：即當通過閉環的電壓發生變化時，會出現電動勢來抵抗電壓的變化
L表示電感，電感的單位是：亨利(H)
檢測：電路中電容、電感對交流電流的限制作用統稱為檢測
X表示檢測，檢測單位為：歐姆（Ω）
X=XLXc
XL---電路的感抗
Xc---電路的容抗
感抗：通常由于電路中存在感性電路（如線圈），變化的電磁場會形成相應的電動勢，限制電壓的流動。 電壓變化越大，即電路的頻率越大，感抗越大； 感抗會引起電壓和電流之間的相位差。
XL=ωL
ω---角頻率（單位：弧度/rad/s每秒）
L---電感（單位：亨利H）
XL=2*π*f*L
f---頻率（單位：赫茲Hz）
L---電感（單位：亨利H）
容抗：交流電的頻率越高，容抗越小，即電容的限制作用越小。 容抗還會導致電容器兩端的電壓和電流之間產生相位差。
Xc=1/(ω*C)
ω---角頻率（單位：弧度/rad/s每秒）
C---電容（單位：法拉F）
Xc=1/(2*π*f*C)
f---頻率（單位：赫茲Hz）
C---電容（單位：法拉F）
角頻率——簡諧振動中，2π倍的頻率稱為角頻率。
ω表示角頻率，角頻率的單位為：弧度/秒（rad/s）
ω=2*π*f
f---頻率（單位：赫茲H）
其負載電感通過以下公式估算
線圈公式
阻抗（歐姆）=2*3.14159*F（工作頻率）*電感（mH），設置需要的阻抗，所以：
電感（mH）=阻抗（歐姆）×(2*3.14159)×F(工作頻率)=360×(2*3.14159)×7.06=8.116mH
據此，可計算出繞組線圈數：
匝數=[電感*{(18*匝數半徑(英寸))+(40*匝數長度(英寸)}]&pide;匝數半徑(英寸)
圈=[8.116*{(18*2.047)+(40*3.74)}]&pide;2.047=19個圈
空心電感的估算公式
L(mH)=(0.)/(3D+9W+10H)
D------線圈半徑
N------線圈電阻
d-----線材直徑
H----線圈高度
W——線圈長度
單位分別為毫米和 mH。 。
空心線圈電感估算公式
l=(0.01*D*N*N)/(L/D+0.44)
線圈電感l 單位：微亨
線圈半徑D 單位：cm
線圈電阻N 單位：匝
卷材寬度L 單位：cm
頻率電感和電容估算公式
l=25330.3/[(f0*f0)*c]
工作頻率：f0 單位：MHZ 本題f0==0.125
諧振電容：c 單位：PF 這題的意思是c=500...你可以先決定，或者通過Q
價值決定
諧振電感：l 單位：微亨
線圈電感的估算公式
1.對于圓形CORE，可以使用以下公式：（IRON）
L=N2． ALL=電感值(H)
H-DC=0.4πNI/lN=線圈電阻（匝）
AL=電感系數
H-DC=直流磁化力 I=通過電壓（A）
l=磁通寬度（cm）
l和AL值請參考對照表。 例如：采用T50-52材質，線圈有5匝半，其L值為T50-52（表示OD為0.5英寸），查表其AL值為33nH左右
L=33． (5.5)2=998.25nH≒1μH
當流過10A電壓時，其L值的變化可由l=3.74確定（查表）
H-DC=0.4πNI/l=0.4×3.14×5.5×10/3.74=18.47（查表后）
您可以了解L值的增長程度（μi%）
2.引入經驗公式
L=(k*μ0*μs*N2*S)/l
在
μ0為真空磁導率=4π*10(-7)。 （10的負七次方）
μs為線圈內部磁芯的相對磁導率，空芯線圈μs=1
N2是線圈匝數的平方
S線圈的橫截面積電功率的公式和變形公式，單位為平方米
l 線圈的寬度電功率的公式和變形公式，單位為米
k 系數取決于線圈直徑 (R) 與寬度 (l) 的比率。
估計電感的單位是亨利。
估算所有關于電壓、電流、內阻、功率的估算公式
1、串聯電路的電壓、電流有以下規則：（如：R1、R2串聯）
①電流：I=I1=I2（串聯電路各處電壓相等）
②電壓：U=U1+U2（總電流等于各處電流之和）
③電阻：R=R1+R2（總內阻等于內阻之和） 若串聯n個內阻相同的電阻，則R總計=nR
2、并聯電路的電壓、電流有以下規律：（如：R1、
R2并聯）
①電流：I=I1+I2（支路電壓等于主路電壓之和）
②電壓：U=U1=U2（支路電流等于各路電流）
③電阻：（總內阻的倒數等于各并聯內阻的倒數之和）或。
如果n個內阻相同的電阻并聯，則R總計=R
注：并聯回路的總內阻小于任一回路的內阻。電功率估算公式：W=UIt（公式中單位為W→焦炭）
(J); U→V（V）； I→A (A); t→第二）。
5、用W=UIt估算電功率時要注意：
①式中W、U、I、t在同一段電路中； ②計算時單位應統一； ③第四個量可以由任意三個已知量計算出來。
6. 也可采用以下公式計算電功率：W=I2Rt； W=鉑； W=UQ（Q為電量）；
1、利用低壓配電盤上的三個有功電度表、電壓互感器、電壓表、電流表估算一段時間內的平均有功功率、當前功率、無功功率、功率素數。
(1)利用單相有功電能表和電壓互感器估算有功功率
式中，N——電度表盤測量的轉數
K——電度表常數（即每kW·h的轉數）
t——測量N圈所需的時間S
CT——電流互感器的交流變比
(2)在單相負載基本平衡穩定的情況下，通過電流表和電流表的指示估算視在功率
(3) 通過計算有功功率和視在功率可以估算出無功功率
(4) 根據有功功率和當前功率，可以估算出功率素數
實施例1 某機組配電盤上安裝一臺/kW·h電度表和三臺100/5電壓互感器。 電流表指示400V，電壓表指示22A。 在單相電流且電流平衡穩定的情況下，測試電度表盤轉數為60S，5轉。 有功功率、電流功率、無功功率、功率素數分別是多少？
【解】①將該值代入式（1），得有功功率P=12kW
②將該值代入式（2）； 視在功率S=15kVA
③將有功功率和視在功率代入式（3），得無功功率Q=
④ 將有功功率和電流功率代入式（4），得功率質數cosφ=0.8
2、用秒表測試電度表偏差的方法
(1)首先選定圓盤的轉數，根據下式估算電度表N轉內的標準時間
式中N——選定的轉數
P——實際功率kW
K——電度表常數（即每kW·h的轉數）
CT——電流互感器交流變比
(2)根據實際測試時間(S)，找出電度表的偏差
式中，T——N轉s的標準時間
t——用秒表實際測試N轉所需時間（s）
注：若預估數為負數，則按電度進行投票； 如果是積極的，就會很慢。
【舉例】某用戶有一臺750轉/kW·h電度表，配備150/5電壓互感器，接10kW負載，在60秒內測試盤5圈。 電度表的偏差是多少？
〔解〕①先求電度表旋轉5圈時的標準秒數。 根據式（1），T=72s
②根據公式（2），電度表的偏差ε=20%，快了20%。
3、配電變壓器高低壓熔斷器的選用
(1)首先估算變壓器高低壓側的額定電壓
式中，S——變壓器容量kVA
U——電壓kV
(2) 高壓熔斷器=Ix(1.5～2.5) (2)
(3)低壓熔斷器=低壓額定電壓(I) (3)
（例）有一臺50kVA變壓器，高壓側額定電流為10kV，低壓側額定電流為0.4kV。 高低壓額定電壓是多少A？ 高壓側應選用多少A的保險絲？ 低壓側應選用多少A的保險絲？
〔解〕①將所得值代入式（1），可得高電壓I=2.8A
②將該值代入式（l），可得低壓電壓I=72A
③高壓側保險絲=2.8x(1.5~2.5)=4.2~7A可選用5A保險絲。
④低壓額定電壓為72A，可選用80A熔斷器。
4、架空線鋁絞線截面選擇的簡單公式
(1) 首先估算負載力矩M=kW。 公里
（2）采用鋁導體時，每kW·km可按4mm2計算，即導體截面S=M·4mm2
【例】某單位在距配變800m處安裝10kW電機。 錯誤的絞合線應選擇多大截面的？
【解】①先將m換算成km，即800m=0.8km
②計算負載力矩M=10x0.8=8kW·km
③將所得值代入式（2）即可得到導線截面
S=8x4=，應選用鋁絞線。
5、線坑距燈桿的距離及線寬的估算公式
(1) 電纜坑距立桿距離估算公式 L=h·ctga(m)
式中，h——立桿高度（立桿在地面至電纜懸掛點的高度）
a——拉線與立桿的傾斜角度（技術規程規定拉線與立桿的傾斜角度通常為45°，地形限制的情況下可采用30°或60°）
注：Ctg45°=°=1.°=0.577
(2)采用楔形線夾緊上手柄、UT形線夾緊下手柄時拉線寬度計算公式：
L=h/sina十上下綁扎寬度-拉桿漏出地面的寬度
式中，h——立桿高度（立桿在地面至電纜懸掛點的高度）m
a——拉線與立桿的傾斜角度
注：Sin45°=0.707，Sin30°=0.5，Sin60°=0.866。
[例] 有一根帶有拉線的接線柱，地面上的桿子與拉線懸掛點之間的高度為8m，桿子與拉線之間的傾斜角度為45°，手柄為拉線采用楔形線夾，下手柄采用UT形線夾，上下綁扎寬度lm，桿漏出地面lm。 估計電線坑和電線桿之間的距離以及電線的寬度（以米為單位）？
【解】①將該值代入式（1），則電纜坑距立桿距離L=8m
②將該值代入式（2），則電纜寬度L=11.3m。
