題詞
繪圖問題
(1) 根據平面鏡的成像特性，畫出圖1中平面鏡MN中物體AB的像A'B'。
(2)如圖2所示，一束光垂直照射在玻璃磚的一個表面上。 制作光束進入玻璃塊的軌跡和從斜面離開玻璃塊的大致軌跡。 要求在斜坡處標出法線。
(3) 給定入射光線，畫出通過透鏡后的折射光線。
(4) 根據入射光和出射光，在圖4實線框內畫出合適的透鏡
問題類型：測驗難度：中等
回答

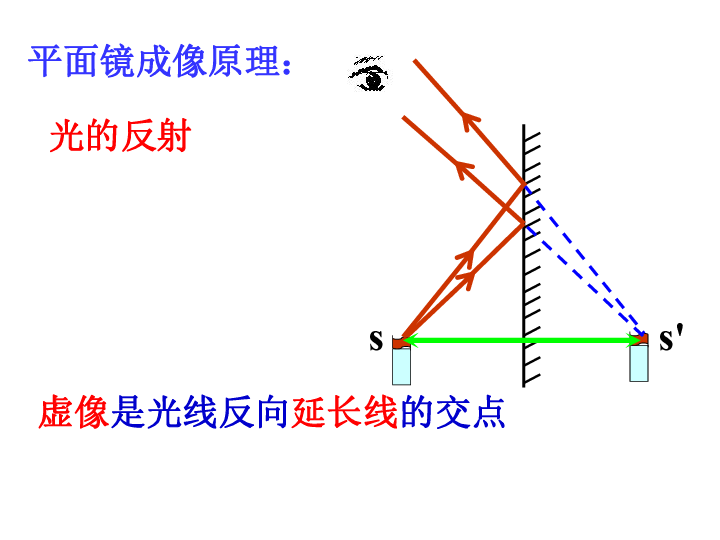

(1) 先將端點A、B相對于平面鏡作對稱點A′、B′，用實線連接A′、B′平面鏡成像作圖題及答案，得到物體AB的像，如圖數字：
(2) 首先，光線從空氣中垂直入射到玻璃表面，因此傳播方向保持不變。 然后光線從玻璃斜入射到空氣中，先畫出經過入射點的法線，然后按照小于入射角的折射角畫出折射光。 如圖所示：
(3) 通過焦點的光經凸透鏡折射后平行于主光軸，平行于主光軸的光經凸透鏡折射后通過焦點，為如圖所示：
(4) 在圖4的左圖中，入射光是會聚的。 經透鏡折射后，會聚成一點。 由此可知，透鏡對光線有聚光作用，故為凸透鏡。 下圖中，入射光是發(fā)散的，經過透鏡折射后會聚到一點。 由此可知，透鏡對光線有聚光作用，故為凸透鏡。 如圖所示：
據專家權威分析平面鏡成像作圖題及答案，試卷《圖題（一）根據平面鏡的成像特性，在圖1.中的平面鏡MN中畫出物體AB。平面鏡，光的折射光路圖，虛像和實像等測試點的理解。 本次考點的“卷宗”如下：
平面鏡形成的相對繪圖光折射光路圖的虛像和實像
考點名稱：平面鏡成像相關圖紙
測試地點名稱：光折射光路圖
