初中電氣工程是很多同學的難題，尤其是面對復雜的電路圖，完全不知道串聯和并聯關系的時候，物理大師來幫你攻克難關吧！
今天物理大師就通過幾個例子來教大家如何簡化電路。

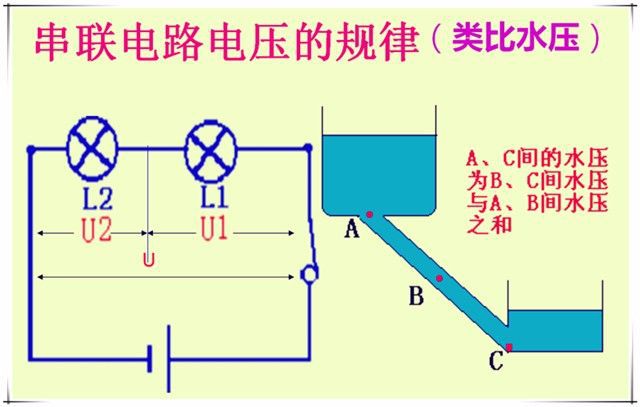

簡化復雜的電路圖
今天在物理課上，我來給大家講解一些比較復雜的電路圖中如何確定串聯和并聯關系。

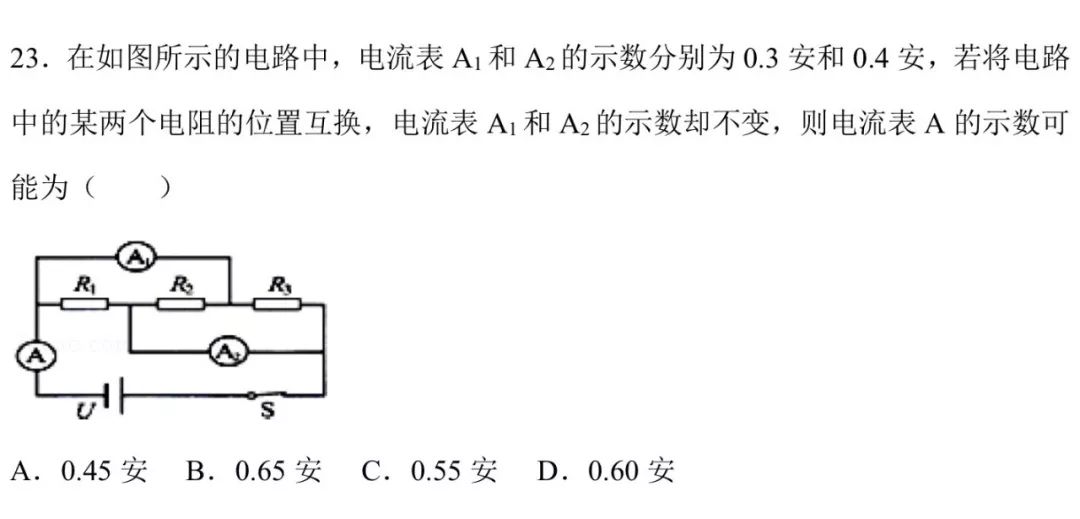

例如下面兩個例子：
答案：C
答案：公元前
這兩個電路圖非常相似，三個電阻器看起來在一條直線上，然后有兩根電線和一個電流表在那里亂七八糟。

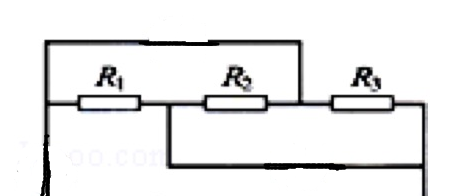

對于初中生來說，電流表沒有電阻，相當于一根電線，所以其實這樣的電路圖就相當于↓↓↓↓↓↓↓↓↓↓
最麻煩的問題是，R2中的電流是從左流向右，還是從右流向左？
我們以第二個例子來解釋一下：

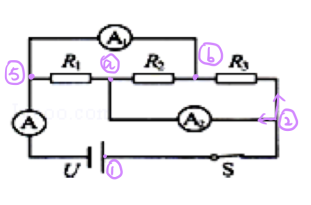

按照上節課物理老師說的，我們給各個節點都標注數字，電源正極為1，然后依次到負極初中物理電路圖簡化，越靠近負極，數字越大。如圖所示，R2兩端哪個點比較靠近負極比較難確定，所以暫時分別標注為a和b。
在想不出正極該如何標記之后留學之路，我們就從負極來看，發現b點與5號端子有一根導線（電流表）連接，所以它相當于5號點，因此數值上b>a。

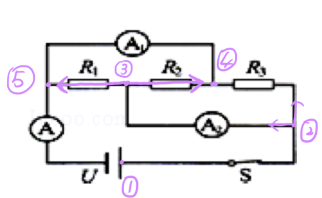

這樣就變成了這樣：
需要注意的是，在點a（點3）處，電流既通過R1向左流動，又通過R2向右流動。
一旦理解了這一點，簡化電路圖就很容易了！

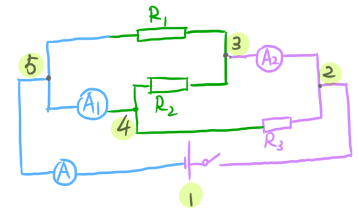

先拉電源，再從正極拉導線，按電流方向把電器串聯起來：
可以看出，電流表A測量的是主電路電流，A1測量的是R2、R3電流之和，A2測量的是R1、R2電流之和。而且三個電阻都是并聯的。這樣一來初中物理電路圖簡化，這類題目就很簡單了~~~~
第二題稍微難一點，需要學生一點一點去分析。如果R1和R2對調會怎么樣？如果R2和R3對調會怎么樣？如果R1和R3對調會怎么樣？靜下心來分析一下。只要畫出簡化的電路圖，這幾道題就不算太難。
好了，今天的物理課就到此結束了。
下課啦~
