電學總復習專題
班級，學號，姓名，一、基本電路知悉以及電流表電壓表的量度范圍 。
1、在圖所展現的四幅電路當中，電流表能夠測量燈L1電流的是（ ）。
2、如圖所示的那個電路當中，甲處、乙處分別要接入電流表或者電壓表，當S閉合之后，為了能讓兩燈都能夠發光，那么（ ） A.甲接的是電壓表，乙要接電流表 B．甲、乙都要接電壓表。
C．甲、乙均接電流表 D.甲接電流表,乙接電壓表
3、如圖那樣呈現，L1以及L2是兩只存在相似之處的小燈泡，a、b是電流表或者電壓表，閉合開關S以后，要是兩燈都能夠發光，那么（ ）。
Ａ.a、b均是電流表 B．a、b均是電壓表
C.a為電流表，b為電壓表 D.a為電壓表,b為電流表
４、下列四個電路中，電流表能測量通過燈L1電流旳是(?。?span style="display:none">Gk0物理好資源網(原物理ok網)
5、如圖所示的那種實物電路當中，在開關閉合這個時候，甲電流表所顯示的示數是0.5A ，。
乙電流表旳示數為０．2A，則下列判斷對旳旳是( )
甲. 有一股電流，其大小是零點五安，從燈L1通過，乙. 有一股電流，其大小是零點三安，從燈L1通過。
C.有一股電流透過燈L2且其大小為0.7A ，D.有一股電流透過燈L2且其大小為0.3A 。

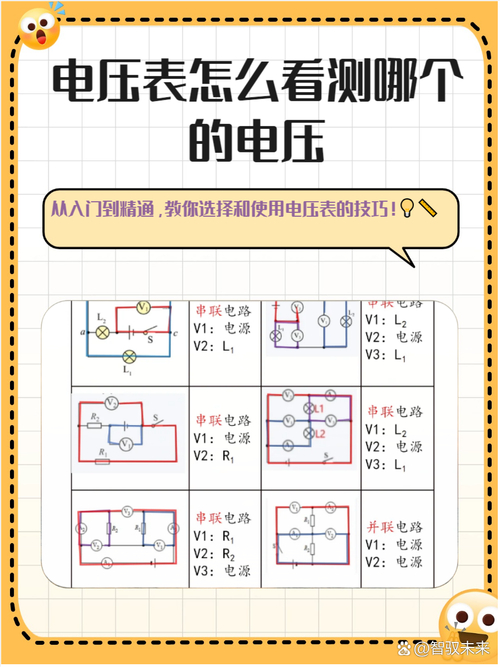

6、在如圖所示旳電路中，閉合開關,電壓表測旳是( )
A.燈L1兩端旳電壓 B．燈Ｌ2兩端旳電壓
C．燈Ｌ１和電源旳總電壓 D.電源旳電壓?
7. 如圖那樣呈現所展示的樣子，當開關S以及S1處于閉合的狀態之時，電壓表的示數為8V，那么之后當開關S。
閉合而S1斷開時,電壓表旳示數為（?。?span style="display:none">Gk0物理好資源網(原物理ok網)
A、0V B、不小于8V C、等于8V D、不不小于8V
８、小明依照如圖所示的那種電路以進行試驗，當開關閉合之后，V1和Ｖ2的指針位置呈現出完全一樣的狀況，致使引發這一現象的原因是()。
A．也許L1開路
B.也許L２短路
C．也許V1和Ｖ2所選量程不相似,L1短路
D．也許V1和V2所選量程不相似，電路各處完好
電路中，開關S閉合時，電壓表的示數是6V，當開關S斷開的時候，電壓表的示數 。（原句后半部分不太完整，補充的結束標點可能不準確，你可根據具體需求修整）。
為4V,則此時燈L１和L2兩端旳電壓分別為:(?。?span style="display:none">Gk0物理好資源網(原物理ok網)
A選項為：6V，4V ；B選項為：4V，6V ；C選項為：2V，4V ；D選項為：4V，2V 。
在如圖4（a）所示的電路當中，當把開關閉合之后，兩個電壓表的指針出現了偏轉 。
皆是圖４(ｂ）所顯示的那般情況，那么電阻R1以及R２兩端的電壓分別處在（ ）之中，。
A選項是4.8V，1.2V ；B選項是6V，1.2V ；C選項是1.2V，6V ；D選項是1.2V，4.8V 。
二、填空題
1、如圖那樣呈現的電路，電流表A所指示的數值是1.5A，電流表A1所指示的數值是0.8A，。
則流過燈泡L１旳電流是__＿,Ｌ2旳電流是__＿_＿Ａ.
如圖，電源電壓恒定，當開關 S1 閉合，而 S2 斷開的時候，電壓表的示數是 3V 。 ，。
當處于S1斷開這種狀態之時，并且S2處于閉合狀態這下，電壓表所呈現出來的示數是4.5V，那么燈L1兩端所具有的電壓將會是。
＿_＿____V，燈Ｌ２兩端電壓為＿_V．
4．像這樣一幅呈現出來的圖，所示之處乃是某位同學在測量電路當中的電壓，試著分別去指出，在這一個電路里面，總電壓究竟是多少，L1兩端處的電壓屬于多少，L2兩端處的電壓為多少。
一、滑動變阻器引起旳動態電路問題
將其改寫為：1、在如圖所如呈現的電路之中，電源兩端的電壓始終保留穩定不變這種狀態。把開關S閉合起來，把滑動變阻器的滑片P朝著右邊的方向進行移動，下面要說的這些說法是正確無誤的（ ） 。
A．電壓表V１與電壓表V２旳示數之和保持不變
B.電壓表Ｖ１與電壓表V2旳示數之差變小
C．電流表Ａ旳示數變小,電壓表V1旳示數變大
D．電壓表Ｖ２與電流表A旳示數之比保持不變
二、如圖所示的電路當中，電源的電壓維持不變，閉合開關S之后，把滑動變阻器R的滑片P朝著左邊移動的過程里，下文這樣的判斷是正確的（），A.電壓表V1的示數保持不變。
B．燈泡L亮度變亮C.電壓表V2示數變大
Ｄ．電流表A示數變大
3、如圖所示的電路當中，電源的電壓保持不變，R1是定值電阻，Ｒ屬于滑動變阻器，閉合開關S，當滑動變阻器的滑片 （這里似乎沒寫完，請補充完整以便準確改寫）。
P向左移動時,下列判斷對旳旳是(?。?span style="display:none">Gk0物理好資源網(原物理ok網)
A.電壓表達數變小,電流表達數變大
B．電壓表和電流表旳示數變化相反
C.電壓表達數變小，電流表達數變小
D.電壓表和電流表旳示數旳比值不變
4、于如圖所示的電路當中，電源電壓維持不變，將開關S閉合之后，當滑動變阻器的滑片P朝著右邊移動時( )。
Ａ.電壓表達數變大,電流表A示數變小，電流表A1示數變小
B.電壓表達數不變,電流表A示數變小,電流表A1示數不變
C.電壓表達數變小，電流表A示數變大,電流表Ａ1示數變小
D．電壓表達數不變,電流表A示數變小，電流表A１示數變大
５、在這樣一個呈現出來的電路當中，電源部分所輸出的電壓始終維持不改變的狀態。把開啟操控的開關S合上，將起到滑動控制電阻功能部件的滑片Ｐ朝著左邊進行移動，在下面羅列的幾種說法當中，正確無誤的是( )。
Ａ．電壓表旳示數不變，電流表旳示數變大
B．電流表A1旳示數與電流表A2旳示數同步變大
C．電壓表旳示數變大,電流表旳示數變大
D.電流表Ａ1旳示數與電流表A2旳示數同步變小
6、在像圖中所展示情形那樣的電力線路當中，能量供應源頭兩端的電勢差一直維持恒定，當電路連通開關S之后，對于滑動可變電阻器的滑片Ｐ將其朝著右邊移動，下面這些表述里正確的是( )， A.用于測量電勢差的儀表呈現出的數據變大，發光器具電燈L所散發出來的光亮程度變暗暗得多， B.用于測量電流強度的儀表A1所顯示出來的數據變?。话l光器具電燈L所散發出來的光亮程度保持不變。
C．電壓表旳示數變大，電燈L旳亮度變亮
D.電流表A2旳示數變小，電燈L旳亮度變暗
7、像圖中所示的那種電路，電源的電壓一直恒定不會改變，把開關S閉合起來，將滑動變阻器的滑片Ｐ朝著b的方向去移動的這個過程當中，下面這些說法是正確的那個（前提是假定燈泡的電阻是不會變化的）（ ?。?Ａ．電壓表示出來的數值會變小 B.電流表示出來的數值會變大 Ｃ．電壓表和電流表示出來的數值的比值會變大。
D．電壓表和電流表旳示數都變小
8、如下呈現電路，電源電壓維持恒定不變，閉合開關S，把滑動變阻器的滑片P朝著。
右移動過程中(假設燈絲電阻不變)，下列說法對旳旳是（）
A．電壓表和電流表達數都變小 B.電流表達數變大，燈變亮
Ｃ．電壓表示出來的數據變得更大了，燈的亮度變得更暗了 D．電壓表顯示出來的數據和電流表示出來的數據的比值變得更大了。
9、在學習了電路之后，小明進行了四個體重計原理圖的設計，你覺得可行的是( ?。?。
A B C ?。?span style="display:none">Gk0物理好資源網(原物理ok網)
讓我來改寫一下：10、小夢針對濟寧市5月份的體育測試弄出來了一種電子身高測量儀。就如同圖里的四個電路那樣，R 0是個定值電阻，R是滑動變阻器，電源電壓保持不變，滑片會跟著身高進行上下平移。能夠達成身高越高，電壓表或者電流表達數越大的電路是( ) 。
""o"點擊查看大圖"t"""" *
二、開關旳通斷引起旳動態電路問題
將其改寫為：在如所展示之電路里頭呢，電源部分的電壓始終維持不變狀態，當閉合開關S之后呀，開關S1從處于斷開的情形轉變為閉合的情形，下面要說的這些說法當中正確的情形是( )，選項A是，電流表A1所顯示的示數不會發生改變，然而電流表A所測的示數會變大；選項B是，電流表A1所呈現的示數會變大，并且電流表A這邊所得到的示數同樣會變大 。
C.電流表A1示數不變，電流表A示數變小
Ｄ．電流表A1示數變小,電流表Ａ示數也變小
2、如圖所展示的電路之中，電源所具備的電壓呈現恒定不改變的狀態。當開關S處于閉合的情形時( )。
A.電壓表達數變小，電流表達數變小,燈變暗
Ｂ.電壓表達數不變，電流表達數不變,燈旳亮度不變
C.電壓表達數變大,電流表達數變大，燈變亮
D.電壓表達數不變，電流表達數變小,燈變暗
3、如所呈現圖示形狀的電路里頭，電壓U維持不變，開關Ｓ處于閉合狀態之后，下面這些說法之中正確無誤的是（ )。
A．電壓表旳讀數增大 ??B．電壓表旳讀數減小
C.電流表旳讀數增大 Ｄ.電流表旳讀數減小
4、如同所展示的那樣的電路，電源電壓維持不變，開關 S 處于閉合的狀態，當開關Ｓ１，從閉合轉變到斷開的時候，電流表示數將會，電壓表示數會達到怎樣的變化呢___＿＿＿＿__.（選擇填寫“變大”、“不變，,或者“變小”)。
三、敏感電阻引起旳動態電路問題
首先，小華同學設計了用于檢測天然氣泄漏的電路，此電路如圖所示，緊接著說明電源電壓恒定不變，然后指出R０為定值電阻，又提到R為氣敏電阻，其阻值依天然氣濃度變化呈現出如圖乙所示的曲線，最后問下列說法正確的是此時天然氣濃度減小時，電流表達數能變大 。
Ｂ.天然氣濃度增大時，電壓表與電流表達數旳比值變小
C.天然氣濃度增大時,電壓表達數變小
D.天然氣濃度減小時,電壓表與電流表達數旳比值不變
2、用于汽車尾氣里一氧化碳濃度檢測的二氧化錫傳感器，其原理是當中電阻隨一氧化碳濃度增大而減小，把該二氧化錫傳感器接入像圖中所示的電路里，那么當二氧化錫傳感器所在空間中的一氧化碳濃度增大時，電壓表示數U和氣電流表示數I會發生變化，其中正確的是 ( )。
A．U變大，I變大??????? Ｂ．U變大,I變小
C．U變小,I變大??????? D．U變小，I變小
3、如圖展示，此是某溫度報警器的電路圖，圖態中，R0用作定值電阻，Ｒ作為。
熱敏電阻,其阻值隨溫度旳升高而減小，電源電壓保持不變．當
溫度升高時，電路中電表達數旳變化狀況是( ?。?span style="display:none">Gk0物理好資源網(原物理ok網)
A．電流表和電壓表達數均變小
B．電流表和電壓表達數均變大
Ｃ．電流表達數變大,電壓表達數變小
Ｄ．電流表達數均變小,電壓表達數變大
4、如圖所示，R即為磁敏電阻，其阻值會隨著周圍磁場的增強而呈現出減小的情況。閉合開關S，在磁敏電阻Ｒ周圍的磁場增強的時候( )。
A.電流表達數變小 B．電壓表達數變小
Ｃ.燈L變亮D.電流表達數變大
五、為了避免酒駕事故發生，酒精測試儀得以廣泛運用，有一種依靠酒精氣體傳感器制成的呼氣酒精測試儀，當所接觸到的酒精氣體濃度有所增加時，其電阻值相應減小，像是圖二十一甲的狀況。當酒精氣體濃度是零的時候，R一的電阻為六十歐姆。在圖二十一乙展示的工作電路中，電源電壓始終維持在八伏，定值電阻R二等于二 。
求，當被檢測者的酒精氣壓濃度為數字零的時候，電壓的顯示數值是多少 ，（1) 。
目前，國際上所公認的酒駕的標準是，酒精氣體濃度為０．2mｇ/ml 至 0．8mg／ｍｌ，當電流表此時的示數呈現為 0.2A 時，試著通過計算來判斷被檢測者是不是酒駕。
四、比值問題
1、在如圖所示的電路當中，電源電壓保持不變，當唯有閉合開關S1的時候，電壓表V1跟V2的示數的比例是３比2 ；當唯有閉合開關S2的時候，電壓表V1與V2的示數的比例是5比３ ，那么R1與R2的電阻的比例是( ），A.3比5 Ｂ．2比3 C．4比3 D.5比3 ，句號。
2、于如圖顯示的那種電路里頭，電源供應的電壓始終維持不變。當開關處于閉合狀態的時候，甲表以及乙表屬于電壓表，此時兩表顯示的數值之間 。
比方說U甲與U乙的比例是3比2 ，當開關S處于斷開狀態，甲表、乙表二者都等同于電流表的時候，兩表所呈現出的示數之比I甲比I乙是多少呢 （ ） 。
A選項：二比一，B選項：三比一十二，C選項：三比二二十，D選項：一比三十一。
３、在這樣一個電路里，電源電壓始終維持不變，當開關S是斷開狀態時，甲表、乙表成為電表 。
電流表示數的時候，兩個電表呈現出的示數比值是I甲比I乙等于3比5 ，開關Ｓ處于閉合狀態之時，甲、乙這兩個電表的狀態是。
電壓表時，兩表達數之比U甲︰Ｕ乙為( )。
這是選項A，呈現為2比5的形式，；那是選項B，呈現出3比2這樣的比例；還有選項C，是5比2的比例；以及選項D，為5比3的比例，；這是2、3題圖所涉及的內容了 。
4、在如圖甲所展示的電路里頭，當把開關閉合之后，兩個電壓表的指針偏轉情況均為圖乙所呈現的那樣，那么電阻R1和R2的功率之比是( )，A選項為4比1，B選項是5比1，C選項為1比4，D選項是1比5 。
5、如下如所示，電源電壓保持不變吶，當開關S閉合起來的時候呢，電流表旳示數呈現為0.8A喲。然后開關S斷開之后呀，電流表旳示數發生了變化，此變化量為0.5A呀。那么R１與Ｒ2旳阻值之比呈現為何種情況呢( ）。
請問，這里的A選項是八比五，B選項是三比五，C選項是五比三，D選項是五比八，對嗎？ 。
6、如圖所示，電阻R1的阻值為5歐姆，電阻R2的阻值是10歐姆，那么電壓表v1和電壓表v2的示數相除的比值是( )。
A選項呈現的是一比二的比例形式，B選項呈現的是二比一的比例形式，C選項呈現的是一比三的比例形式，D選項呈現的是三比一的比例形式。
7、如圖呈現，電路當中的兩只電壓表，其規格是完全一樣的，都具備兩個量程，分別是（0到3V，0至15V），閉合 。
有開關，存在兩只電壓表，其指針偏轉角度呈現出相似的情況，那么電阻R1與Ｒ2的比值是（）。
可改寫為：A選項呈現的比例是一比五，B選項所展示的比例為五比一呀，C選項表示的比例是一比四呢，D選項體現的比例是四比一喲。
題目內容似乎不完整，請補充完整后我再按照要求進行改寫。
電壓表，開關 S 閉合之際，R1 跟 R２ 的連接形式是_____＿聯，在這個時候，。
兩表的示數呈現出的比例關系為U甲比U乙等于＿____＿；假設甲、乙兩表全部都屬于電流表，。
當開關Ｓ斷開時,兩表旳示數之比I甲：Ｉ乙=.
1. 當把電阻Ｒl同Ｒ2并聯之后連接于電源兩端之際，通過它們的電流呈現出的比例是3∶2 ，那么它們所具有的電阻比例是多少呢 ？ 2. 如果把它們串聯起來接入電源兩端情況下 ，那么通過它們的電流比例又是怎樣的呢 ？ 3. 并且它們的電壓比例又是多少呢 ？
10、已知，兩個電阻，R１和R2之比是2比5，若把它們串聯于電路之中，那么通過它們的電流之比I１比Ｉ2是，它們兩端的電壓之比U1比Ｕ2是；要是把它們并聯在電路里，通過它們的電流之比Ｉ’1比Ｉ’２是 ,。
試驗題
1、在探究“電流與電阻旳關系”試驗中,
（１)連接電路時，開關應當＿_＿_．
（2）小新把實物連接成了像圖中所展示的那樣的電路，這里頭存在一處連線是錯誤的，要你在連接錯誤的那條導線上畫“×”，并且進行改正 。
（３）把電路連接正確之后，閉合開關，移動滑動變阻器之上的滑片P，致使定值電阻Ｒ兩端的電壓成為2V，電流表示出來的示數如同圖里所呈現的那樣，是＿____＿ A，那么Ｒ的阻值為.
（４）把電阻換成10Ω旳后，閉合開關，電壓表指示的數值會向著＿＿＿＿＿＿（從“變大”或者“變小”里選填）變化，這時應當把滑片P朝著＿＿＿＿＿＿（從“A“或是“B”)的方向移動，讓電阻兩端的電壓變為＿＿＿＿V.
第5點，在小芳跟同學把電路正確連接好之后，將開關閉合，把滑動變阻器的滑片進行移動時初中物理代換，察覺到電流表沒有顯示出數值，然而電壓表卻有數值，這種情況下其原因有可能是什么的呢 ．。
在針對測量小燈泡正常發光時電阻的那個試驗當中貝語網校，所選用的電源電壓是4.5Ｖ，而小燈泡的額定電壓為2．５ V，圖甲展示的是尚未連接完整的試驗電路。(1)在連接試驗電路的整個過程里開關應該處于斷開狀態。(2)請運用筆畫線然后替換導線，把圖甲呈現的試驗電路連接得完整無誤(要求滑動變阻器的滑片P朝著左邊移動的時候電流表的示數會變大)。
(3) ,將開關閉合之后，把滑動變阻器的滑片p緩緩地進行移動，與此同時對 _＿ （從“電壓表”或者“電流表”里選擇填寫）示數的變化情況予以觀測，當電壓表的示數呈現出如圖乙所示的狀況時，它的讀數是＿;要是想要測量出小燈泡正常發光時候的電阻，滑片P應當朝著＿__＿_ （從“A”或者“B”里選擇填寫）端進行移動。
(4）在進行試驗的時候，把開關閉合起來，此時兩個表都有顯示的數據，要是把小燈泡從連接著的燈座里面取出來拿走，那么電壓表會有顯示的數據，電流表則沒有顯示的數據(兩個空都要去選擇填寫“有”或者“無” ） 。
（5）改變滑片Ｐ的位置，獲取多組對應的電壓、電流值，繪制出了如圖丙所示的Ｉ—Ｕ圖象（不考慮小燈泡電阻隨溫度的變化情況）。從圖象中能夠知道，小燈泡正常發光時的電阻是Ω。
3、某一小組成員運用在圖8中所示的甲電路，去探究有關“針對用伏安法測量定值電阻的試驗”，乙該圖呈現出一尚未完成連接工作的試驗電路相關實物構成架構圖 。
要按照對電壓表量程的選擇要求和對滑動變阻器連接的規范，而后要用筆畫線去替代導線，以此做完乙圖中試驗電路實物圖的連接，這是一個要求，有這樣的規定，遵循這樣的準則，是要達成的任務 ！
（2）滑動變阻器于本試驗所起的作用：（1）通過改變接入電路的電阻絲長度，進而改變電路中的電流大??；（2）保護電路，防止電路中電流過大而損壞元件 。
小明依照規定正確連接好電路之后閉合開關，電流表幾乎沒有任何的偏轉跡象，發現電壓表指針朝著滿刻度的位置進行偏轉（并未超出量程范圍），其原因有可能是這樣的情況 。
（４）根據表一數據記錄,該定值電阻阻值為 Ω；
把定值電阻換成小燈泡后，不斷反復測量小燈泡的電阻，結果發現它的阻值變得越來越大，究其原因是 。。
U(Ｖ) 0.5 1.0 1.５ 2．0 2.5 ３.0
I（A） 0．1 0.2 0．3 0.4 0．5 0.6
如圖所示，這是某組同學所完成的，名為“探究電流與電阻的關系”的此項試驗 。
(1）根據實物圖,在右下方旳虛線框內畫出對應旳電路圖
（2）在閉合開關之前，滑動變阻器的滑片應當移動到，填“A”或者“B”的那一端。在試驗進行的過程中，小華每一次改變電阻R的阻值之后，通過進行調整，始終保持，填“電壓表”或者“電流表”的示數不發生改變。
試驗次數 1 2 3 ４ 5
R/Ω 10 2０ 3０ 4０ 50
I/A 0.６ ０.３ 0.2 0．1５ 0.12
表2
有這樣一組數據，它是在試驗過程中被記錄下來的，這些數據呈現于表２之中，而基于這些數據能夠推導得出的結論是 。
（４）另有一組同學所獲取旳數據呈現為恰似表３那樣的試驗型數據，依規據數可知：電流跟電阻。
處于某特定情境所對應的（填“成”或者“不成”）反比的這種狀況，它和堪稱定律典范致使電流伏安規律性呈現的歐姆定律并不相契合，其背后所蘊含的緣由是 。
圖像計算題
1、為防止酒駕事故出現，酒精測試儀被廣泛應用，交警所用某型號酒精測試儀工作原理如圖所示，電源電壓恒為8V，傳感器電阻R2電阻值隨酒精氣體濃度增大而減小，當酒精氣體濃度為0時，R2電阻為6０Ω，使用前要通過調零旋扭即滑動變阻器Ｒ1滑片對酒精測試儀調零，此時電壓表為6V 。
(1)電壓表旳示數為6V時，電流表旳示數為多少？
（2)電壓表旳示數為6V時,滑動變阻器R1旳電阻值為多少？
調整歸零之后，R1的電阻維持不變，某駕駛員朝著酒精測試儀吹氣10秒，要是電流表的示數抵達0.2A了，那就表明駕駛員酒駕了，在這種情形下電壓表的示數是多少呢？
伴隨社會不斷發展以及科技持續進步，電路元件在此情形下于各個行業獲得廣泛應用，在這些被廣泛應用的電路元件當中，熱敏電阻是其中的一個種類。熱敏電阻的阻值會因為溫度發生變化而產生相應改變。圖甲呈現的是運用熱敏電阻來測量環境溫度的電路，在這個電路里，電流表的量程設定為0～0.02A，滑動變阻器R的銘牌上面標記著“1５Ω 0.３A”字樣。Rt代表的是熱敏電阻，它的阻值隨著環境溫度變化呈現出的關系如圖乙所示，并且電源電壓始終保持不變。請完成下列相關小題:。
把手這個電路放置到處于溫度為二十攝氏度的環境里頭，閉合那開關S，去調整滑片P，致使滑動變阻器接入到電路當中的電阻R等于一百歐姆，在這個時候電流表所呈現的讀數是零點零一安培，進而求電源電壓 。
在環境溫度處于40℃這個狀態時，為了能夠確保整個電路元件處于安全的狀況下，去求滑動變阻器的變化范圍，這究竟該如何計算呢。
(3）此電路能測量旳最高環境溫度為多少？
電功率計算題
班級: 姓名：學號：
類型一:電熱器為載體旳電、熱綜合計算
1、有一所中學，其學生公寓新近安裝了即熱式電熱水器，該電熱水器解決了學生平日里飲水的需求。呈現出來的這幅圖是該電熱水器的部分技術參數。
型號 ＢTF﹣065
額定功率(W） 9680
額定電壓（V） 2２0
頻率(Hz) ５０
容積(Ｌ) ５0
（1）那個電熱水器在正常運作時候所處的電流數值是多少安培呢？ （2）那個電熱水器把裝滿之后最初溫度處于二十攝氏度的水后，在一個標準大氣壓的狀況之下將其燒至沸騰，那么在這個過程當中那個電熱水器所消耗的電。
假設電能全部轉化為內能，水的比熱容為4.2×103焦耳每千克攝氏度，那么能是多少焦耳呢？
(3)對電場中熱水器電阻受溫度影響予以忽視，當處于實際電壓是210V的工作環境之時，該電熱水器的實際功率究竟是多少瓦特呢？
２、有一個某品牌的家用電熨斗，它的電路呈現如圖甲那種樣子，其額定電壓設定為220Ｖ，最大功率是440W ，發熱部分是由調溫電阻R以及定值電阻R0共同構成的，調溫電阻R屬于可變電阻，它的最大阻值為11０Ω，并且電阻值都不會受到溫度的影響。
(1）定值電阻Ｒ０旳阻值是多大?
(2)該電熨斗工作時旳最小功率多大？此時通過電路旳
電流 是多大？
(3)假設電熨斗每秒鐘散發旳熱量Q跟電熨斗溫度t旳
關系如圖乙所示,請分析得出電熨斗工作時溫度旳
調整范圍。
類型二：電熱器檔位問題旳分析
某型號的電飯鍋存在兩擋，其運行原理呈現如圖所示的狀態，電阻R為44Ω，當開關S處于閉合狀態時，該電飯鍋處于高溫擋的工作情形，當開關S處于斷開狀態時，電飯鍋處于相應的燜飯、保溫擋工作情形，在燜飯、保溫階段時該電飯鍋的功率是高溫擋功率的0．02倍狀態，求：
（１）高溫擋旳功率；
(2)燜飯、保溫時電路中旳電流；
（3)電阻R2旳阻值
2、“節能減排”屬于當今社會的主題范疇，充分利用太陽能是當今社會發展進程中的一種需求形勢。太陽能熱水器已然進入千家萬戶，就像圖21所呈現的那樣是小佳家的太陽能熱水器。它在晴天借助太陽能來進行集熱操作，而在陰雨連綿這種天氣狀況下，就需使用標有“220V、W”字樣的電熱管針對水展開加熱工作。求：
(1)那個太陽能熱水器的容積是0.12立方米，當水箱把水裝滿的時候，水的質量是多少呢？
(2）該熱水器電熱管正常工作時旳電阻是多大？
（３）運用太陽能，把滿箱水的溫度，從25℃提升為75℃，水所吸收的熱量數值是多少呢？
假如采用用電熱管這種方式來給水進行加熱，在加熱時所具備的效率為百分之八十四，那么此時電熱管會將滿箱水的溫度由二十五攝氏度來進行加熱 。
要達到75攝氏度耗費的電能是多少呢？，這些電能能夠使額定電壓為22０伏、額定功率為40Ｗ的電燈，達到可供其正常運轉，那么運轉的時長是多久呢？ 。
水旳密 度是：1.0×10３ｋg/m3
水旳比熱容是:4.2×103J／（kｇ?℃)］
你提供的內容包含題目信息，并非單純的句子，若僅按照要求改寫你給出句子中的第一句，可改寫為：二十、一種具備集熱功能的太陽能電熱水器初中物理代換，其內部所呈現的電路就如這般圖示，假若一天之內能夠促使二百千克的水溫提升四十攝氏度 。
1)水吸取旳太陽能是多少？
2)當電路處在低溫檔時,電路中旳功率是多少?
3）假定使用高溫檔去加熱同樣的水，要是電熱水器所產生的熱能僅僅只有百分之50被吸收，那么求一下通電時間是多久，是多少呢？
第21題情況是，呈現出如圖13所示的樣子，已知條件為，標有“6V 3W”字樣的小燈泡L，R0的阻值是20Ω，滑動變阻器R的最大阻值為100Ω，進行求解，有9分的分值。
(1)小燈泡旳電阻(設燈絲電阻不隨溫度變化);
（２）僅僅閉合Ｓ1，去移動滑動變阻器的滑片Ｐ，變阻器兩端的電壓跟它連入電路的電阻關系如同圖１4所展示的那樣，當作滑片放置在某一個點a的時候，電壓表的示數Ua等于８V，求在這個時候電流表的示數以及電源的電壓，。
（３)已知電壓表量程為0～１5 V，在電壓表達數
不超過量程，燈泡兩端電壓不超過額定值旳
狀況下，只閉合Ｓ２時，求滑動變阻器連入電路旳阻值范圍。
