很多企業都意識到空壓機的巨大能耗。 為了節約生產成本，降低能耗，他們開始對空壓機等高煤耗設備進行節能改造。 你聽說過軟啟動空壓機的節能改造嗎？ 明天小編就帶大家看看哪些是軟啟動？

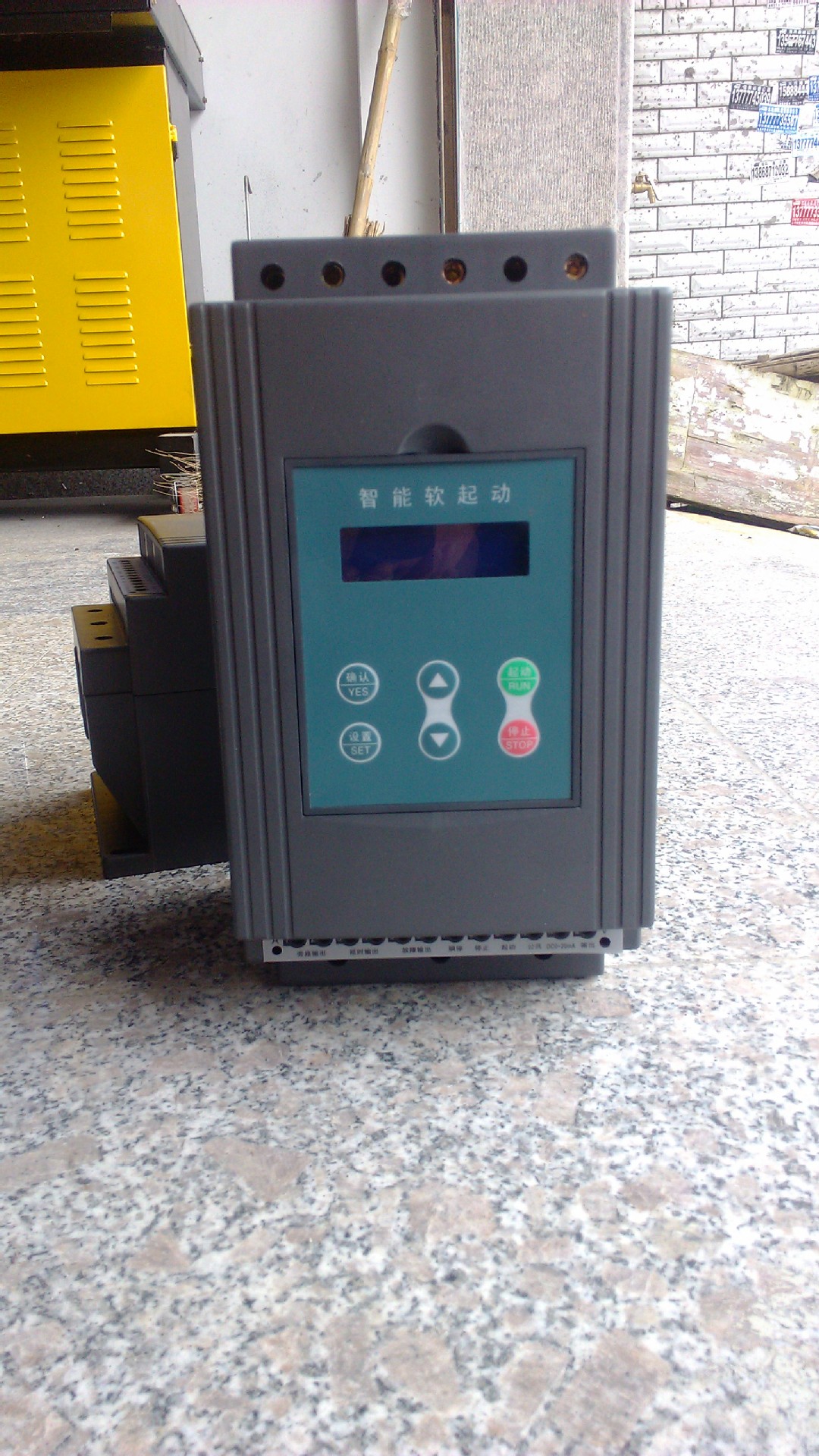

軟啟動器
一、軟啟動器的主要分類
1、按電流分類：高壓軟啟動器、低壓軟啟動器；
2、按介質分類：固態軟啟動器、液阻軟啟動器；
3、按控制原理分：電子軟啟動器、電磁軟啟動器；
4、按運行方式分：在線式軟啟動器、旁路軟啟動器；
5、按負載分：標準軟啟動器、重載軟啟動器。
2、軟啟動器如何實現輕載節能？
籠型異步電動機是感性負載。 在運行期間，轉子線圈定子中的電壓滯后于電流。 如果電機的工作電流一定，輕載時電能質量指數低，重載時電能質量指數高。 軟啟動器在輕載時通過降低電機端電流，提高電能質量，降低電機的銅耗和鐵耗，達到輕載節能的目的； 負載較重時，增加電機端電流，保證電機正常運行。
3、軟啟動器適用于哪些地方？
原則上，籠型異步電動機適用于各種不需要調速的場合。 目前應用范圍為交流380V（或660V），電機功率從幾千瓦到800kW不等。 軟啟動器非常適用于各種需要軟啟動和軟停止的水泵負載或風機負載。 同樣對于變負載工況，電機常年處于輕載運行，只有在短時或短時重載的場合，軟啟動器的應用才有輕載節能的效果。
逆變器是將工頻電能（50Hz或60Hz）轉換成各種頻率的交流電能軟啟動啟動電流過大，實現電動機無級調速運行的裝置。 其中，控制電路完成對主電路的控制，檢測電路將交流電轉換為直流電，直流中間電路對檢測電路的輸出進行平滑混頻，逆變電路將直流電逆變?yōu)榻涣麟? 對于需要大量計算的逆變器，如矢量控制逆變器，有時需要一個用于轉矩估算的CPU和一些相應的電路。
軟啟動電機的好處
隨著我國經濟的發展，電機的應用越來越多，人們對電機的啟動方式也越來越重視。 一般來說，當電機功率超過30KW時，應使用電機軟啟動柜，否則會嚴重影響電網中其他設備的使用和運行，并損壞電機本身。
電機直接全壓?jiǎn)?dòng)的危害和電機軟啟動柜的好處
1.引起電網電流波動，影響同一電網內其他設備的運行
交流電動機全電壓直接啟動時，啟動電壓會達到額定電壓的4～7倍。 當電動機的容量比較大時，啟動電壓會引起電網電流的大幅度增加，影響同電網其他設備的正常運行。
電機采用軟啟動柜時，啟動電壓通常為額定電壓的2～3倍，電網電流波動率通常在10%以內，對其他設備影響很小。
2、對電網的影響
對電網的影響主要表現在兩個方面：
① 超小型電機直接啟動的大電壓對電網的影響幾乎類似于單相漏電對電網的影響，往往會引起功率振蕩，使電網失去穩定性。
②啟動電壓富含大量高次紋波，會與電網電路參數產生高頻諧振，導致繼電保護失靈、自動控制失靈等故障。
當電動機用軟啟動柜啟動時，啟動電壓大大提高，上述影響可完全減輕。
3、破壞電機絕緣，增加電機壽命
① 高壓形成的焦耳熱反復作用于導線外絕緣層，加速絕緣層老化，增加其壽命。
②大電壓形成的機械力使導線相互摩擦，增加絕緣壽命。
③高壓開關跳閘時，觸點的抖動現象會在電機繞組定子上形成工作過電流，有時會達到外加電流的5倍以上，如此大的過電流會對電機絕緣造成很大的損壞。
電機使用軟啟動柜時，最大電壓提高一半左右，產生的熱量?jī)H為直接啟動的1/4左右，絕緣壽命將大大延長； 軟啟動時電機端電流可從零開始調整，完全減少過流損壞。
4、電力對電機的損壞
大電壓對電機繞組線圈和轉子鼠籠形成較大的沖擊力，會導致夾緊松動、線圈變形、鼠籠開裂等故障。
電動機采用軟起動柜時，由于最大電壓小，沖擊力大大減小。
5、機械設備損壞
全壓直接啟動的啟動轉矩約為額定轉矩的兩倍。 如此大的扭矩突然加在靜止的機械設備上，會加速蝸桿甚至齒的腐蝕，加速皮帶腐蝕甚至扭曲皮帶，加速風機葉片的疲勞。 擰斷風葉等。
采用軟起動柜的電機起動轉矩不會超過額定轉矩，完全可以克服上述缺點。
空壓機采用軟啟動的好處
1.減少維護
在傳統的星三角啟動方式中，電動機在啟動過程中，接觸器銜鐵斷路時會有很大的電壓通過，導致接觸器壽命降低。
用軟啟動器控制機組的主電動機，通過晶閘管可控硅的門極觸發控制電路的控制，來控制或限制電動機的啟動電壓。
2.增加系統可靠性
傳統的星三角啟動方式通過器件組合實現過載、欠載和缺相保護，接線麻煩軟啟動啟動電流過大，故障率高。 系統可靠性差。
事實上，空壓機的軟啟動可以大大提高空壓機的啟動電壓，防止空壓機啟動時因啟動電壓過高而對設備造成沖擊和損壞； 根據壓縮空氣的需求，可以精確匹配電機。 權力防止浪費； 同時，氣體設備的生產過程可以保證壓力的穩定性，非常有利于企業產品質量的控制。
