實驗一探索平面鏡成像的特性
試卷1探索平面鏡成像的特點
初中： 班級： 姓名：
一、實驗目的
1、觀察平面鏡的成像，探究平面鏡成像的特點。
2、體會“等價替換”和“分析歸納”的方法。
2.實驗設備（10分）

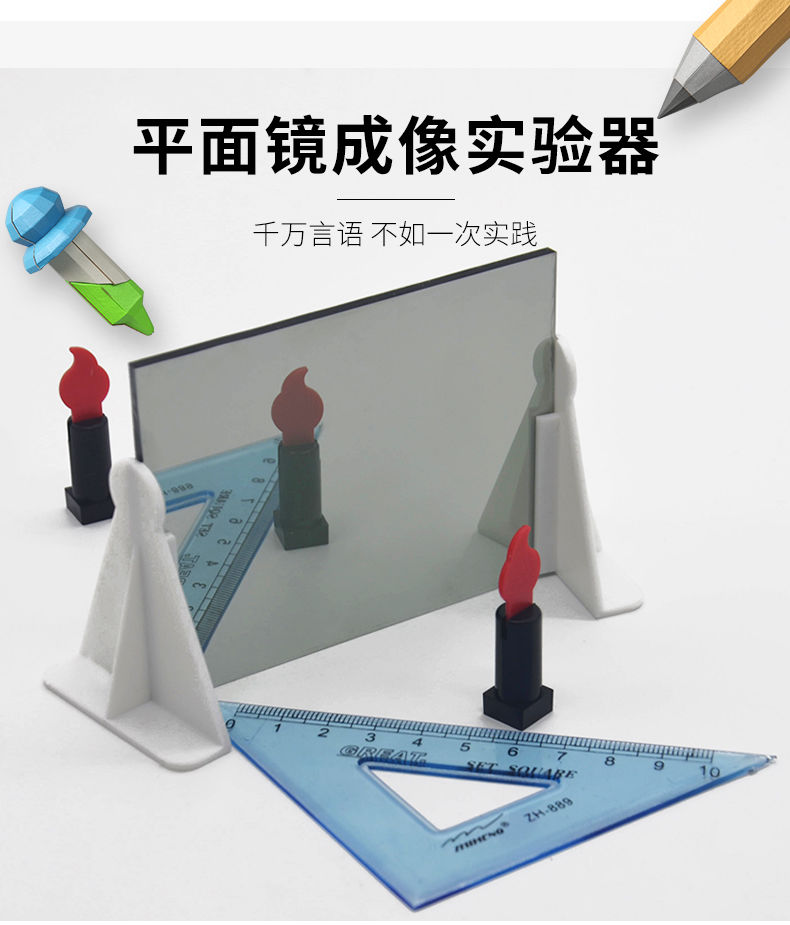

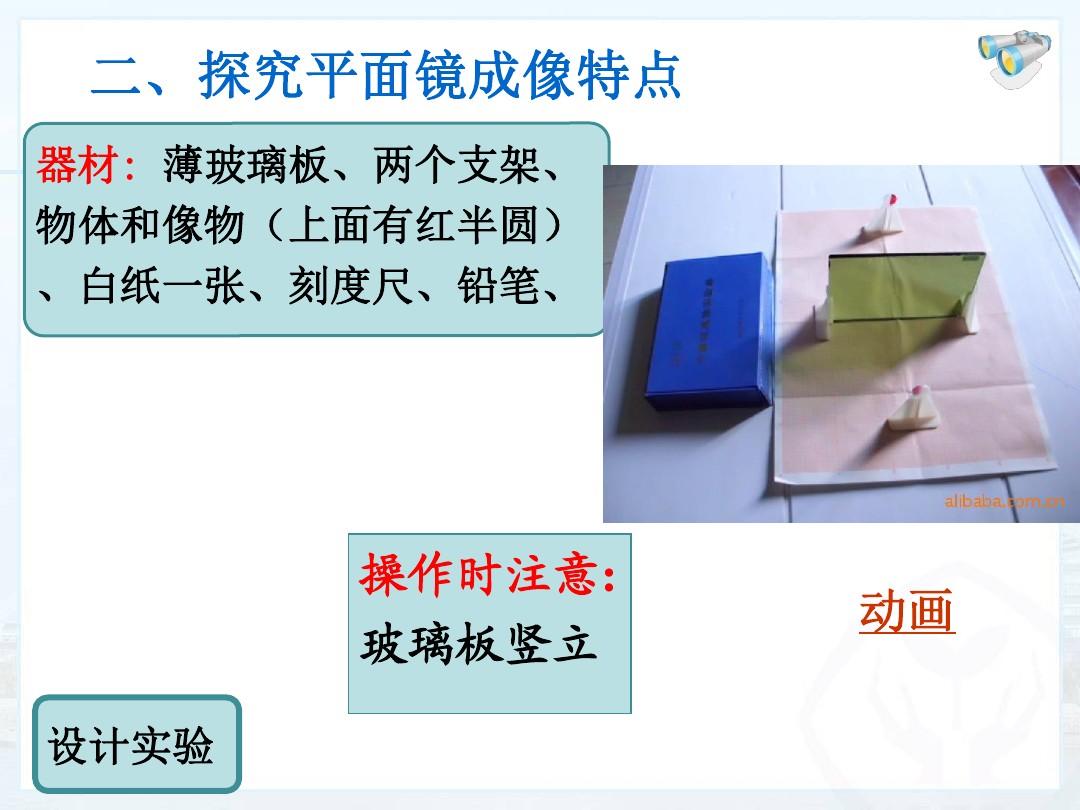

1、實驗器具：一模一樣的蠟燭一對（也可以用其他合適的替代品）、平板玻璃、托架、白紙、天平、直角三角板、量角器、鉛筆、光幕、火柴。
2.檢查實驗器材是否齊全，舉手示意監考人員。
3.實驗過程與推理（80分）
1、將白紙平鋪在桌面上，用筆和刻度在白紙中間畫一條水平線，按圖安裝好實驗設備，用直角三角形檢查玻璃是否板垂直于白紙。
2. 點燃一支蠟燭，將其置于玻璃板上方某處，觀察其影像。 然后用一個光屏顯示連接，貌似可以在光屏上呈現。
3、用另一支蠟燭與玻璃板背面相通，觀察是否能與圖像重合。 重疊后，用筆在物體和圖像的位置A和A'上做標記。
4. 任意改變蠟燭在玻璃板上的位置兩次。 操作同步驟3，在白紙上分別標出物像位置B、B'和C、C'。
5、取出白紙，將A與A'、B與B'、C與C'連接起來，觀察并用量角器檢測三者中像、物連線與平面鏡的傾角進行實驗，然后用尺子測量A和A'、B和B'、C和C'到鏡子的距離平面鏡成像的實驗平面鏡成像的實驗，將數據填入下表。
實驗編號
圖像、物體與鏡面連線的傾斜角度數
物體到鏡面距離/cm
像距鏡面距離/cm
1個
2個
3個
6.實驗推斷
(1)平面鏡所成的像(填“虛”或“實”)。
(2)平面鏡所成的像和物體的大小。
(3)像與物體的連線和鏡面。 (4)像與物與鏡面的距離。
4.整理實驗設備（10分）
