點光源，顧名思義，光線從一個清晰的點開始。 光線被散射。
平面光源是指平行光源，即光線是平行的，通常將太陽光視為平行光。
CAD繪圖中如何表達光源
在CAD平面圖中，光源的表示方法一般可分為兩種：
1、利用CAD的照明工具勾勒出光源的輪廓。 在CAD中，有多種照明工具可以用來勾畫點光源、平行光源、聚光燈等光源的效果。 例如，您可以使用照明工具創建代表太陽的平行光源并將其投射到建筑立面上，從而在平面圖中呈現光影效果。
2. 在平面圖上使用符號或標記來表示光源。 在 CAD 平面圖中，您可以添加符號或標記來表示光源。 例如，常用來表示光源的符號有太陽頭、燈泡、火焰等。根據具體的繪圖要求，可以在平面圖上放置相應的符號或標記來表示光源的位置和方向。
需要注意的是，在繪制平面圖時，光源的表示方法要符合實際的光源療效，同時要根據具體情況選擇合適的、標準化的光源表示形式。圖紙要求和療效要求。
圖為光源S通過平面鏡反射的兩束光線。 請畫圖確定光源位置并完成光路圖
第一種方法：首先將兩條反射光線AB、CD延長并相交于一點S′，通過平面鏡作S′的對稱點S，即發光點的位置，并將其連接起來對SB、SC繪制入射光，如圖：
第二種方法如下：先通過A點做一條垂直于鏡面的法線，在法線左側畫入射光線指向入射點，注意反射角必須等于入射角，以同樣的方式畫出反射光線CD的入射光線。 入射光線的交點S就是發光點的位置，如圖：
投影機容量變換成像的光路圖如圖所示
投影機使用的光源包括傳統的高硬度二氧化碳放電光源（如超高壓汞燈、短弧氙氣、金鹵燈等）和以LED光源、激光光源為代表的新型光源。
傳統光源投影機在使用一段時間后，一般會隨著光源發出的光伏光的衰減，投射出的圖像會變暗、變黃（如色溫衰減、色彩飽和度和對比度增加等）。 在高使用場合，雖然燈泡仍然發光，但為此必須更換燈泡。 因此，光衰成為使用傳統光源的投影機的一大障礙。
隨著半導體照明技術和激光技術的發展，LED光源和激光光源不僅在照明領域得到快速發展，而且在顯示領域也得到了廣泛的應用。 LED是新光源中最早應用于投影儀的產品，因為LED可以讓投影儀的成像結構越來越簡單，所以規格小、攜帶方便、使用簡單的投影儀產品給教學、商業帶來了很大的好處和個人娛樂。 非常方便。
同時，作為一種全新的投影光源，激光的出現解決了使用傳統光源的投影機在色溫衰減、色彩、功耗等方面的缺陷。冷光源平面鏡成像圖片示意圖，具有即時點亮功能，從根本上消除了使用傳統光源時需要等待通電穩定點亮的情況。
擴展信息
按光路可分為透射型和反射型兩種。
反射式物理投影儀，將光源發出的光直接照射到被投影物體上，物體的反射光經過鏡子反射，通過投影鏡頭成像在屏幕上。 因為反射式投影機工作時平面鏡成像圖片示意圖，到達屏幕的光線經過二次反射，消耗大量的光能，因此圖像的照度較低。
透射式投影儀，它首先會聚來自光源的光線，透過被投影的畫面和器皿，然后通過鏡頭形成圖像，投射到屏幕上生成圖像。
結構
月牙鏡：凸凹透鏡，形狀像新月，由硬質玻璃制成，放置在聚光鏡和光源之間，凹面面向光源，具有隔熱的作用，同時起到擴大寬容角、提高光源利用率的作用。

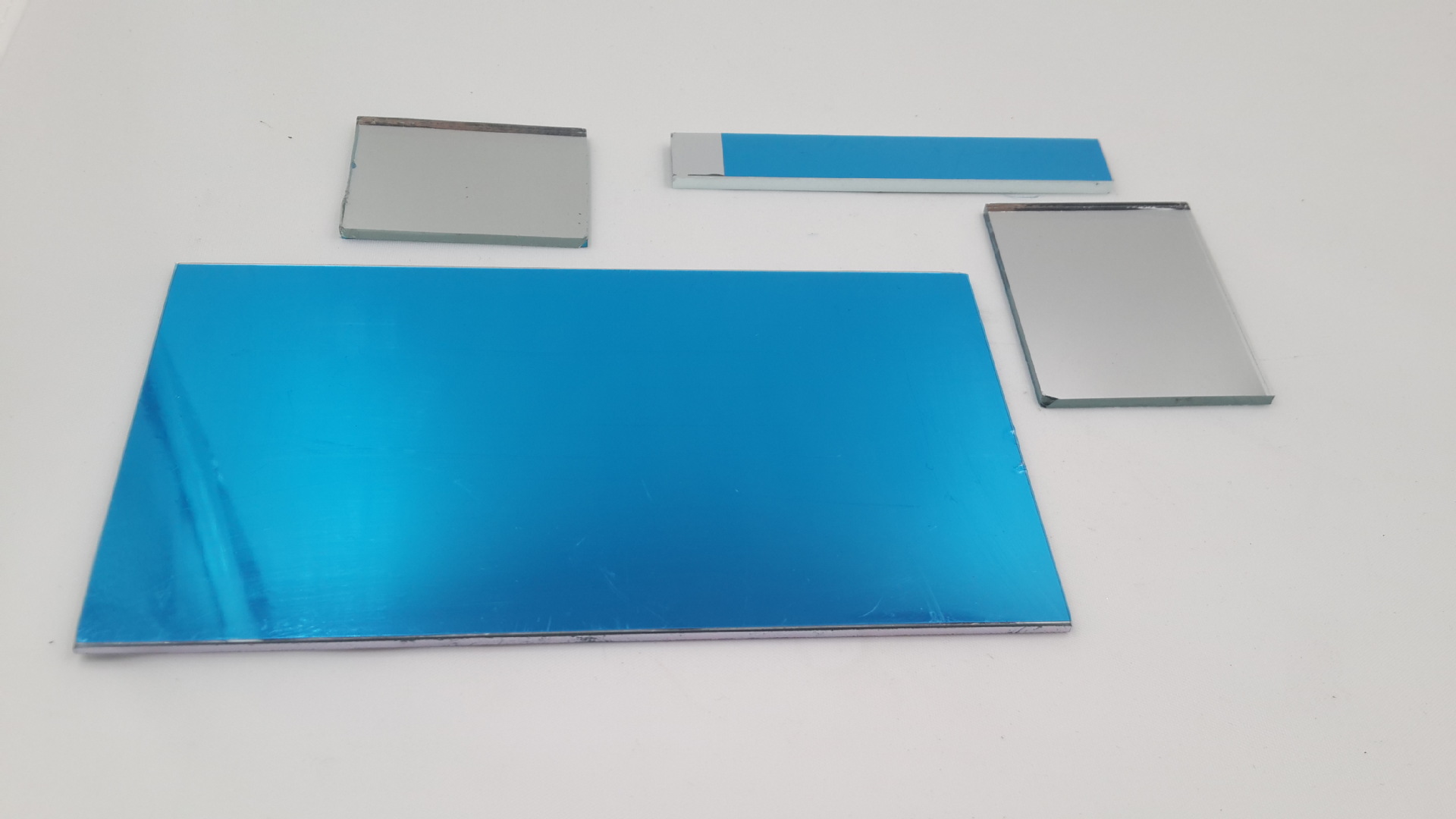

反射鏡：平面鏡，可調節角度以改變投射光路的光軸方向。
光源：一般選用色溫高、光色好的燈泡。
聚光鏡：一般是塑料或有機玻璃制成的螺紋透鏡。
