第4講┃光現象圖7.如圖4-27所示，O'為O在平面鏡中所成的像，畫出圖中平面鏡的位置，并畫出AB在平面鏡中所成的像鏡子。 【答案】如圖第4講┃光現象圖8。如圖4-28所示，是甲魚試圖攻擊樹根上的動物A的圖，A'是大閘蟹看到的鳥的圖像。 請根據A'的位置，畫出動物A到海面的入射光線和折射光線，然后折射到魚眼中。 【答】如圖所示。 第四講┃光現象圖9.如圖4-29所示，一束光線從直角三角形玻璃塊的AB面垂直入射，從玻璃塊的AC面出射。 畫出這個過程的光路圖。 【答案】第4講┃光現象圖10． [2013·陜西] 圖4-30中畫出光線SA經池壁反射后的反射光線和反射光線出海面后的折射光線。 【答案】第4講┃光現象圖11． [2012·包頭] 如圖4-31所示，a、b是水底物點經海面折射后發出的兩束光線，A、B代表物點（或像點）及其像點（或物點）。 (1) 其中A代表。 (2)完成物點成像光路圖。 像點講座4┃光現象圖12。如圖4-32所示，光線CO射向半正方形玻璃塊的中心O。 請畫出圖中光線分別經過平面界面AOB和圓弧界面AMB時的光路圖。
【答】如圖所示。 第4講┃光現象圖13.如圖4-33所示，經過凸透鏡焦點的光線AO經過凸透鏡后沿OB方向出射，凸透鏡的位置和繪制焦點F。 （保留畫圖痕跡）【答】如圖第4講┃光現象畫14所示。如圖4-34所示，給定一束光的邊緣光線a的傳播路徑，請畫出該傳播路徑根據光反射定理畫出另一條邊緣光線b，并在實線框器件中畫出相應的光路。 【答】如圖所示。 第四講┃光現象繪圖 15、根據圖4-35中的入射光線和折射光線，在圖中實線框內畫出相應類型的透鏡。 【答案】第四講┃光現象圖 1． 小文和小曼在探索“光的折射定律”時，通過實驗收集了一組實驗數據。 當入射角為45°時，折射角為30°，但馬達哈的小文并沒有及時在畫面中標記出折射光。 的位置。 請畫出如圖4-36所示的折射光。 根據該圖，我們可以知道光傳播方向改變的角度。 15°講座4┃光現象圖2.測試視力時，將視力表放在受測者大腦的后上部，受測者識別旁邊墻上的平面鏡中的圖像，以及距離平面鏡中的視力表圖像與被測者之間的距離要求為4.6m。
盡量在圖中準確地畫出：（1）平面鏡的位置； (2)通過受檢者的嘴通過平面鏡看到的受檢者腳背上的點P的光路圖。 【答】圖解講座4光現象繪制講座4┃光現象繪制測試點10光反射繪制┃測試點獨立梳理和預熱反饋┃1. 反射光路圖的垂直左邊等于第四講光現象的畫法 2.光反射畫法 (1)反射光(或入射光)畫法：畫法線，確定入射角(或反射角)角），并根據兩個角度的關系制作反射光（或入射光）。 (2)畫出平面鏡的位置：先畫出入射光與反射光夾角的平分線，即法線，然后畫法線在頂點(入射點)的垂線）傳遞角度，即平面鏡的位置。 第四講┃光現象繪制測試點 11 平面鏡圖像繪制 1、平面鏡成像光路圖（1）如圖4-2所示，兩束入射光線從發光點S引出，射到平面鏡上。 (2) 制作兩條入射光線的法線。 (3)根據光的反射定理(反射角等于入射角)制成反射光。 (4)作兩條反射光線的反向延長線(用實線畫出)，交點為像點S'。 第四講┃光現象圖 2. 平面鏡成像光路圖要點 第四講┃光現象圖 3. 平面鏡圖像圖 (1) 求像點（或發光點） ①如圖 4-如圖4所示，通過點S（或S'）畫一條到平面鏡的垂直線（用實線畫）。

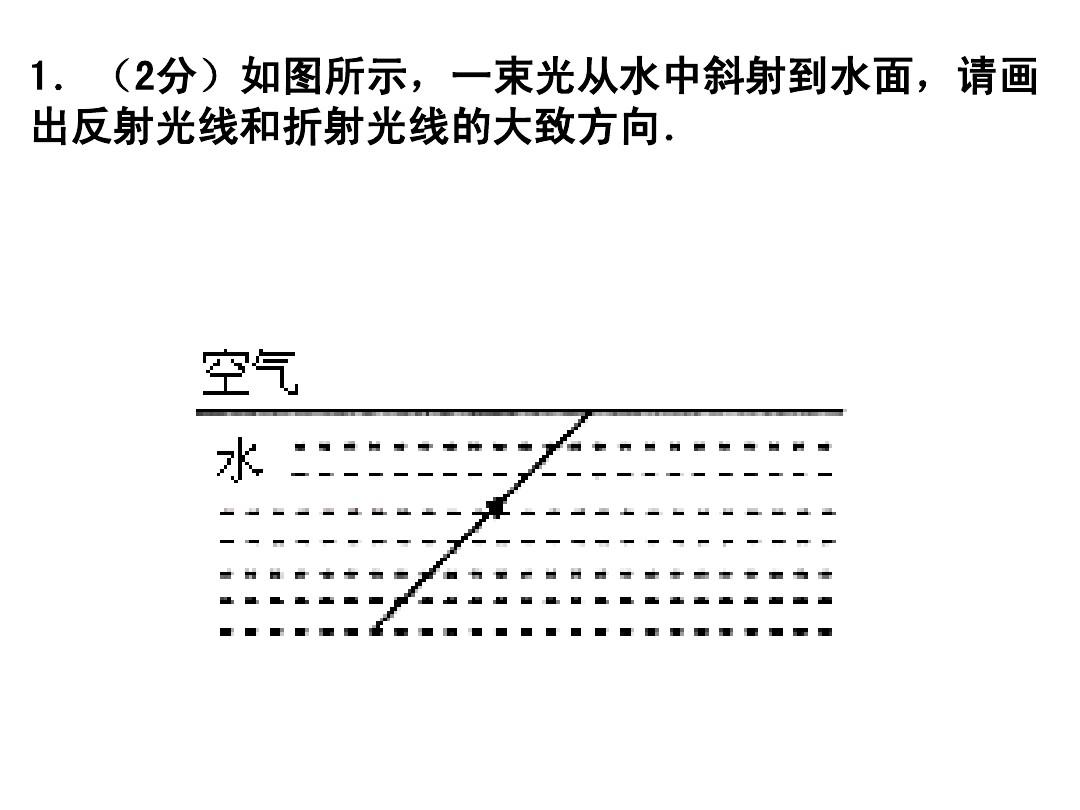

②截取S'（或S）點，使S'（或S）點到鏡子的距離等于S（或S'）到鏡子的距離。 ③ 畫出像點S'（或發光點S）（用實線畫出）。 第四講┃光現象繪圖 (2) 根據入射光繪制反射光 ①根據物像關系確定像點（實線）。 ②連接圖像點和入射點（實線），并延長它（虛線），用箭頭標記。 第四講┃光現象繪圖 (3) 根據反射光畫出入射光 ① 將反射光反向延伸（實線），交點為像點。 ② 根據物體與圖像的關系，找到發光點。 ③ 畫出入射光并用箭頭標記。 第四講┃光現象繪圖（四）根據發光點和反射光上的一點畫出光路圖①根據物體與像的關系求出像點。 ② 將圖像點與反射光上的點連接起來。 第四講┃光現象繪制測試點 12 光折射繪制 1、光折射成像光路圖 (1) 從發光點A引出兩束入射光線，射到界面上。 (2) 制作兩條入射光線的法線。 (3)根據折射定律，光線從水底斜射到空氣中，折射光遠離法線，形成折射光。 (4) 制作折射光的反向延長線(用實線繪制)，交點為像點A'。 第四講┃光現象繪圖 二、光折射成像繪圖要點 （1）根據“光速高（密度低）、光與法線傾角大”的定律確定折射光線（或入射光線） 。 (2)實像點、折射點、折射光線（或折射光線上的任意一點）在同一條直線上。
(3)光折射成像時，實像點始終位于物體上方。 (4)當光垂直入射時，傳播方向不變，反射和折射同時發生，入射角、反射角、折射角均為0°。 第四講┃光現象繪制測試點 13 透鏡特殊光繪制 1、凸透鏡的三種特殊光線（如圖4-9） （1）平行于主光軸的光線經折射后通過焦點通過凸透鏡。 (2)通過焦點的光線經凸透鏡折射并平行于主光軸。 (3)穿過光中心的光的傳播方向保持不變。 第四講┃光現象圖二、凹透鏡的三種特殊光線（如圖4-10） (1)平行于主光軸的光線經凹透鏡折射后平面鏡成像實驗考點總結，折射光線的反向延長線通過焦點。 (2)折射光線經凹透鏡折射后與從面向凹透鏡的左焦點射出的光線平行于主光軸。 (3)穿過光中心的光的傳播方向保持不變。 第四講┃光現象繪圖 1、如圖4-11所示，垂直放置平面鏡，根據圖中的反射光嘗試畫出其對應的入射光。 【答】如圖所示。 第四講┃光現象圖2.如圖4-12所示，有一束入射光AO經平面鏡反射后沿OB方向出射。 請找出圖中平面鏡的位置并畫出平面鏡。 【答】如圖所示。 第四講┃光現象繪圖3.【2013·蘇州】根據平面鏡的成像特性，畫出物體AB在平面鏡MN中的像，如圖4-13。
【答】如圖所示。 第四講┃光現象圖 4.【2013·云南】請畫出圖4-14中入射光AO對應的粗略折射光。 【答】如圖所示。 第4講┃光現象繪圖5. [2013·廣東] 如圖4-15所示，請畫出入射光線或折射光線，使光路完整。 【答案】第4講┃光現象圖6． 根據圖4-16中透鏡折射的光線畫出入射光線。 【解答】圖4講座┃光現象繪圖┃測試互動探索與方法歸納┃實例一如圖4-17所示，是一種稱為“角反射器”的光學器件。 一束激光沿ab方向入射到平面鏡S1上。 盡量使圖中平面鏡S1和S2反射的光路一致，并保留必要的繪圖痕跡。 第四講┃光現象圖 【答案】如圖4-18 【分析】“角反射器”的特點是對光進行兩次反射。 根據反射定理，經過兩次反射的光等于入射光平行。 第四講┃光現象 畫兩個相互垂直的平面鏡，無論光線從哪個方向射到任何平面鏡上，經過兩次反射后的光都與原來的入射光平行。 第4講┃光現象繪圖例2 圖4-19顯示了光進入玻璃塊時的入射光和出射光。 請用尺子畫出在玻璃塊內傳播的光。 第4講┃光現象圖【答案】如圖4-20【分析】入射光從空氣斜射入玻璃塊后，折射光會接近法線，斜射時當空氣從玻璃塊內部排出時，折射光將遠離法線，并且光在玻璃塊內部沿直線傳播。
題中我們知道了第一折射點和第二折射點，所以我們只需要連接兩個折射點并標記光的傳播方向即可。 第四講┃光現象繪圖 當玻璃塊的兩個表面平行時，斜入射到玻璃塊上的入射光線與從玻璃塊斜射入空氣的折射光線是平行的。 第四講┃光現象繪圖┃試題自練及名師預測┃1. 眾所周知，玻璃的折射率比空氣的折射率小。 當一束激光AO從空中斜射到平行玻璃磚的上表面，經過兩次折射后從玻璃磚的下表面射出時，以下四種折射光路圖可能是正確的：（ )B講座4┃光現象圖2. [2013·煙臺] 如圖4-22所示，A、B是某發光點S經平面鏡MN反射后發出的兩束反射光線。 嘗試畫出這兩條反射光線的入射光線，并確定發光點位置。 【答】如圖所示。 第四講┃光現象繪圖 3、如圖4-23所示，請根據平面鏡的成像特性，畫出物體AB在平面鏡MN中形成的圖像。 【答】如圖所示。 第四講┃光現象圖4. [2013·南京] 如圖4-24所示，當光線斜射到空氣和玻璃的界面上時，會發生反射和折射。 圖中標出反射角β，并用箭頭標出折射光線的傳播方向。 【答】如圖所示。 第四講┃光現象繪圖 5. 在圖 4-25 中畫出平面鏡的位置。 【答】如圖所示。 第4講┃光現象圖6.如圖4-26所示，S為發光點平面鏡成像實驗考點總結，S'為其在平面鏡中形成的像，SA為S發出的光束。請畫出發光點的位置圖中平面鏡和SA從平面鏡反射的光。 【解答】如圖
