看看實物，畫出電路圖。 明確各個元件的位置，然后畫圖看圖，將元件連接起來畫圖。 根據要求設計電路。 找出錯誤的電路并畫出正確的電路圖。 一般來說初中物理電路圖怎么看短路，考試時都會用到以上四種圖片，下面詳細講解它們的繪制方法。根據電路圖連接實物圖

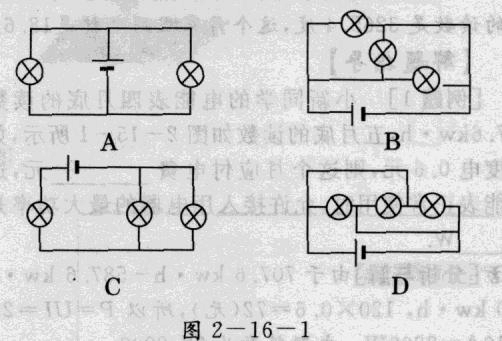

首先，你必須理解圖片。 如果你看不懂圖，你怎么畫呢？ 電路中有兩種連接方式：串聯和并聯。
串聯電路的連接方法：串聯電路很容易識別，先找到電源的負極初中物理電路圖怎么看短路，用筆尖沿電壓方向依次前進，直到電源的正極。

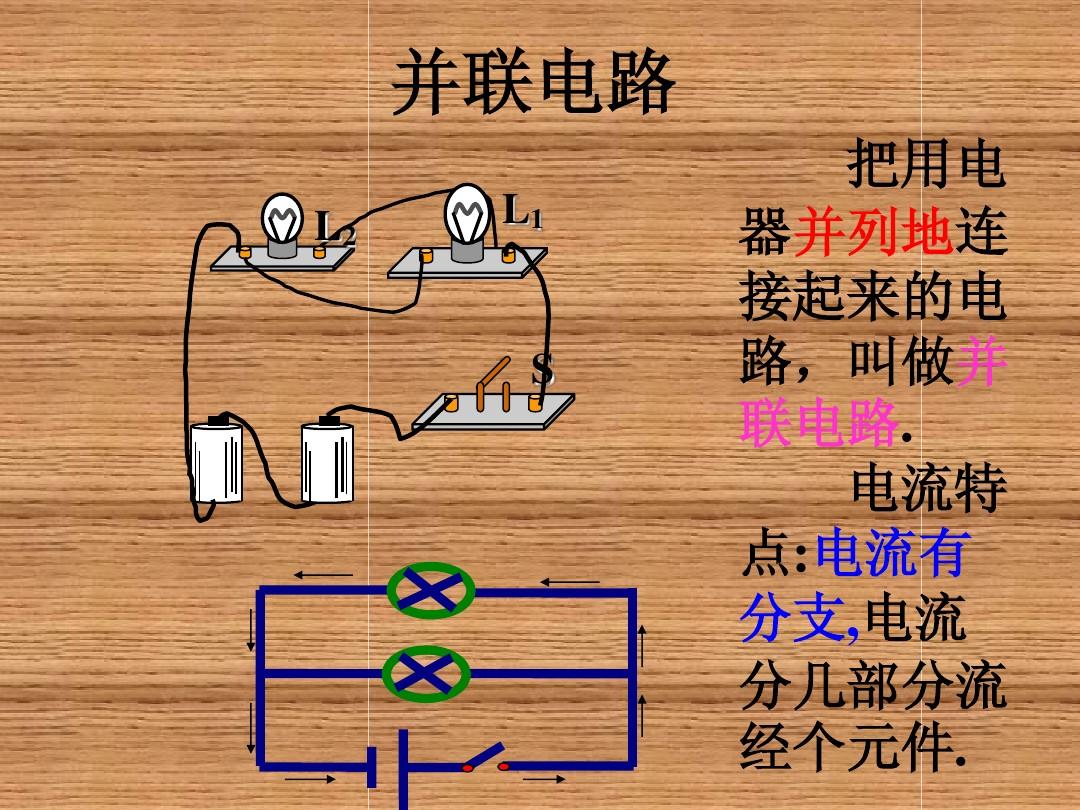

并聯電路的連接方法：從電源負極開始，先完成一條路的連接，找出分支點，然后將另一路準確連接。
注意：（1）接線應引在設備端子上； (2)導線不能交叉；
、看實物圖電路圖
串聯電路的畫法：從電源負極開始，依次畫出各電路器件。
并聯電路的畫法：先確定分支點，畫出各支路的電路，然后依次畫出各路點之間的各支路。
注意：
(1)使用統一規定的元件符號；
(2)連接線應水平、垂直，并在拐角處畫直角；
(3)設備不能放置在角落；
3、錯誤電路的識別
通常錯誤發生在以下幾種情況：
是否存在漏電現象，即電壓不經過家用電器直接返回電源正極； 是否存在局部短路，局部漏電的家用電器無法工作； 選擇不合適（太大或太小）； 滑動變阻器接錯（全部向上或全部向下）
