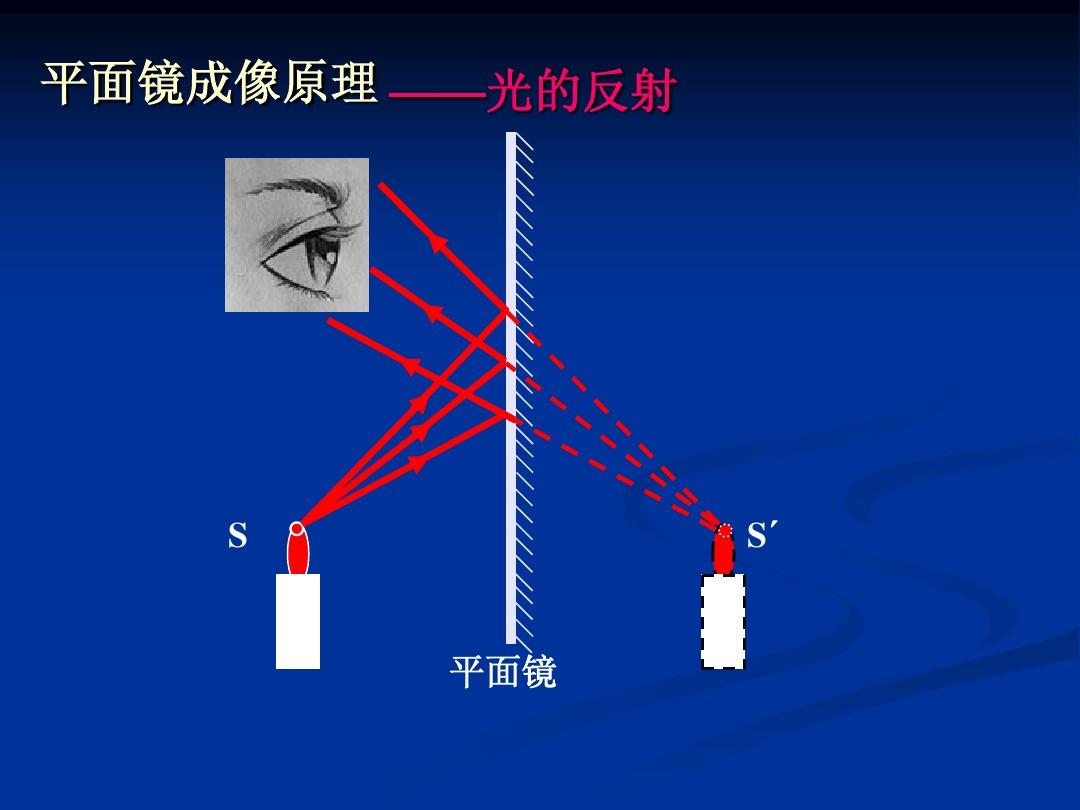

平面鏡圖像的繪制一般有兩種方法：對稱法和光路圖法
一是根據平面鏡的成像特性來畫——“平面鏡中物體所成的像與物體總是相對于鏡面對稱”。 我們稱這些繪圖方法為對稱方法； 另一種方式是基于光的反射定理——即根據光的傳播路線來畫圖。 我們將這些繪制方法稱為光路圖方法。
【例1】發光點發出的光經過平面鏡反射如圖1所示。請畫出圖來找出發光點的位置。
平面鏡成像
方法一：對稱法
①將兩條反射光線向鏡子背面延伸（注意：鏡子后面的反向延長線必須使用實線），使它們相交于S'點；
②從S'點到鏡面畫一條垂線平面鏡成像口訣法，使其與鏡面相交于O點，然后從O點向鏡面的正面延伸至S點，使SO=S'O（注：發光點與真實圖像點的連線必須是實線），則S點就是發光點的位置（如圖1所示）。
技巧二：光路圖法
① 從兩條反射光線與鏡面的交點畫一條到鏡面的垂直線（即法線）。
②根據光反射定理“反射角等于入射角”，兩束反射光線的入射光線相交的點就是發光點（如圖2所示）。
注意：法線必須使用實線，并且入射光線必須標記傳播方向。
平面鏡成像
【例2】根據平面鏡的成像特性，畫出物體AB在平面鏡中的圖像如圖2。
平面鏡成像
分析：本題要求根據平面鏡的成像特點，在平面鏡中畫出物體AB的像。 在這些情況下，我們只能根據平面鏡的成像特性，利用對稱的方法在平面鏡中畫出物體的圖像。 如果題目沒有要求按照哪種原理來繪制，我們也可以使用上述兩種方法中的任意一種來制作物體在平面鏡中的圖像。
方法一：對稱法
①確定物體AB上兩個（或多個）可以描述物體形狀的點AB（或多個點）。
② 從兩點AB（或多點）向鏡面畫一條垂直線，并延伸到鏡子后面的A'B'（或多點），使得鏡子后面各對應點到鏡面的距離與鏡子前各點到鏡子的距離相等相同。
③用實線連接鏡后各對稱點，即可得到物體在平面鏡中的圖像（如圖3所示）。
注意：物點與像點的連線必須使用實線平面鏡成像口訣法，物體在平面鏡中形成的圖像也必須使用實線。 如果物體有方向，那么物體在平面鏡中形成的像也一定標出了方向。
技巧二：光路圖法
①確定物體AB上兩個（或多個）可以描述物體形狀的點AB（或多個點）。
②從兩點AB作兩條入射光線射向鏡面，然后根據光的反射定理作各條入射光線的反射光線。
③將各反射光分別延伸到鏡后交出A'B'的兩點（或多點），用實線連接A'B'，得到在平面鏡實像中形成的物體AB。 （如圖4所示）。
注意：法線、鏡子反射光的反向延長線與物體形成的圖像必須使用實線。 如果物體有方向，那么物體在平面鏡中形成的像也一定標出了方向。
