備戰2020年中考物理輪復習
主題4 鏡頭解密及應用問題
經常問的問題
本章知識點如下表所示：
本章主要內容包括鏡頭、生活中的鏡頭、鏡頭成像規則、眼睛與眼鏡、顯微鏡與望遠鏡五個部分。 本章主要知識點如下表（表1）：

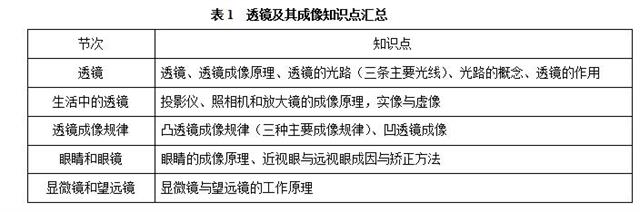

表1 鏡頭及成像知識點匯總
一般知識點回顧
知識點1：鏡頭
了解凸透鏡和凹透鏡：（1）形狀特征（2）對光的影響（3）三種特殊光線
知識點2：凸透鏡成像規律及其應用
1.探索凸透鏡的成像規律
(一)實驗裝置：
（2）實驗擴展①遮蓋部分凸透鏡，成像特性不變，圖像變得__更暗__； ②蠟燭與光幕交換后，物距變為像距，像距變為物距，圖像大小與交換前相同。 相反，這也說明了光路的可逆性

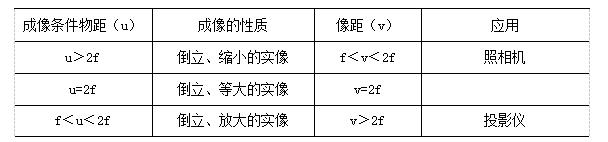

凸透鏡成像規律
2.凸透鏡成像規律及其應用

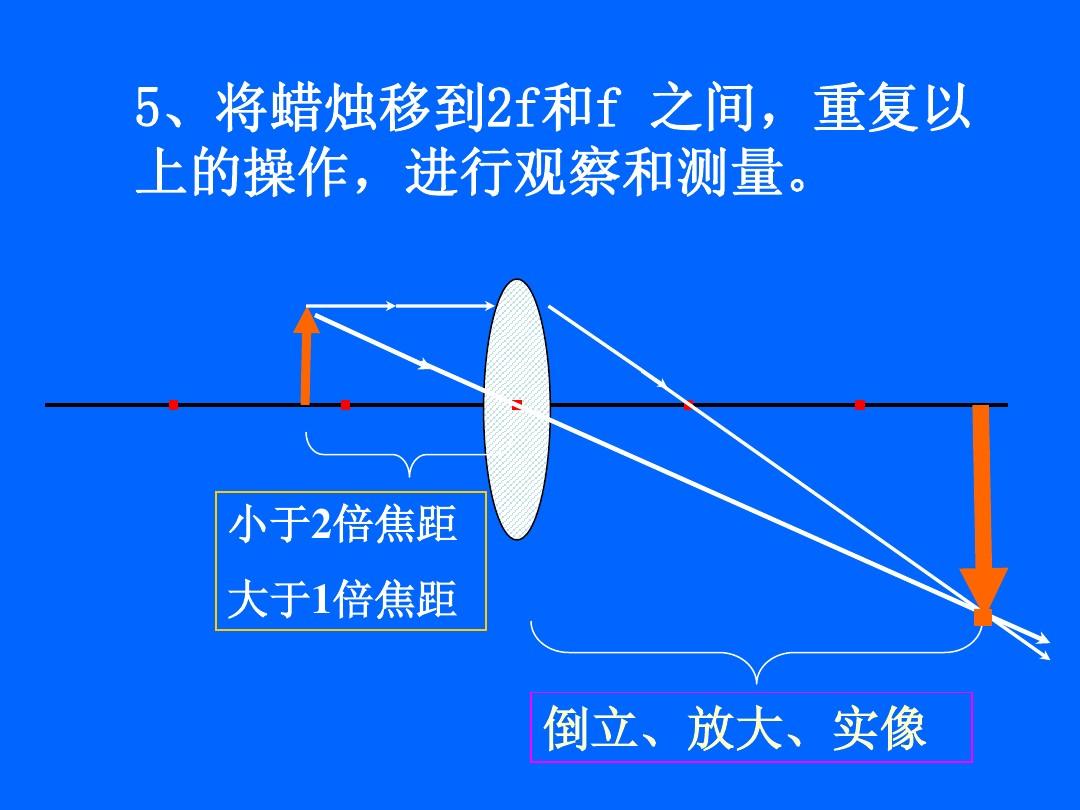

物體到凸透鏡的距離u： (1) u>2f (2) u=2f (3) 2f>u>f (4) u=f (5) u
知識點3：眼睛和眼鏡
近視和遠視：（1）視覺特征（2）形成原因（3）成像位置（4）矯正鏡片
補充特殊知識點
1.解決問題的深情話語：“近處的事物似乎很遠，形象也變得更大?！?遠處的東西看起來很近，圖像變小了”
理解物像的含義①：物是指物距，像是指像距。 當物距小于像距時，圖像變大，反之亦然。
例2：在探究凸透鏡成像規律的實驗中，當蠟燭火焰、凸透鏡、光幕處于圖中所示位置時，可以在光幕上得到清晰的圖像。 利用該成像原理，可以得到( )
A. 幻燈機 B. 相機 C. 放大鏡 D. 潛望鏡
理解物像的含義②：物近是指物體（蠟燭）距離鏡頭較遠時。 這時，為了能夠在光幕上正常成像，圖像（光幕）必須遠離鏡頭，重新成像后就會變成放大的圖像。 就像，反之亦然。
例3：在“探索凸透鏡成像規律”的實驗中，當物體從遠離鏡頭的地方（小于一個焦距）逐漸靠近鏡頭時幻燈機成像規律，下列哪種說法是正確的？
A.圖像越來越大，光幕必須遠離鏡頭，并且是正立的實像。
B．像越來越大，光幕離鏡頭一定遠，是倒立的實像。
C.像越來越大，光幕必須靠近鏡頭，是倒立的實像
D.像越來越小，光幕離鏡頭一定遠，是倒立的實像。
三：求焦距的三種方法
1.利用不等式求焦距
例4：張強同學在光具座上進行的“研究凸透鏡成像”實驗中，當光幕、透鏡和蠟燭火焰的相對位置如圖所示時，可以在光板上得到清晰的圖像。光幕。 由此看來，他所使用的凸透鏡的焦距是（）
A. 必須大于 20 厘米 B. 必須在 10 厘米至 16 厘米之間
C. 必須小于 8 厘米 D. 必須在 8 厘米至 10 厘米之間
2.利用：“使用最小和最亮的點找到焦距”
例5：在探索凸透鏡成像規律的實驗中：
(1)如圖A所示，平行光直接照射在凸透鏡上，光屏上出現一個最小最亮的光斑，則凸透鏡的焦距
：實驗前應調整燭焰、凸透鏡、光幕的中心，使之處于同一高度。
(2)實驗時，當蠟燭與凸透鏡的距離如圖B所示時，在光屏上即可得到清晰的倒立實像。 生活中利用這一規律制作的光學儀器就是。
(3)實驗過程中，由于實驗時間較長，蠟燭變短，光幕上蠟燭火焰圖像的位置發生側移。
（可選“上”或“下”）。
(4)如圖C所示，在蠟燭火焰和凸透鏡之間放置一副眼鏡。 發現光幕上的圖像由清晰變成了模糊。 將光幕移動到鏡頭適當距離后，光幕上再次出現清晰的圖像，則眼鏡為眼鏡
選擇“近視”或“遠視”
。
3：用物距等于像距求焦距
例6：在“探究凸透鏡成像規律”的實驗中，小何記錄并畫出了像到凸透鏡的距離υ與物體到凸透鏡的距離u之間的關系。 如圖所示，下列哪個判斷是正確的？ ( )
A、凸透鏡的焦距為16cm
B、當u=12cm時，在光屏上可以得到縮小的圖像
C.當u=20cm時，形成放大的圖像。 投影儀就是根據這個原理制作的。
D、將物體從距凸透鏡12cm到24cm處移動時，像逐漸變小
四：凸透鏡和凹透鏡對成像影響的區別
1、凸透鏡對光線有會聚作用（也叫超前成像）
2、凹透鏡對光線有發散作用（也稱延遲成像）
3、近凹遠凸、近前遠后
例7：如圖所示，如果將近視眼鏡的鏡片放置在蠟燭和凸透鏡之間，為了在光幕上形成正常圖像，光幕應向側面移動。

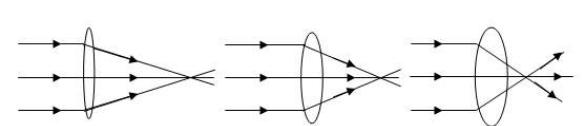

五：凸透鏡形狀的特點及影響：“胖小強”
例8：如圖所示，樂樂用自制的水透鏡探索凸透鏡的成像規律。 當水倒入水透鏡時，水透鏡的焦距會變小； 當水從水透鏡中被抽出時，水透鏡的焦距會變小。 會變大。

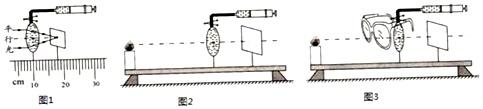

(1)如圖1所示幻燈機成像規律，平行于主光軸的光束射向水透鏡，在光屏上獲得最小光斑。 那么此時水透鏡的焦距為___cm。 (2)當學生將蠟燭、水透鏡和光幕移動到圖2所示位置時，可以在光幕上看到清晰的圖像。 此成像功能可用于制作___（可選“相機”或“投影儀”）； 如果您只顛倒蠟燭和光幕的位置，您將在光幕上看到清晰的圖像___（可選“可以”或“不能”）。 （3）在圖2所示的實驗場景中，樂樂從水透鏡中抽出適量的水后，發現蠟燭火焰的清晰圖像變得模糊了。 為了再次在光幕上獲得清晰的圖像，光幕移動到___（可選“左”或“右”）； 樂樂將眼鏡放在水鏡片上（如圖3）。 在不移動光幕的情況下，光幕在鏡片上也能形成清晰的圖像，因此可以判斷樂樂佩戴的是___鏡片（可選‘凸’或‘凹’）。
6：蠟燭/透鏡上下移動對光幕圖像的影響
1. 蠟燭變短，光幕上的圖像向上移動。 （此時，為了使圖像處于光幕的中間，應將鏡頭和光幕同時向下移動） 2、凸透鏡向下移動，光幕上的圖像移動向下。 （此時為了使圖像處于光幕的中間，應將鏡頭和光幕同時下移）
