第三節電阻值的檢測第十七章歐姆定理PEP 九年級1、伏安法檢測電阻實驗中使用的基本儀器有： 、滑動變阻器。 用來檢測導體兩端的電流，用來檢測流過導體的電壓，再用公式求出導體的電阻。 電流表課堂指南和練習 電壓表 電流表 電壓表 R=eqf(U,I)2。 在探索電壓和電流關系的實驗中，需要檢測三組電流和電壓數據。 數據，這樣做的目的是____。 課堂指導通過求出每組電流和電壓的比值，求出規律的平均值，減少偏差。 (2017?長春) 圖A是借助電壓表和電壓表檢測內阻的實驗示意圖。 圖B是小紅接法的實際實驗電路圖。 (1)根據小紅接的電路，當開關閉合時，滑動變阻器的滑塊與上端相連。 請寫下你觀察到的實驗現象。 課堂指南 課堂指南 [Dial] 實驗電路中，滑動變阻器的滑塊接在上端，接在電路中的變阻器內阻變小，總內阻變小。 根據歐姆定律，電路中的電流變大。 即電壓指示的數字變大； 電流表指示的數字測量電源電流，電流指示的數字保持不變； 【答】 電流指示的數字變大； 當前指示的數字保持不變。

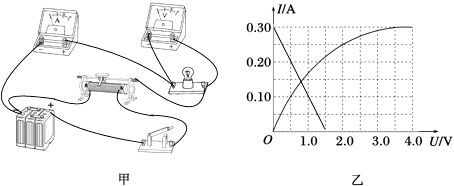

(2)請只改變圖B中一根線的接法，使電路正常工作（將修改后的線打“×”，用筆畫線代替，并畫出修改后的線）。 如圖所示。 課堂指導（3）電路重新連接正確后，將滑動變阻器的滑塊調整到一定位置時，電流表和電壓表的讀數如圖C、D所示。測得的內阻的阻值是多少此時接收？ 課堂指導 課堂指導 【答案】Rx＝eqf(U, I)＝eqf(1.8V,0.24A)＝7.5Ω。 【提示】重新正確接好電路后，將滑動變阻器的滑塊調整到一定位置時，電流表和電壓表的指示如圖C、D所示。圖中水表均采用小阻值，而分度值為0.1V和0.02A，讀數分別為1.8V和0.24A。 根據歐姆定律，此時被測內阻Rx的阻值：Rx=eqf(U,I)=eqf(1.8V,0.24A)=7.5Ω。 4、檢測小燈泡內阻與檢測定值內阻電阻的區別：由于鎢絲內阻隨溫度變化變化較大，所以檢測小燈泡內阻取平均值是沒有意義的在不同的電流下。 為此，在檢測小燈泡內阻的實驗中，多次檢測電流電壓數據的目的是：檢測不同的工作狀態； 而檢測定值內阻阻值時，多次檢測的目的是：____。 鎢絲的內阻在課堂訓練中取平均值*5來減少偏差。 (2018·青島)小明要測試標有“2.5V”的小燈泡的內阻。 請回答以下問題： (1) 請將導線換成描邊線，并完整連接圖中的實體電路。
（導線不能交叉） （2）電路接通后，開關閉合前，滑動變阻器的滑塊最多應在____（填“左”或“右”）。 (1) 如圖所示。 合上任課老師左邊（3）的開關后，發現電壓表和電壓表都有指示。 但是燈泡不亮電阻的測量ppt初三，可能是這個原因。 A。 燈泡壞了 B. 小燈泡漏電 C.滑動變阻器開路 D.滑動變阻器接入電路的阻值過大。 課堂指導 【撥動】合上開關后，發現電壓表、電壓表都有指示，A、B、C項均可排除。 但是燈泡不亮，說明目前還沒有滿足燈泡亮的要求，D滿足。 D(4)調整滑動變阻器，測得的實驗數據如表所示： 對實驗數據進行分析時，發現一個數據有明顯誤差，該數據為； 如果這個錯誤是由于誤讀了水表的電阻值引起的，那么數據的正確值應該是 。 課堂指南1.000.20【撥號】看表中的數據，可以看出第二個電壓值是錯誤的； 如果是由于誤讀水表的電阻值引起的誤差，可根據電壓表的電阻比值確定數據為0.20。 實驗次數第1次第2次第3次第4次電流/V1.01.52.02.5電壓/A0.141.000.250.30內阻/Ω (5) 根據實驗數據，小燈泡的內阻為Ω。 (6)實驗完成后，分析數據發現小燈泡內阻在逐漸減小電阻的測量ppt初三，原因可能是。
8.33 課堂訓練時鎢絲內阻隨溫度下降而下降。 【提示】小燈泡的內阻有逐漸降低的趨勢，因?yàn)殒u絲的內阻隨著溫度的下降而降低。 【溫馨提示】小燈泡正常發光時的內阻為R=eqf(U,I)=eqf(2.5V,0.30A)≈8.33Ω。 6.關于用伏安法探究電壓與電流的關系和測量內阻的兩個實驗，下列說法不正確的是（） A. 都是利用控制變量的研究方法 B. 實驗中的變阻器可以保護電路并調節電阻C兩端的電流，后者多次檢測
