中學生做實驗
電阻的檢測是恒流電路題中的重點，也是中學生學習中的難點。 基礎差的中學生感到無法思考是常有的事。 雖然各種類型的問題保持不變。 這個“宗”就是各個穴位的基礎知識和基本規律。 只有扎實的基本功，才能找出題型的優劣勢，有的放矢地解決。
這就要求中學生熟練掌握恒流電路的基本知識，能夠靈活運用各種內阻檢測方法，從而提高中學生綜合分析和解決問題的能力。
一、測量?jī)?nèi)阻的歐姆表
一、歐姆表的結構與原理
其結構如圖1所示，由三部分組成：G為靈敏電壓表，電阻為Rg，滿偏置電壓為Ig。 R為可變電阻，俗稱零內阻，電池的電動勢為E，電阻為r。
測量歐姆檔內阻的原理是：閉路歐姆定理。
從電壓的表達式可以看出，雖然通過電壓表得到的電壓與被測內阻不成反比，但存在一一對應關系，即可以計算出對應的內阻通過測量相應的電壓。 這是歐姆表測得的內阻。 阻力的基本原理。
需要特別強調的是，表盤中間刻度值與所選檔位的倍數等于檔位的阻力。
兩基極短路時，外接無內阻。 然后水表的指針指向表盤的最右端。
對于不同檔位，將中間刻度值與所選檔位的倍數相加得到的值即為該檔位的阻值。
2、使用注意事項：
(1)歐姆表指針偏角越大，被測內阻越小，所以它的刻度剛好與電壓表、電壓表的刻度相反，即左邊大，右邊大右邊較小； 電壓表和電壓表的刻度是均勻的，歐姆表的刻度是不均勻的，左密右細。 這是因?yàn)殡妷汉蛢?nèi)阻之間的關系既不是反比也不是正比。
(2) 萬用表上的黑、紅端子表示+、-極。 黑色底座接內部電池的負極，紅色底座接電池正極，電壓總是從紅表筆流入，從黑表筆流出。
(3)檢測內阻時，每換一檔都要調零
(4)測試時，指針應盡量靠近滿刻度的中心。 （通常在以中位數刻度為中心的 1/3 區域）。 如果發現指針偏角過大，即指針指向的位置偏左太遠，說明所選檔位偏大，應將檔位調小一些。 如果發現指針偏角太小，即指針?biāo)傅奈恢闷姨h(yuǎn)，說明所選檔位太小，應將檔位調大一些。
(5)測試時，被測內阻應與電源和其他設備斷開。
(6)測試時，右手不能同時觸及底座，因?yàn)槿梭w是內阻。
(7)使用后，將選擇開關旋離歐姆位置，通常將其旋至交流電流最高端或OFF位置。

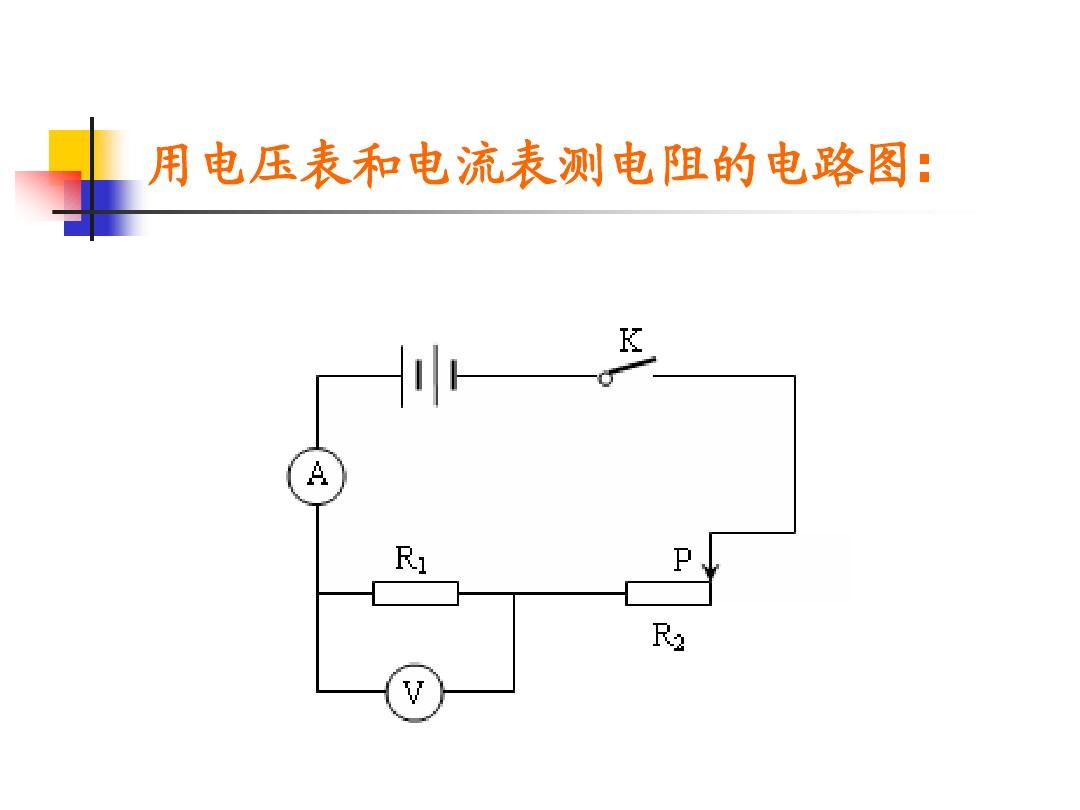

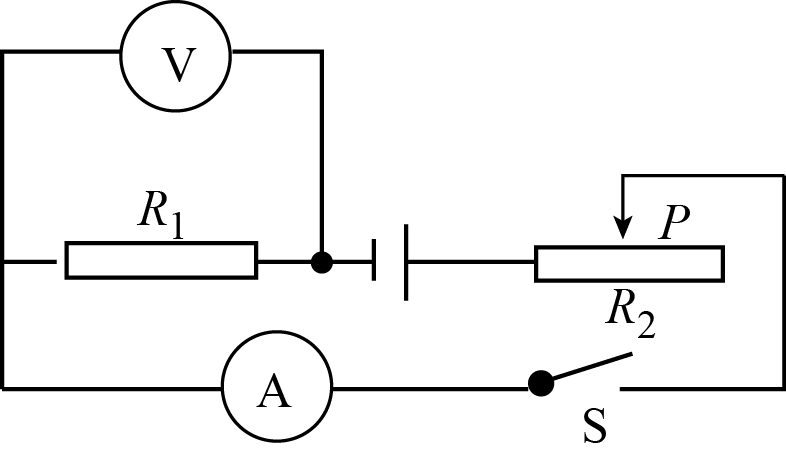

二、伏安法測量?jī)?nèi)阻
1.原理：部分電路歐姆定理
2.控制電路的選擇
有兩種類型的控制電路：
限流電路（如圖2所示）；
分壓電路。 （如圖3所示）
(1)限流電路：將電源與滑動變阻器串聯，通過改變滑動變阻器的阻值來改變電路中的電流。 但電壓的變化是有一定范圍的（不可能再現零位）。 優點是節能； 通常當兩個控制電路都可用時，優先使用限流電路。
(2)分壓電路：將電源和滑動變阻器的輸出端串聯，然后從滑動變阻器的滑動片(滑動桿的一端)和內部的一個接線端引出導線電阻絲。 如圖3所示，其輸出電流由p之間的內阻決定，因此其輸出電流的范圍可以從零變化到接近電源的電動勢。 在以下三種情況下，必須使用分壓電路：
①要求從零開始改變檢測值或繪制伏安特性曲線。
②滑動變阻器的輸出值遠小于被測內阻的阻值。
③電流表和電流表的電阻值小于電路中的電流和電壓。
3.檢測電路
由于電壓表和電流表都有內阻，所以檢測電路有兩種：
電壓表內部連接（如圖4所示）
電壓表外接（如圖5）
②如果不知道RV、RA和待測內阻RX，可采用試算法。 （見圖 6）
當電流表的一端分別接在a點和b點時，如果電壓指示的數字有明顯變化，說明兩種情況下電流表的讀數相差不大，但在一種情況下case電壓表的偏差肯定比較大，所以電阻的測量實驗步驟，需要保證電壓表的讀數準確，所以選擇內接法；
如果電流指示有明顯變化，說明兩種情況下電壓表的讀數差別不大，但有一種情況下電流表的讀數肯定有比較大的偏差。 因此，為保證電流表讀數準確，采用外接法。
4.伏安法測量?jī)?nèi)阻電路的改進
圖7和圖8所示的兩個電路可以消除水表電阻引起的偏差。
三、測量?jī)?nèi)阻的橋式電路
1.原理：圖9所示的電路稱為橋式電路，通常
接下來，電壓通過電壓表。 但當滿足一定條件時，電壓表不能通過電壓，這種狀態稱為“電橋平衡”。
由于R1和R3的上端由同一根導線連接，因此R1和R3的上端電位相同。 電橋平衡時，圖中A、B點電位相等，R1、R3兩端電流相等（置U1）；
并且由于A點和B點的電位相等，所以不會有電壓通過電壓表。 這時，電壓表的通路可以去掉（如圖9-2所示）。
電路結構可視為：R1R2串聯，R3R4串聯，再并聯； 因?yàn)閮蓷l通路的總電流相等，所以R2和R4兩端的電流也相等（設為U2）。
根據串聯電路的電流分配關系：
可以得到橋梁的平衡狀態。
2、電橋平衡條件：R1×R4=R2×R3
三、檢測方法
如圖10所示，接好電路，R1、R2為定值內阻，R3為可變內阻盒（只能直接讀數值），Rx為待測內阻。 調整 R3 使電壓表讀數為零，應用平衡條件，找到 Rx。
四。 “半偏法”測量?jī)?nèi)阻
1.用“半偏法”測量電流表的阻值
(1)檢測方法：用半偏壓法測量電壓表的阻值(如圖11所示)，
R為滑動變阻器，R0為內阻盒，G為被測電壓表。
實驗時，先關閉S1，關閉S2，調節R使電壓表指針滿偏； 然后關閉S2，調整R0，使電壓表的讀數為滿偏值的一半。 我們感覺此時內阻盒的阻值等于電壓表的阻值。 （注意：實驗前，變阻器的阻值要放在最大位置；調節R0時，R不動）
(2)檢測原理：
S2開路時，設置電壓表滿偏置電壓
(3)設備選擇：由以上原則可知，S2通斷時，近似感覺支路電流不變，條件是R>>Rg。 因此，實驗設備的選擇應滿足：①電源的電動勢盡量大（保證電壓表能調到滿偏），②R盡量大（保證總電壓）電路中的電壓幾乎恒定）。
(4)偏差分析
由于R0和Rg并聯，雖然滿足R>>Rg，但電路總內阻仍會略有增加，導致電路實際電壓略有下降。 因此，當通過電壓表的電壓等于全偏置電壓的一半時， R0 兩端的電壓略高于全偏置電壓的一半。 根據并聯電路電壓分布關系：
因此，R0略大于Rg，即電壓表的電阻檢測值略大于實際值。
2.用“半偏法”測量電流表的阻值
(1)檢測方法：(如圖12所示)
實驗時，將R1的滑片P置于左側，閉合S1、S2，調整R1，使電流表讀數滿； 保持R1不變，斷開S2，調整R0，使電流表讀數為滿刻度的一半。 此時，我們覺得：RV=R0。
五、用“等效替代法”測量?jī)?nèi)阻
1、等效代入法是在檢測過程中，通過被測內阻的電壓（或兩端電流）等于通過內阻盒的電壓（或兩端電流）。
如圖13所示，將SPDT開關調至a，閉合S1調節R，使電流表讀數為I0； 保持R不變，將單刀雙擲開關撥至b，調整R0使電流表讀數仍為I0，則內阻盒的阻值等于待測內阻的阻值。
如圖14所示，將SPDT開關調至a，閉合S1調節R，使電流表讀數為U0； 保持R不變，將SPDT開關撥到b，調整R0使電流表讀數仍為U0，則內阻 盒子的阻值等于電流表的阻值。
3、注：主要部件為內電阻箱和單刀雙擲開關。 分壓控制電路可用在實線框內。
六、內阻測量公式估算法
公式估算法主要是分析串并聯電路的特性和整個電路的知識，計算出待測內阻值。
圖15是檢測內阻Rx的電路，Rx為待測內阻，R為保護內阻，其阻值未知，R1為已知定值內阻電阻的測量實驗步驟，電源電動勢為E不詳，S1、S2為單極雙擲開關，A為電壓表，其阻值不計。
(1)檢測Rx的步驟是：S2閉合d，S1閉合a，記下電壓表的讀數I1，然后閉合S2到c，閉合S1到b，記下電壓表的讀數I2。
分析解決方案：
當S2接d，S1接a時，Rx的電流Ux=I1Rx
當S2接c，S1接b時，R1上的電流U1=I2R2
在不改變電阻R的情況下，Ux=U1
