熱敏內阻氣溫特點研究實驗報告一、實驗?zāi)康模?1.了解熱敏內阻的氣溫特點以及測溫原理。2.學習惠斯通電橋的原理及使用方式。3.學習座標變換、曲線改直的方法。二、實驗儀器（5直流雙臂電橋、檢流計、自耦調壓器、待測熱敏內阻和濕度計、電壓源、滑線變阻器（2個）、四線內阻箱（3個）、開關、電源.三、實驗原理（201.半導體熱敏阻值的內阻—溫度特點熱敏內阻的內阻值與氣溫的關系為：是與半導體材料有關的常數，T為絕對濕度，按照定義物理實驗電阻的測量，內阻氣溫系數為：Rt是在室溫為t時的內阻值。2.惠斯通電橋的工作原理,如圖所示：惠斯通電橋原理圖四個內阻R1，R2，R3，Rx組成一個四邊形，即電橋的四個臂，其中Rx就是待測熱敏內阻。在四邊形的一對對角A之間聯接電源，而在另一對對角B無電壓通過，電橋便達到了平衡。平衡時必有Rx=(R2/R1)R3，(R2/R1)和R3都已知物理實驗電阻的測量，Rx即可求出。電橋靈敏度的定義為：本多項式中Rx指的是在電橋平衡后Rx的微小改變量，n越大，說明電橋靈敏度越高四、實驗內容和步驟（20(2)線路聯接好之后，檢流內勤零。(3)調節直流電橋平衡。(4)檢測并估算出溫度時待測熱敏內阻值Rx，微調電路中的內阻箱，檢測并按照電橋靈敏度公式:S=n/(Rx/Rx)或S=n/(R0/R0)，估算出溫度時直流電橋的電橋靈敏度。

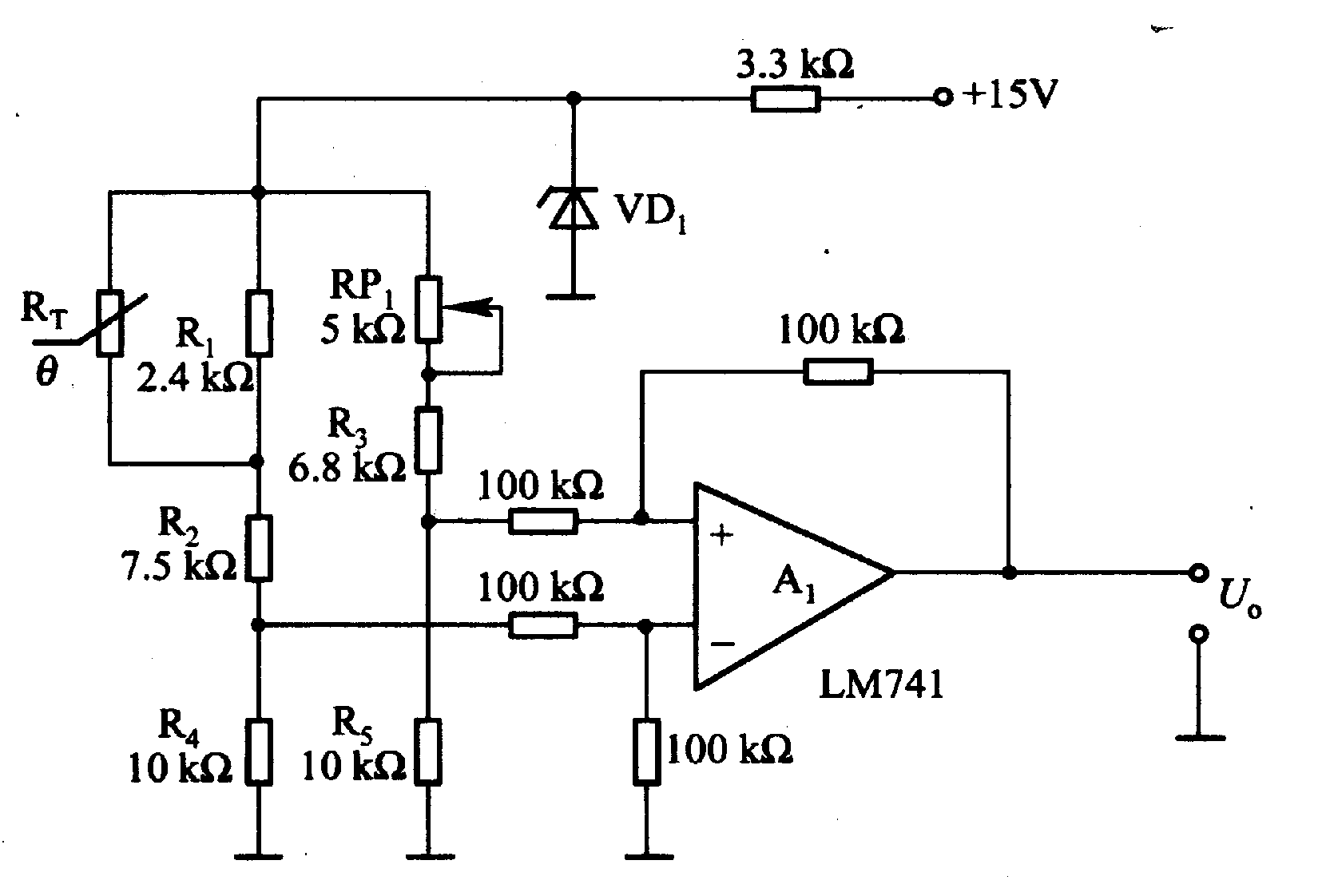

(5)調節適當?shù)淖择钫{(diào)壓器輸出電流值，使燒瓶中的溫度從20下降到85以上，每隔5檢測一次熱敏內阻值Rt；再將自耦調壓器輸出電流值調為0V，使水漸漸冷卻，降溫過程中每隔5檢測一次熱敏內阻值Rt，最終求取升降溫的平均內阻值，并做出熱敏內阻電阻與氣溫對應關系曲線。，分別求取溫度T趨向無窮時的熱敏內阻電阻R、熱敏內阻的材料常數B以及50時的內阻氣溫系數α2.用自組式電橋研究熱敏內阻氣溫特點(1)按右圖所示實驗電路圖正確連線。直流電橋測內阻電路圖(2)線路聯接好之后，檢流內勤零。(3)調節直流電橋平衡。(4)檢測并估算出溫度時待測熱敏內阻值Rx，微調電路中的內阻箱，檢測并按照電橋靈敏度公式:S=n/(Rx/Rx)或S=n/(R0/R0)，估算出溫度時直流電橋的電橋靈敏度。(5)選擇合適的自耦調壓器輸出電流值，使燒瓶中的溫度從20下降到85以上，每隔5檢測一次熱敏內阻電阻；再將自耦調壓器輸出電流值調為0V，在溫度的從85增長到溫度的過程中，每隔5檢測一次熱敏內阻電阻，最終求取升降溫的平均內阻值，并做出熱敏內阻電阻與氣溫對應關系曲線。(6)依據檢測結果，求取氣溫T趨向無窮時的熱敏內阻電阻R、熱敏內阻的材料常數B以及50時的內阻氣溫系數α3.用箱式電橋研究銅內阻氣溫特點參考用箱式電橋研究熱敏內阻氣溫特點。
4.用自組式電橋研究銅內阻氣溫特點參考用自組式電橋研究熱敏內阻氣溫特點。五、實驗數據記錄、計算和處理（305實驗三：實驗四：剖析：1.熱敏內阻的電阻與氣溫呈線性關系，電阻隨著氣溫的增高而降低；金屬的電阻與氣溫也呈線性關系，但電阻隨著氣溫的增高而減小。總結：熱敏阻值的值對氣溫變化是十分敏感的。實驗偏差主要是因?yàn)闅鉁赜?jì)的不精確和熱敏內阻對氣溫變化的敏感性導致的
