1、什么是接地內阻？
接地電阻是電壓從接地裝置流到大地，再經大地流到另一個接地體或傳播到遠處時所遇到的電阻。 包括接地線與接地體本身的電阻、接地體與大地之間的電阻、兩個接地體之間的觸點內阻和大地內阻或大地自接地體的內阻。接地體到無窮大。 接地內阻的大小直接表明用電設備與“地”接觸的良好程度電阻的測量?jī)x器選擇，也反映了接地網的規模。 在單點接地系統和強干擾條件下，可采用輔助接地極檢測法進行檢測。 接地電阻主要有三種類型。
1、保護接地：電氣設備的金屬外殼、混凝土、電線桿等，可能因絕緣破損而帶電。 提供接地是為了避免這些情況危及人身安全。
2、防靜電接地：將可燃油品、天然氣儲罐及管道、電子設備等接地，避免靜電影響。
3、防雷接地：為將雷電引入大地，將防雷設備（避雷針等）的接地端與大地相連，以消除雷電過電流對電氣設備、人身財產和接地的危害，常用稱為過流保護接地。
二、接地內阻檢測的幾種方法
1.兩線法
條件：必須有接地良好的地線，如PEN等，檢測結果為被測地線與已知地線的內阻之和。 如果已知地線的內阻遠大于被測地線的內阻，則測試結果可以作為被測地線的結果。
適用于：密集的建筑物或水泥地面等地樁無法密封的區域。
接線：E+ES接被測地電阻的測量?jī)x器選擇，H+S接已知地。
2.三線法
條件：必須有兩個地樁：輔助地和檢測電極。 每個接地極之間的距離不超過20米。 其原理是在輔助地與被測地之間施加一個電壓，檢測被測地與檢測電極之間的電壓降。 檢測結果包括檢測電纜本身的電阻。
適用于：地基接地、施工現場接地、防雷接地。
接線：S接檢測電極，H接輔助地，E、ES接被測地。
3、四線法
與三線法基本相同，在檢測低地內阻時代替三線法，消除了檢測電纜內阻對測試結果的影響。 測試時，E、ES必須分別直接與被測地相連。 該方法是所有接地內阻測量方法中最準確的方法。
4、單夾檢測
檢測多點接地中每個接地點的接地內阻，但不要斷開接地連接，以免發生危險。
適用于：多點接地，連線不能斷開，檢測各接地點內阻。
接線：用電壓鉗檢測被測接地點的電壓。
5、雙夾法
條件：多點接地，無輔助地樁，單接地檢測。
接線：用廠家規定的電壓夾連接到相應的接口，將兩個夾子夾在接地導體上，兩個夾子之間的距離應小于0.25米。

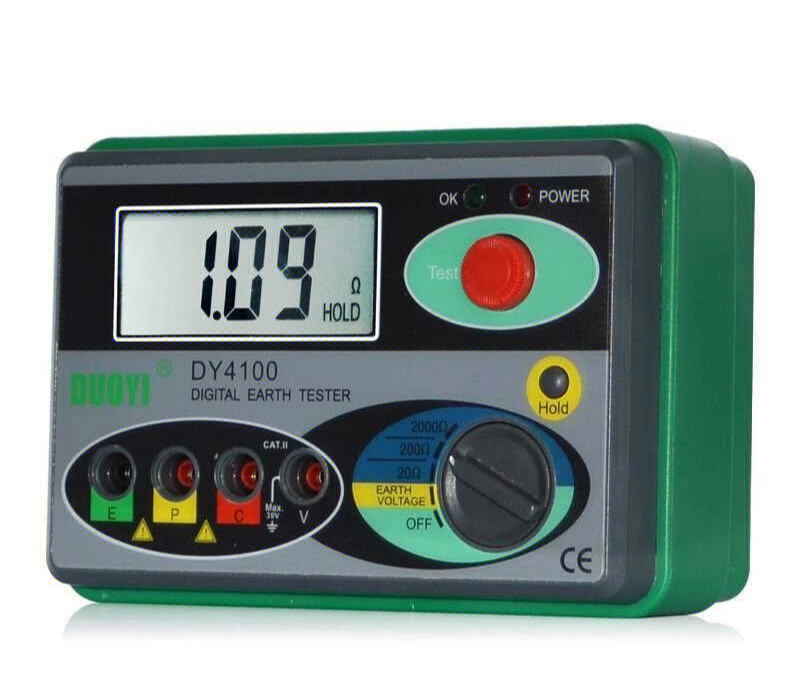

三、接地內阻測試儀的使用方法
1.使用接地內阻測試儀規劃工作
①熟悉接地內阻測試儀的使用說明書，充分了解儀器的結構、性能和使用方法。
② 準備好所有測試所需的工具和附件，清潔儀器和接地探頭，特別是接地探頭。 必須清除表面影響導電性的灰塵和銹漬。
③ 斷開接地干線與接地體的連接點或接地干線上所有接地支線的連接點，使接地體獨立于任何連接關系。
2、使用接地內阻測試儀檢測步驟
(1)將兩個接地探頭沿接地體輻射方向分別距接地體20m和40m插入地面，插入深度為400mm，如右圖所示。
接地內阻測試示意圖：a）實際操作b）等效原理
(2)將接地內阻測試儀平放在接地體附近，進行接線。 接線方法如下：
①用最短的專用線將接地體與C2短接后連接到接地檢測器（三端按鈕檢測器）或公共端（四端按鈕檢測器）的“E1”端，”。
②用最長的專用線將距離接地體40m的檢測探頭（電壓探頭）連接到檢測儀的連接按鈕“C1”。
③用剩下的中心線寬的專用線，將距離接地體⒛m的檢測探頭（電位探頭）接到測試儀的“P1”端子上。
(3)將測試儀水平放置后，檢查檢流計指針是否指向中心線，否則調整“零位調節器”，使測試儀指針指向中心線。
(4)將“放大刻度”(或粗調旋鈕)置于最大倍數，逐漸轉動發生器手柄(指針開始偏轉)，同時轉動“測量刻度盤”(或微調旋鈕) ) 使檢流計指針指向中心線。
(5)當振鏡指針接近天平(指針接近中線)時，推進搖動手柄使怠速達到120r/min以上，調整“測量刻度盤”使針尖指向中心線。
(6)如果“測量刻度盤”的讀數太小(大于1)難以準確讀數，則說明放大倍數太大。 此時應將“放大刻度”調小倍數，重新調整“測量刻度盤”，使指針指向中心線，即可讀出準確讀數。
(7) 估算測試結果，即R地=“放大刻度”讀數ד測量刻度盤”讀數。
