內阻：導體對電壓的限制作用稱為電阻值，用符號R表示，單位為歐姆、千歐姆、兆歐姆電阻的測量方法初中知識，分別用Ω、KΩ、MΩ表示。
內阻是電路板上最常用、最常見的元器件之一，對于該函數在電路中的應用，很多人可能還有些迷茫。 其主要應用是數字電路中的限流、分流、降壓、分壓、負載、下拉等。 明天和大家分享，詳細講解各種內阻的應用和應用。
內阻的種類：
先說說內阻的種類。 通常，我們常用的內阻有以下幾種：
色環內阻
通常我們所說的插件內阻是在內阻包（也就是內阻的表面）上涂上一定的顏色來代表這個內阻，但是因為內阻的色環比較大，不適合元器件密度比較大的PCB板。
色輪怎么讀，看下圖就明白了
可調內阻
它可以在電子電路中發揮作用。 它與通常的內阻不同的是它的阻值可以在一定范圍內連續變化。
貼片內阻
SMD器件體積小（可大大節省電路空間成本）、重量輕、安裝密度高、抗震能力強。 抗干擾能力強、高頻特性好等；
常用的封裝類型有0201、0402、0603、0805；
水泥內阻
水泥內阻具有外形規格大、抗震、耐濕、耐熱、散熱好、價格低等特點。 它們通常可以用作假負載。
內阻在電路中的各種作用
內阻是阻止電壓的流動，主要用于限流、分流、降壓、分壓、負載和數字電路中的上拉下拉。
上拉和下拉內阻的選擇要求不會使整個電路明顯降低過多的額外幀率；
一般情況下，上拉和下拉的內阻可以統一選擇10K內阻； 對于總線可能懸空、負載較重的情況，可以選擇1K左右的上拉和下拉內阻。
0歐姆內阻
另外我們還有一個專門的0歐姆內阻，它的作用：用來隔離數字地和模擬地； 用作保險絲； 為調試保留。
內阻型號命名方法：國產內阻型號由四部分組成（不適用于敏感內阻）①主要名稱②材料③分類④序號
內阻的分類：①線繞內阻②薄膜內阻：碳膜內阻、合成碳膜內阻、金屬膜內阻、金屬氧化膜內阻、化學沉積膜內阻、玻璃釉膜內阻、金屬滲碳薄膜內阻③實心內阻④敏感內阻：壓敏內阻、熱敏內阻、光敏內阻、力敏內阻、氣敏內阻、感敏內阻、濕敏內阻。
內部電阻阻值標記方法：
1、直接標示法：用數字和單位符號在內部電阻表面標出阻值，允許偏差直接用百分?jǐn)?shù)表示。 如果電阻值沒有注明誤差，則為±20%。
2、文字符號法：標稱電阻用阿拉伯?dāng)?shù)字和文字符號的規則組合表示，允許誤差也用文字符號表示。 符號后面的數字表示整數阻值，前面的數字依次表示小數點后第一位阻值和小數點后第二位阻值值。 字符符號表示公差字符符號：公差為：±0.5%±1%±2%±5%±10%±20%
3、數字法：在內阻上用三位數字表示標稱值。 數字從左到右，第一、二位為有效值，第三位為指數，即零的個數，單位為歐元。 錯誤通常由文本符號表示。
4、色標法：用不同顏色的帶或點在內部電阻器的表面標出標稱阻值和允許誤差。 美國的內阻大多采用色標法。
黑-0、棕-1、紅-2、橙-3、黃-4、綠-5、藍-6、紫-7、灰-8、白-9、金-±5%、銀-±10 %, 無色 - ± 20%
當內阻為三環時，最后一環必須是藍色或銀色，前兩位為有效數字，第三位為功率數字，第四位為錯誤。
內阻為三環時，最后一環距上五環的距離比較大。 前三位為有效數字，第四位為功率數，第五位為錯誤。

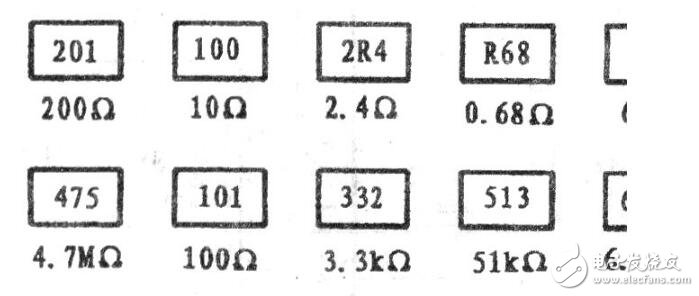

芯片內阻的阻值識別：（一般芯片內阻的表面都標有數字，或用字母表示，阻值編號方法如下。
1、第一、二位數字代表電阻值的實數。
2.如果第三位開頭的數字為0，代表幾十歐姆（10~99歐姆之間）：100表示??內阻10歐姆，990表示內阻99歐姆。
3.如果第三位數字開頭的數字是1，代表幾百歐元（100-999歐元之間）。 例子：101是100歐，151是150歐，951是950歐
4、如果第三位數字開頭的數字是2，代表幾千歐姆（1000到9999歐姆之間）。 例子：102就是1K，152就是1.5K，992就是9.9K
5、如果從第三位開始的數字是3，代表幾十K（10K到99K之間）。 例：103為10K，223為22K，993為99K
6. 如果從第三位開始的數字是4，則表示數百K（介于100K 和999K 之間）。 例子：104就是100K，204就是200K，854就是850K
7、如果從第三位開始的數字是5，代表幾M（1M到9.9之間）。 例子：105就是1M，155就是1.5M955就是9.5M
8. 如果從第三位開始的數字是6，則表示十M（介于100K和999K之間）。 例如：106就是10M566就是56M
9、四數的標準方法是前三位是實數，第四位是倍數。 1001為1K，1002為10K，1005為10M
內阻檢測
檢測內阻的方法有很多，如歐姆表法、伏安法、電橋法等。 接上電阻等電路，將黑色和紅色的底座接到被測內阻的兩端，表中的數值就是被測內阻的阻值。 機械式歐姆表和萬用表主要用于檢測中值內阻電阻的測量方法初中知識，精度通常較低。 數字歐姆表的檢測范圍為0.1歐至10兆歐，數字萬用表可測量20兆歐以下的內阻，偏差不超過±0.2%。
內阻故障通常表現為斷路，電阻變大，電阻變小。 其中電阻開路故障最多，其次是電阻增大，電阻變小就很少見了。
明天我會在這里分享。 內阻還有其他功能，大家可以繼續補充。
