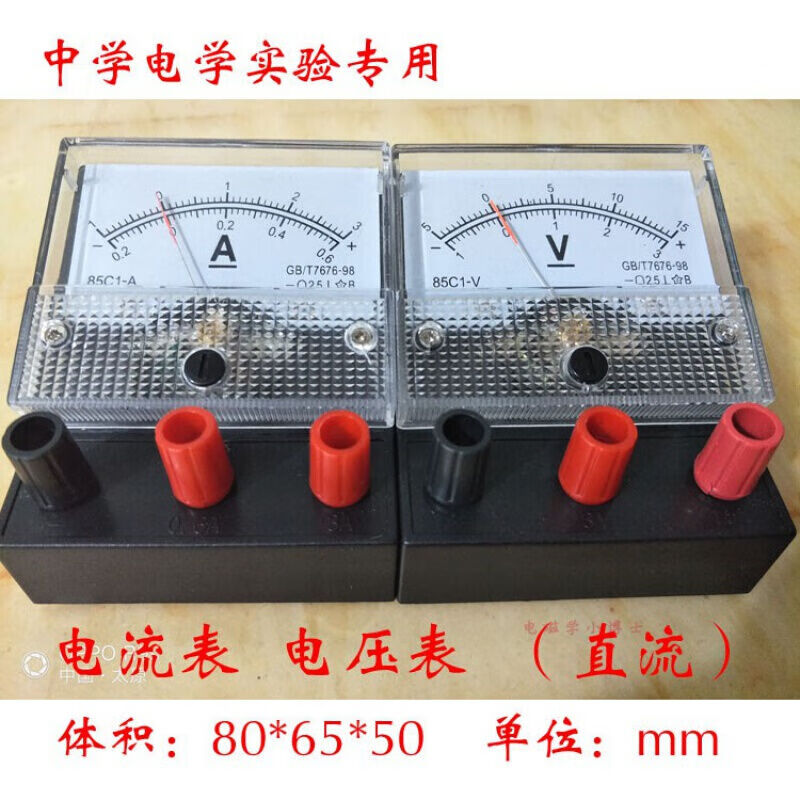

《電阻的檢測》教學設計 【教學目標】1． 知識和技能？ 1）學習使用伏安法間接測量電阻。 2）能夠設計實驗電路、設計實驗流程、分析實驗數據。 3）分析定值內阻與小燈泡內阻的差異。 ?2. 過程和方法： 1）在觀察化學現象或?qū)W習化學過程中發現問題的意識。 初步培養提問的能力。 2）通過參與科學探究活動，學會制定簡單的科學探究實驗方案，了解信息的收集和處理，初步產生判斷信息有效性的意識。 ?3. 情感心態和價值觀：1）激發對科學的好奇心，激發探索創新意識。 2）培養實事求是的科學心態。 ？【教學重點】伏安法測量內阻的方法。 【教學難點】分析內阻與溫度的關系。 【教學方式】合作探索、交流【教學用品】干電池組、電壓表、電流表、電阻、開關、滑動變阻器、幾根電線、多媒體講義。 【課程安排】 1 學時 【教學流程】 1、創設情景導出新課 電壓可以用電壓表檢測，電流可以用電流表檢測。 那么，檢測內阻有哪些方法呢？ 根據歐姆定理I=代入R=，測量導體兩端的電流和通過導體的電壓，即可求出導體的電阻值。 目的：用電流表、電流表測量內阻實驗原理：R=實驗電路圖：通過比較，明確滑動變阻器的作用，選擇正確的電路圖實驗設備：電源、電壓表、電流表、滑動變阻器、開關、電線、內阻待測。
實驗步驟： 1、按電路圖連接電路 2、合上開關，調節滑動變阻器，讀取并記錄3組電壓表，并將電壓表的數據填入表格中 3、估算被測管的電阻定值內阻并計算平均值 4、整理實驗設備 注意事項： 1、連接電路時應斷開開關； 2、合閘開關前，應將滑動變阻器的滑塊移至阻值最大的位置。 設計數據記錄表的實驗中要注意以下兩點： 1、電流表，電流表要注意選擇合適的阻值。 2、滑動變阻器的作用：=1*GB3①保護電路=2*GB3②改變電路中的電流和家用電器兩端的電流。 先根據電路圖觀看連接電路的微課，然后進行實驗。 處理實驗數據，得到結果，結合第一節的內容，也可以驗證，當內阻一定時，通過導體的電壓與導體兩端的電流成反比。 想一想就做： 1、將上面實驗中的定值內阻換成小燈泡，用同樣的方法測量小燈泡的電阻。 2、測量幾組數據，根據實驗數據估算出小燈泡的電阻值。 檢測小燈泡內阻： 連接電路： 注意： 1、連接電路時應斷開開關； 2、閉合開關前，應將滑動變阻器的滑塊移至阻值最大的位置。 進行實驗：調節滑動變阻器的滑板P，改變燈泡兩端的電流值和通過燈泡的電壓，重復實驗兩次，將實驗數據填入表中，計算出燈泡的內阻。 數據記錄表 實驗次數 電流（V） 電壓（A） 內阻（Ω） 燈泡色溫 123 想想就做 二：3.比較估計值，看看計算出來的內阻是否相同時間？ 有沒有變化的規律？ 為什么？ 現象：燈泡內阻隨著燈泡兩端電流的變化而變化； 燈泡兩端的電流減小，燈泡變亮。
分析：通過燈泡的電壓越大，燈泡的溫度越高，燈泡的內阻也越大。 即：燈泡的電阻隨著溫度的下降而減小。 想一想：內阻和燈泡的電阻用同樣的方法測量，為什么燈泡的內阻會變化呢？ 總結：由于定值內阻采用對電壓限制不大、受濕度影響較小的材料制成，當定值內阻兩端電流變化時，定值內阻的本體溫度會變化。阻力似乎發生了變化，但阻力所發生的變化小到可以忽略不計。 小燈泡的鎢絲采用的材料對電壓有很大的限制，受濕度影響也很大。 因此，當燈泡兩端的電流減小時，鎢絲的溫度下降，鎢絲的電阻因濕度的影響而減小。 導線電阻的變化不是由于實驗偏差造成的。 3. 課堂小結 中學生講述自己所學的內容。 課堂練習： 1、用電流表、電壓表測量內阻時，是根據歐姆定理； 如圖所示電流表和電壓，電流表讀數為1.2V，電壓表讀數為0.48A，測得內阻為2.5Ω。 2、用伏安法測量電阻值的實驗中，不必采取下列注意事項（B） A、連接電路前，斷開開關 B、應從電源負極進行連接，開關應靠近電源C的負極。當無法測量被測值時，電壓表和電流表應選擇較大的電阻值。 D、將變阻器接入電路時，滑塊應置于變阻器阻值最大的位置。 3.（2016年？德州）如圖所示電路中，電源電流保持不變。 當開關S閉合，滑動變阻器的滑動片P向右接通時，電壓表和電流表的讀數變化為(C)A。 電壓表讀數減小，電流表讀數增大 B. 電壓表讀數增大，電流表讀數減小 C. 電壓表讀數減小，電流表讀數不變 D. 顯示電壓表變小，電流表顯示變小。 五、作業安排 1、完成課本中的這一部分，手把手學化學。 2. 完成配套練習冊中本節的主題。 ：檢測小燈泡的內阻和電阻 2.實驗原理：R=U/I 3.實驗設備： 4.實驗電路圖：5.實驗表 6.實驗推論： 1.固定的電阻值內阻為2。小燈泡的阻值隨著溫度的下降而減小電阻的測量 評課，無法計算平均值。
學業狀況分析是基于中學生已經學習數學一年多的情況。 中學生已經具備了一些初步的科學探究能力，但在某些方面，中學生的發展還比較薄弱，如：撰寫實驗報告的內容和格式、評價和交流的能力等。 在教育中，需要班主任在教育中加以引導。 療效分析 本課的重點之一是培養中學生的動手能力和動腦能力。 實驗操作過程就是實驗過程的推進。 可以培養中學生的動手能力，從實際操作中吸取教訓。 有利于中學生養成嚴謹?shù)目茖W(xué)態度，理解電路連接關系。 通過溝通和評價，培養中學生發現新問題的意識和能力，并努力完善探究方案。 ?整個學習過程與實際密切相關。 自始至終在班主任的組織和指導下，中學生自主探索，通過中學生的觀察、理解、反思、創新等活動獲得中學生對知識的理解和各種能力的提高。 。 電阻值檢測教材分析本部分在《標準》中定義為課堂科學探究活動。 在科學探究活動中，中學生學習數學知識和技能，體驗科學探究的樂趣，學習科學家的科學探究方法，通過與科學家相似的科學探究過程，感知科學思想和精神。 在學習中，科學探究能力大致表現在以下幾個方面。 科學探究要素：提出問題科學探究能力的基本要求：能夠以書面或口頭描述如何測量內阻。 設計實驗：明確研究目的和現有條件，走一遍設計實驗的流程：能自己畫電路圖，寫出實驗設備、實驗步驟，設計并記錄數據表。
進行實驗：會正確使用滑動變阻器、電流表、電壓表、開關等儀器，并能正確記錄實驗數據。 分析論證：知道內阻是按R=U/I估算的，定值內阻和小燈泡內阻估算結果的處理方法是不同的。 溝通評估：實驗中可能出現的錯誤有哪些？ 哪些方面容易出現較大偏差？ 如何提高？ 1、用電流表、電壓表測量內阻時，是根據歐姆定理； 如圖所示電流表和電壓，電流表讀數為1.2V，電壓表讀數為0.48A，測得內阻為2.5Ω。 2、用伏安法測量電阻值的實驗中，不必采取下列注意事項（B） A、連接電路前，斷開開關 B、應從電源負極進行連接，開關應靠近電源C的負極。當無法測量被測值時，電壓表和電流表應選擇較大的電阻值。 D、將變阻器接入電路時，滑塊應置于變阻器阻值最大的位置。 3.（2016年？德州）如圖所示電路中，電源電流保持不變。 當開關S閉合，滑動變阻器的滑動片P向右接通時，電壓表和電流表的讀數變化為(C)A。 電壓表讀數減小，電流表讀數增大 B. 電壓表讀數增大，電流表讀數減小 C. 電壓表讀數減小，電流表讀數不變 D.電壓表變小了，電流表的讀數變成了小說類記錄？？？ 總體來說，我覺得這節課是比較成功的，主要表現在以下幾個方面： 1、老師激發了中學生的積極性，教學進展順利。
2、在課堂教學中經常啟發和引導中學生思考和討論。 3、教學難度較為突出，中學生參與度高。 4、從中學生的課堂反應和鞏固練習來看，課堂療效較好。 建議：1、可以多設計一些有關電路故障的訓練題； 2、習題選擇可以減少選修部分，使不同水平的中學生都能得到發展。 《檢測阻力》的反思 通過本課的探索，培養了中學生的動手能力、動腦能力、實踐能力、思維能力。 中學生除了通過伏安法了解定值內阻的電阻值外，還通過伏安法了解小燈泡的電阻值。 他們可以更好、更熟練地掌握這些技能。 通過本課的探索，中學生能夠根據實驗得到的數據和觀察到的現象得出正確的推論：而且中學生進一步鞏固了電壓表、電流表、滑動變阻器的使用。 通過中學生的交流和評價，中學生可以根據實驗中的實驗現象找出問題的原因，從而就地解決問題。 例如，有的中學生在連接電路時發現電壓表的指針接反了。 他們知道原因是電壓表正負極接反了，立即糾正。 會在后續的實驗中仔細檢驗，避免以后再犯同樣的錯誤。 另一組中學生在實驗過程中，發現燈泡不亮，電流表顯示讀數與電源電流接近，但電壓表卻沒有顯示讀數。 經檢測，是燈管金屬片與鎮流器接觸不良造成的。 最后用手按一下，燈亮，顯示正常。
這個問題中學生講得很好，也是考試中經常出現的問題。 因此，通過這次交流和評價，中學生們會很好地掌握，給他們留下深刻的印象。 另一組的中學生則表示電阻的測量 評課，他們忘記了整理實驗設備，其他的都做得很好。 也有一群中學生表示，讀數有一點誤差。 因為有時水表的指針位于兩格之間，不太容易讀取。 雖然小學的水表讀數不需要估算，但是關閉 讀哪個年級？ 這樣，通過中學生的交流和評價，中學生就能發現問題、發現問題、解決問題。 中學生合作學習的意識與心態總而言之，本節探索實驗班的中學生掌握得很好，能夠順利完成實驗，而且中學生實驗的速度也比較快，能夠畫出正確的圖畫。基于從實驗獲得的數據和觀察到的實驗現象的推論。 培養中學生的動手能力和動腦能力。 通過溝通和評價，中學生可以發現問題，發現問題癥結，解決問題，培養中學生的發散思維能力。 體現了新課程理念。 全日制義務教育數學課程標準內阻檢測要求 3.4 電磁能含量要求 3.4.2 認識電流、電流和內阻。 3.4.3 能讀懂并畫出簡單的電路圖。 將連接簡單的串聯和并聯電路。 了解串聯和并聯電路中電壓和電流的特性。 3.4.4 可使用電壓表、電流表。
