高中數學熱學專題二：電路的辨識
辨識電路聯接形式的三種方式：
（1）電壓法。讓電壓從電源的負極出發，經過各用家電回到正極，若電壓只有一條通路，則為串聯電路；若電壓在某處分為幾條大道物理串聯和并聯電路圖畫法，且每一條大道都有用家電，則為并聯電路。
（2）拆除法。在電路中拆除一個用家電，若其他用家電難以工作，則為串聯電路，否則為并聯電路。
（3）節點法。若電路中某兩點間沒有電源、用家電物理串聯和并聯電路圖畫法，則這兩個點可看成一個點，進一步判定電路聯接形式。
1.課間做眼保健操時，小慶發覺各班課室內的廣播總是同時響，同時停。則這種廣播的聯接形式是（）
A.一定是串聯B.一定是并聯C.可能是串聯，也可能是并聯D.不可能是并聯
2.如圖所示的電路中屬于串聯電路的是（）
A.①②B.②③C.③④D.①④
3.如圖所示，開關S能同時控制兩盞燈，且兩盞燈互不影響的電路是
4.如圖所示，為使L1和L2組成并聯電路，應當同時閉合開關（）
A.S1和S2B.S1和S2C.S2和S3D.S1、S2和S3
5.如圖所示，要使燈泡L1和L2組成并聯電路，應
A.只閉合S2B.只閉合S3C.只閉合S1和S3D.只閉合S.和S3
6.如圖所示是電冰柜的簡化電路圖，圖中“M”是電冰柜壓縮機內的電動機，L是電冰柜內的照明燈，下述判定正確的是（）
A.S1閉合、S,斷掉時，照明燈與電動機并聯
B.S1、S2都閉合時，照明燈與電動機串聯
C.打開冰柜門時，S1手動閉合，致使照明燈亮
D.冰柜內氣溫增加到設定值時，S1手動斷掉，電
7.如圖所示的電路，下述說法不正確的
A.若開關S、S3斷掉，S2閉合，則兩燈串聯
B.若開關S1、S3閉合，S2斷掉，則兩燈并聯
C.當三個開關都閉合時，只有燈L2發光
D.若開關S1、S2閉合，S3斷掉，只有燈L2發光
8.一個能吹冷風和熱風的電吹風簡化電路圖如圖所示。圖中A是吹風機，B是電熱絲，,若只閉合開關S1,吹出的是；若開關S1和S2都閉合，吹出的是_。(均選填“冷風”或“熱風”）

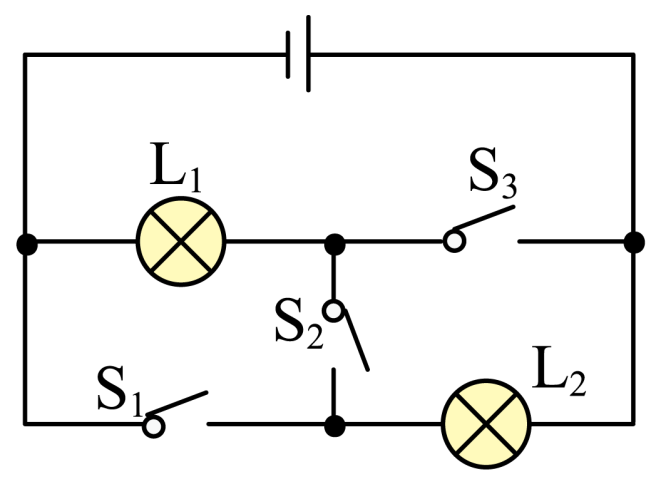

9.按照如圖所示電路圖，回答下述問題。
（1)若只使燈L1亮，應閉合開關。
（2)若只使燈L2亮，應閉合開關__。
（3)若使燈L1、L2組成串聯電路，應閉合開關__。
（4)若使燈L、L2組成并聯電路，應閉合開關__。
（5)此電路中不能同時閉合開關__。
