氣動球閥電磁閥不動作故障排除和處理方式
氣動球閥上必須裝電磁閥對氣動執行器進行氣源的控制，通常是采用兩位三通電磁閥和兩位五通電磁閥。
兩位三通電磁閥一般與單作用氣動執行機構配套使用，兩位是兩個位置可控：開-關，三通是有三個通道通氣，通常情況下1個通道與氣源聯接，另外兩個通道1個與執行機構的進氣道聯接，1個與執行機構排氣口聯接，具體的工作原理可以參照單作用氣動執行機構的工作原理圖。
兩位五通電磁閥一般與雙作用氣動執行機構配套使用，兩位是兩個位置可控：開-關，五通是有五個通道通氣，其中1個與氣源聯接，兩個與雙作用汽缸的外部氣室的進出氣口聯接，兩個與內部氣室的進出氣口接連，具體的工作原理可參照雙作用氣動執行機構工作原理。
在氣路(或液路)上來說，兩位三通電磁閥具有1個進氣孔(接進氣氣源)、1個出氣孔(提供給目標設備氣源)、1個排氣孔(通常安裝一個消音器，倘若不怕噪聲的話也可以不裝@_@)。兩位五通電磁閥具有1個進氣孔(接進氣氣源)、1個正動作出氣孔和1個反動作出氣孔(分別提供給目標設備的一正一反動作的氣源)、1個正動作排氣孔和1個反動作排氣孔(安裝消音器)。對于大型手動控制設備，食道通常選用8~12mm的工業膠食道。電磁閥通常選用德國SMC、臺灣亞德客或其它國產品牌等等。在電氣上來說，兩位三通電磁閥通常為單電控(即單線圈)，兩位五通電磁閥通常為雙電控(即雙線圈)。線圈電流等級通常采用DC2424V、等。兩位三通電磁閥分為常閉型和常開型兩種，常閉型指線圈沒通電時氣路是斷的，常開型指線圈沒通電時氣路是通的。常閉型兩位三通電磁閥動作原理：給線圈通電，氣路接通，線圈一旦斷電，氣路都會斷掉，這相當于“點動”。常開型兩位三通單電控電磁閥動作原理：給線圈通電，氣路斷掉，線圈一旦斷電，氣路都會接通，這也是“點動”。兩位五通雙電控電磁閥動作原理：給正動作線圈通電，則正動作氣路接通(正動作出氣孔有氣)，雖然給正動作線圈斷電后正動作氣路一直是接通的，將會仍然維持到給反動作線圈通電為止。給反動作線圈通電電磁閥電流過大是什么原因，則反動作氣路接通(反動作出氣孔有氣)，雖然給反動作線圈斷電后反動作氣路一直是接通的，將會仍然維持到給正動作線圈通電為止。這相當于“自鎖”。
氣動球閥上的電磁閥的故障將直接影響到切換閥和調節閥的動作，常見的故障有電磁閥不動作，應從以下幾方面排查：
（1）電磁閥接線頭松動或線頭開裂，電磁閥不得電，可緊固線頭。

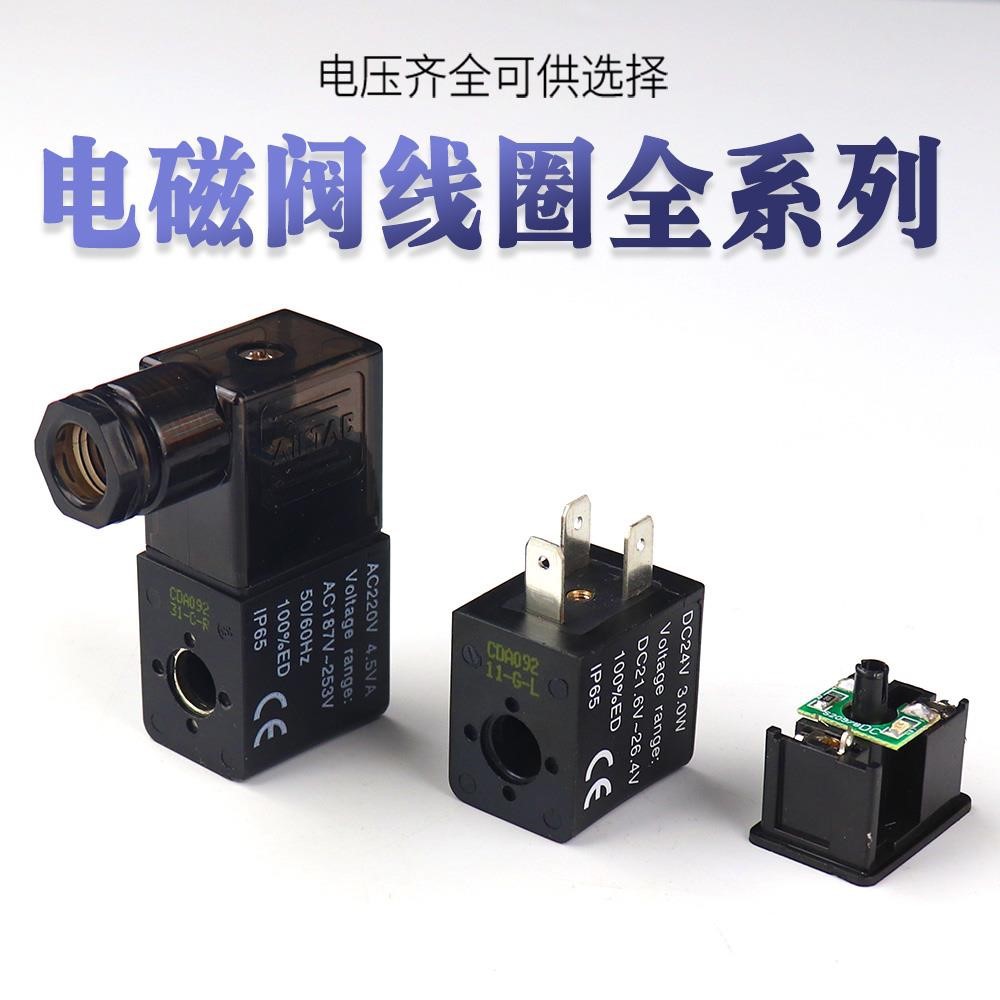

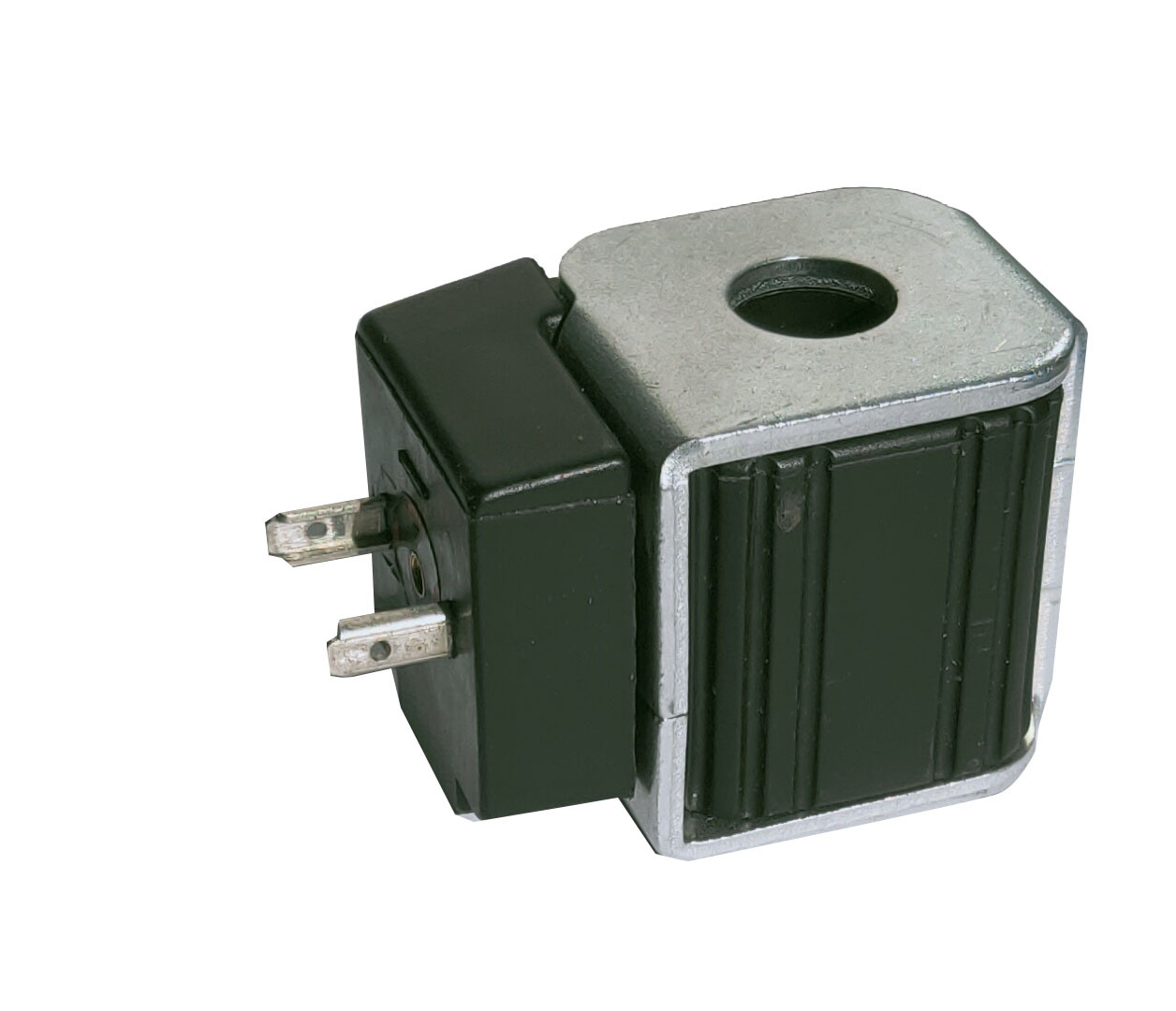

（2）電磁閥線圈燒毀，可拆下電磁閥的接線，用萬用表檢測，假如開路，則電磁閥線圈燒毀。
緣由有線圈發霉，導致絕緣不好而漏磁，導致線圈內電壓過大而毀壞，因而要避免雨水步入電磁閥。據悉電磁閥電流過大是什么原因，彈簧過硬，反斥力過大，線圈阻值太少，吸力不夠也可促使線圈被毀。緊急處理時，可將線圈上的自動按鍵由正常工作時的“0"位打到“1"位，致使閥打開。
（3）電磁閥卡住。電磁閥的滑閥套與軸套的配合間隙很小（大于0.008mm），通常都是單件裝配，當有機械雜質帶入或潤滑油太少時，很容易卡住。處理方式可用鋼絲從背部小孔捅入，使其彈回。根本的解決方式是要將電磁閥拆下，取出軸套及軸套套，用CCI4清洗，致使軸套在閥套內動作靈活。拆卸時應注意各部件的裝配次序及外部接線位置，便于重新裝配及接線正確，還要復查油霧器噴油孔是否堵塞，潤滑油是否足夠。
（4）漏水。漏水會導致空氣壓力不足，致使強制閥的啟閉困難，緣由是密封墊圈受損或滑閥銹蝕而導致幾個空腔竄氣。
在處理切換系統的電磁閥故障時，應選擇適當的時機，等該電磁閥處于失電時進行處理，若在一個切換間隙內處理不完，可將切換系統暫停，從容處理。
