作業：課后練習
板書設計：
第三節聯接串聯電路和并聯電路
一、串聯電路二、串、并聯電路的特性
并聯電路
教學反省：
教學參考：
1電路聯接的基本方法是串聯電路和并聯電路，復雜的是混聯電路。有的電路串聯中并聯，如圖085所示;有的電路并聯中有串聯，如圖086所示，因而構成復雜電路。只要我們把握了簡單的辨識，能夠辨別一些復雜的電路。
2辨識電路的常見方式：

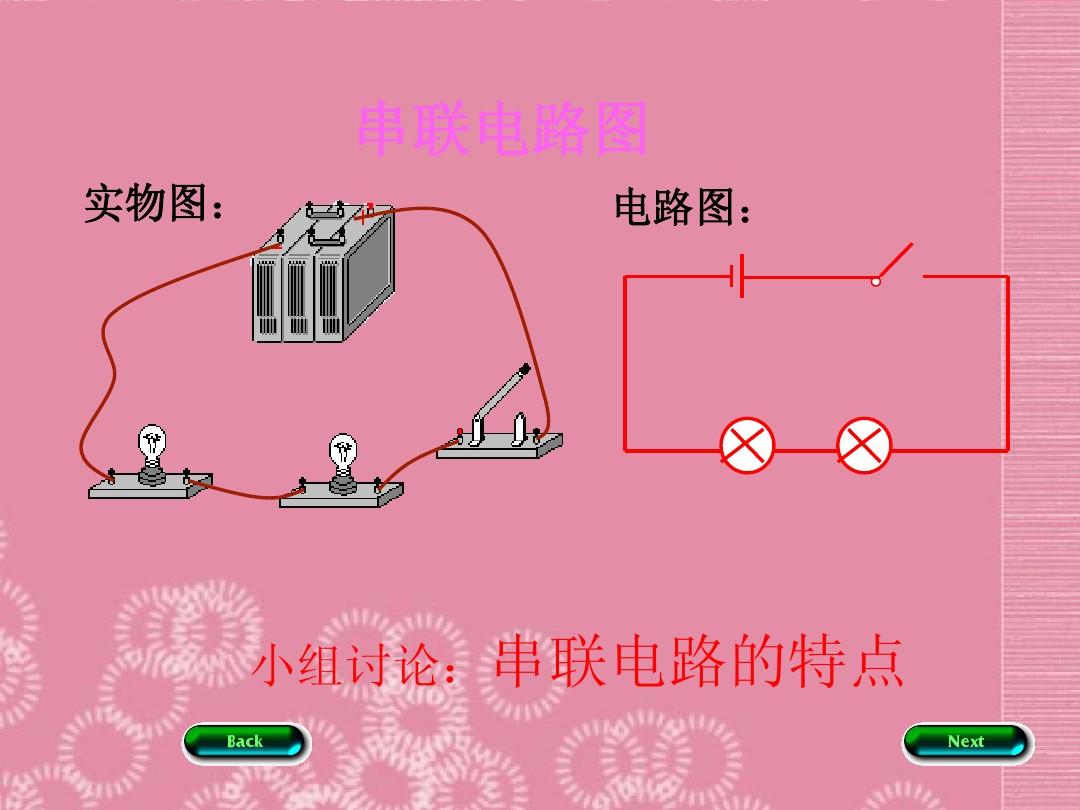

(1)器件聯接法：剖析電路中各器件的聯接形式，挨個順次聯接的是串聯，并列接在電路兩點間的是并聯。
(2)電壓法：但凡同一電壓所流經的所有器件，電路無分支，則一定是串聯。假如電路出現分支，電壓從負極流出后有“分”、有“合”，“并排”流過各大道上的器件，再回到電源正極，則各大道上的器件是并聯。
(3)器件開路法：去除電路中一器件出現斷路是串聯;除去電路中某一元件，其他仍能正常工作則是并聯。
3本節小結
聯接形式
項目
串聯電路
并聯電路
定義把器件挨個順次聯接上去把器件并列地聯接上去
電壓流動特性電壓只有一條通路電壓有多條通路
器件聯接特征挨個順次聯接并列的聯接在電路上
開關作用控制整個電路支路開關控制整個電路;只路開關控制本只路的通斷
第三節《連接串聯電路和并聯電路》學案
學習目標：
1能曉得哪些是串聯電路和并聯電路;會畫簡單的串、并聯電路圖;理解串聯、并聯電路聯接特性;學會聯接簡單的串聯、并聯電路。
2會設計簡單的串、并聯電路，能選擇器材按照電路圖聯接好電路。
3在解決問題的過程中，能與朋友們交流與合作，有克服困難的信心和決心。
學法指導：在聯接實物圖與畫電路圖時，都要根據一定的次序進行，要多進行由實物圖畫電路圖或由電路圖聯接實物圖的練習。
知識網路總結：
串聯電路
電路聯接形式
并聯電路
聯接串聯電路
和并聯電路串聯電路
電路特性
并聯電路
釋疑解難：
1如何確定電路是串聯還是并聯?
對于比較復雜的電路，我們可以按照串聯電路和并聯電路電壓的特性，去確定電路的聯接形式。由課本圖13—22的串聯電路和圖13—23的并聯電路可知：串聯電路中，經過一個用家電的電壓全部經過另一個用家電;而在并聯電路中，經過一個用家電的電壓不會經過另外一個用家電。也就是說，電壓經過用家電時，假若分成了幾部份，分別流過用家電，這些電路是并聯電路。若果不出現分流現象，則是串聯。
依照電壓的分合去確定電路的方法，是確定電路是串聯還是并聯常用的技巧。朋友們要注意把握。
2實驗時應如何聯接電路?
聯接電路時，可先將實驗器材擺放在與電路圖中器件符號相對應的位置上。若是聯接串聯電路，可從電源的負極開始依次聯接各器件，一直接到正極;若是并聯電路，可先把并聯部份聯接好，之后在根據聯接串聯電路的方式進行聯接。
自我檢查：
1按照圖087所示，回答下述問題。
-若只使燈L1亮，應閉合開關--------，斷掉開關-------
(1)若只使燈L2亮，應閉合開關--------，斷掉開關---------
(2)若使燈L1、L2組成串聯電路，應閉合開關--------，斷掉開關---------
(3)若使燈L1、L2組成并聯電路，應閉合開關--------，斷掉開關---------
(4)若將開關K1、K2、K3同時閉合，則L1、L2將--------(填“亮”或“不亮”)此時電路發生----------。
2如圖088所示，四個電路中，開關閉合后，三個阻值并聯的電路是()
3、如圖089所示，在桌面上有兩個小燈泡和一個開關，它們的聯接電路在桌面下，未能看見，某同事是了一下，閉合開關時兩燈均亮，斷掉開關時兩燈均熄滅，這兩個小燈泡到底是串聯聯接，還是并聯聯接，請寫出你的判定方式。
交流園地、課外空間：
1木板上裝著警鈴、小紅燈各一個和一個電板組，另有兩只開關放在前、后門處。將木板裝在中學的門衛里，值勤人員要從鈴響判定是側門來客;從鈴響且紅燈亮?xí)缘檬乔伴T來客。請你設計一個符合要求的電路，并畫出電路圖。
簡答：側門來客閉合側門開關，只是鈴響，說明側門開關、電鈴、電源組成一條電壓的通路。前門來客閉合前門開關，燈亮，鈴響，說明前門開關、小燈泡、電鈴、電源組成另一條電壓的通路。故本電路有兩條大道，但是大道電壓都通過警鈴。電路如圖090所示
2、在父母的指導下，觀察節日彩燈
(1)課本“圖13—32”上畫的是只有一串的節日彩燈，觀察小彩燈之間是如何聯接的?共有多少只小彩燈?思索倘若其中一只燈泡壞了，將會出現哪些現象?假如取一部份彩燈出來(仍保持電路是通路)，可能出現哪些現象?
(2)“滿天星”也是節日彩燈的一種，它是由多串小彩燈組成的，觀察每一串彩燈之間的聯接形式?思索為何不亮?xí)r是一串而不是一個燈泡?
3加拿大新型家具
模擬陽光的燈：英國一家公司研發成一種與陽光一樣的人工照明光源——分子弧光燈。它是靠電弧通過硫酸錫分子霧化而發光，可相當均勻的讓所有顏色發出的連續波譜成為可見光。這些燈的售命約5000小時，可用于井下作業，以改善礦工的生活條件。
熱感應燈：英國一家公司推出一種熱感應燈。在黑漆漆的夜晚串聯和并聯示意圖的區別，人踏足臥室，這些燈感應到人體的氣溫，便會手動亮上去。這些熱感應燈除了使用便捷，并且可以防盜，例如夜間行竊摸入房中，感應燈忽然泛白，都會使盜賊大吃一驚，立刻逃跑。
省電冷光燈：日本一公司生產了一種省電冷光燈，其表面玻璃鍍有一層銀膜，銀膜上又鍍一層二硅氧烷膜。這兩層膜結合在一起，可把紅外線反射回來加熱鎢絲，而讓可見光透過，因而大大降低了熱耗損。一只100瓦的這些燈的耗電量，只相當于40瓦普通白熾燈。
塑膠螢光燈：英國一家公司研究成用塑膠生產螢光燈的技術，它是在透明塑膠中加入螢光化合物質制成塑膠管，在管外側涂上螢光油漆，同時在管的兩側使之等離子體發生聚合反應，產生一層特殊的薄膜，之后制成塑膠螢光燈。與傳統的玻璃管螢光燈相比，塑膠螢光燈具有重量輕、不易碎、節電等特性。
無極燈：法國加利福尼亞一家公司發明了一種不用燈具或電極的新型燈。該燈與傳統的白熾燈或螢光燈迥然不同，不用鎢絲和電極，而是燈泡玻璃內表涂上螢光粉，用一個高頻的感應系統來迸發其內部的水銀蒸汽放電，形成出大量的紫外線后，再照射在螢光粉上，進而使燈泡發光。因?yàn)闊魞?nèi)沒有易損部件，因此使用壽命歷時6萬小時，并且比普通白熾燈省電四分之三串聯和并聯示意圖的區別，適用于更換燈泡困難的地方，如高空、水下等。
磁性燈：日本一專家發明了一種使用便捷、安全可靠的磁性燈。這些燈的構造簡單，基座是一塊金屬盤。在與之配套的電源上有兩個嵌在塑膠包里的磁極，當磁極將燈頭吸定后，電壓便通過這兩個磁極間燈的兩極送電，因而使燈發光。使用這些燈，只要用一只手就可以毫不費勁的把它安裝到電源起來，并且絕無觸電的危險。
微波燈：英國一家家具公司推出了一種半徑僅幾分米的大型燈泡。它沒有鎢絲、電極、外面也沒有電路相連，它是借助微波能使燈泡的硫黃蒸氣加熱而發光的，具有很高的照明度，約為普通白熾燈的150倍。
答案：1、(1)K2，K1、K3(2)K1，K2、K3(3)K3，K1、K2(4)K1、K2，K3(5)不亮，漏電
2、D
3、把其中任何一個燈泡取出來，再閉合開關，若另一只燈泡還發光，則說明是并聯;若另一只燈泡不發光，則說明是串聯。
