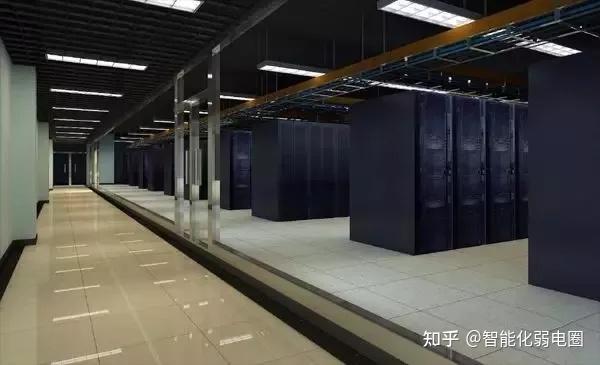

屏蔽機房的基本原理來自于法拉第籠設計。如果沒有屏蔽，我們的電子設備就會受到直接雷電或間接雷電等強電磁干擾源的影響，導致設備無法工作或工作異常。最嚴重的情況下，它會被損壞。這是電磁干擾比較常見的表現形式。還有一個現象是，打雷時我們聽廣播、看電視、使用電腦時，收音機會發出“吱吱”的噪音，電視、電腦會出現圖像抖動等現象，這些都是由干擾造成的。由雷電引起。電磁干擾。具體措施：使用屏蔽產品并可靠接地，阻擋外部電磁干擾，阻擋內部設備產生的電磁波。這樣就形成了一個等電位體，可以有效屏蔽電磁干擾。

靜電屏蔽

1、屏蔽效能的分類

根據屏蔽效能分類，可分為以下三種屏蔽類型：

1：靜電屏蔽

防止靜電耦合干擾的靜電屏蔽是指對靜電場的屏蔽，即采用低電阻率的導體材料制作容器，將電源線限制在容器內部，同時也防止外部電源線進入容器內。 靜電屏蔽時，屏蔽導體必須接地。屏蔽體和接地線均采用導電性能良好的金屬材料。

2：電磁屏蔽

電磁屏蔽可防止高電平電磁波干擾，用于抑制噪聲源與敏感設備相距較遠時因電磁場耦合而產生的干擾。電磁屏蔽必須同時屏蔽電場和磁場，通常采用低電阻率的導體材料。當空間電磁波注入金屬體表面時，會產生反射損耗和吸收損耗，使電磁能量大大衰減，從而達到屏蔽的目的。電磁屏蔽時，屏蔽體本身不需要接地，但為了避免靜電耦合，一般將電磁屏蔽導體接地。

3：磁屏蔽

磁屏蔽可防止低頻磁場感應。屏蔽很難。通常采用高導磁率、低電阻率的金屬材料形成一定厚度的外殼，以限制低磁阻屏蔽體內部的磁力線，防止磁場的擴散。，這就是磁屏蔽的基本原理。與電磁屏蔽類似，在磁屏蔽中，屏蔽層是否接地并不影響屏蔽效果。實際結構中為了防止靜電感應，一般將屏蔽層與機箱相連（安全接地）。

2、屏蔽機房的一些常見部件

1：屏蔽殼

屏蔽殼的主要組成部分包括六面屏蔽材料、材料間的連接件、支撐龍骨等。六板式本體、支撐龍骨及外殼與地面之間的絕緣處理。其中，頂板、墻板采用2.0mm厚度的冷軋鋼板，底板采用3.0mm厚度的冷軋鋼板，支撐龍骨采用型鋼。

工藝特點：

A、單元模塊均經過折彎成型，保證焊接變形盡可能控制在焊接邊緣；

B、采用人字形搭接技術，焊接工藝采用CO2氣體保護焊靜電屏蔽，保證焊縫和殼體變形小，保證室內鋼板表面的平整度。

C、門框由各類型鋼、鋼龍骨焊接而成，形成自承重結構；

D、屏蔽外殼內外必須進行嚴格的防銹處理，確保長期使用后不會生銹；

E、屏蔽外殼及框架穩定可靠，長期使用保證性能。整體力學性能滿足以下要求：鋼板不平整度≤4mm/2m2，鋼板垂直度≤10mm，外殼抗震指標≥8級；

2：紗門

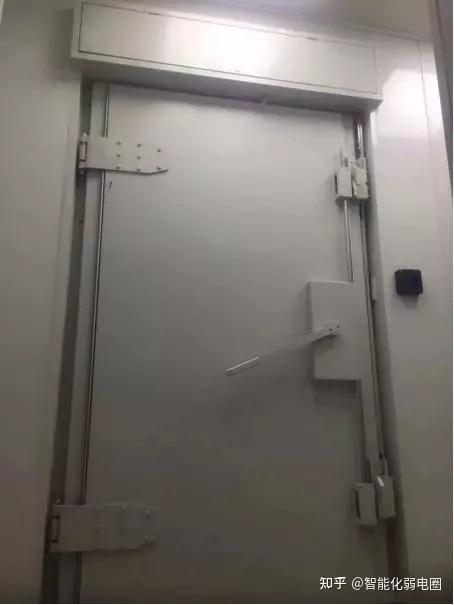

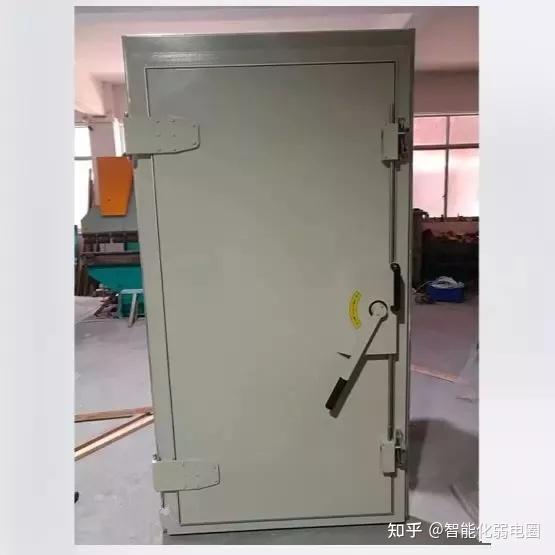

(1)手動屏蔽門

結構特點：

A。鎖定為雙點鎖定結構，配有鉸頁和把手，實現門的旋轉。

b. 采用單葉片插入式電磁密封技術和復合葉片。刀片采用優質冷軋鋼板制成，導磁性能良好。鍍銅后，兼具良好的導電性和導磁性，保證屏蔽門具有優良的磁場和電場屏蔽性能。

C。刀口和簧片的接觸部分由相同的材料制成，具有相似的電位差。接觸面不會產生電腐蝕，可長期保證屏蔽性能，提高可靠性。

d. 簧片為可拆卸鈹青銅簧片，三排結構。經真空熱處理后具有良好的彈性和耐磨性。能有效形成電磁密封腔。電磁密封可靠。刀片和簧片已測試3萬元。經過第一次插拔測試，仍能滿足使用要求。老化或損壞后易于更換，每節長度為180毫米。

e. 此類屏蔽門是一種典型的結構形式，設計技術也比較成熟。

靜電屏蔽

屏蔽效能：

磁場：14KHz≥70dB/≥100dB

電場：-50MHz≥110dB

平面波：50MHz-1GHz≥100dB

微波：1GHz-10GHz≥-18GHz≥90dB

(2)全自動屏蔽門

結構特點：

全自動雙軌設計，由直流步進電器驅動，啟動時門扇水平和垂直運動，實現門的開啟和關閉。整個過程由三菱可編程控制器和觸摸屏控制。操作方便，具有多點位置傳感器和急停裝置，多重保護。運行準確平穩，安全可靠，尺寸可根據用戶要求定制。

靜電屏蔽

屏蔽效能：

磁場：14KHz≥75dB/≥100dB

電場：-50MHz≥110dB

平面波：50MHz-1GHz≥110dB

微波：1GHz-10GHz≥100dB

3：通風波導窗

靜電屏蔽

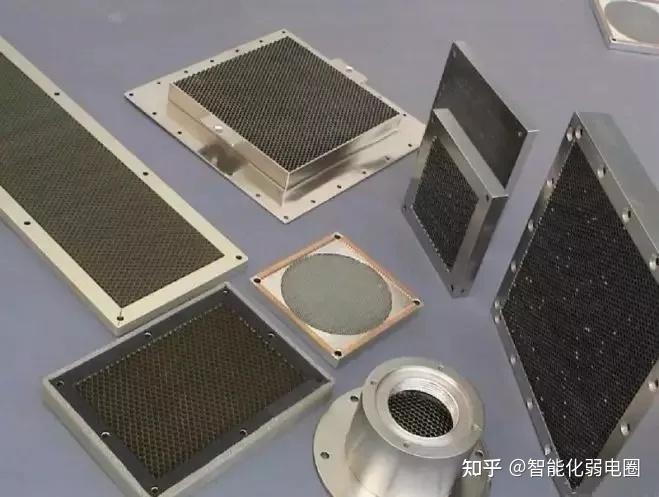

蜂窩截止波導通風板主要用于電磁屏蔽設施的通風口。它們具有良好的屏蔽和通風的雙重功能。根據不同的使用場合和環境，可以選擇不同的材料、涂層和形狀。

靜電屏蔽

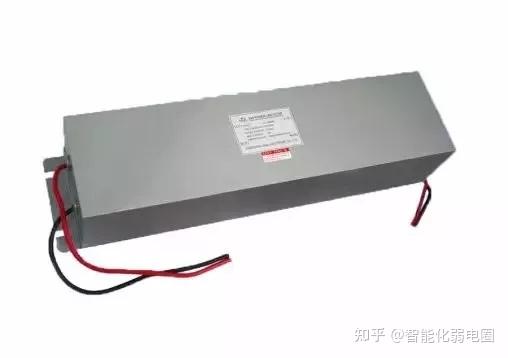

4：電源濾波器

表現

鍍膜屏蔽玻璃與絲網屏蔽玻璃最大的區別在于透光率和屏蔽指數的差異。鍍膜屏蔽玻璃的最大優點是透光率大于90%，屏蔽效率最高在30dB左右；絲網屏蔽玻璃的優點是屏蔽效率在50db以上，但目前最大透光率在80%左右。屏蔽效應大于70dB的絲網屏蔽玻璃的透光效率僅為40%左右。用戶一般根據設計的具體技術要求來選擇窗品種。用于穩定電源的輸出電壓基本上可以理解為阻斷交流、傳導直流。在交流電源的情況下，通帶是單一頻率。

靜電屏蔽

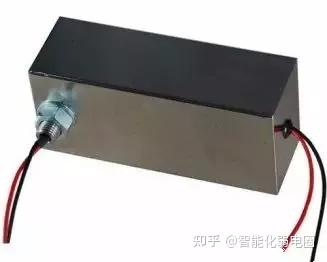

5：信號濾波器

主要功效：

信號線濾波器的主要作用是解決空間電磁干擾問題，例如向空間輻射強電磁干擾的設備，或者對空間電磁干擾敏感的設備。前面看到的信號線電纜和電源線電纜之間的耦合導致傳導發射在高頻下超標。這是由于信號線通過空間耦合到電源線上的高頻干擾造成的。

原則：

信號濾波器用于從輸入信號中濾除有用信號，去除不需要的信號和噪聲干擾。其原理是利用電路的幅頻特性，將通帶范圍設置為有用信號的范圍，濾除其他頻譜成分。

靜電屏蔽

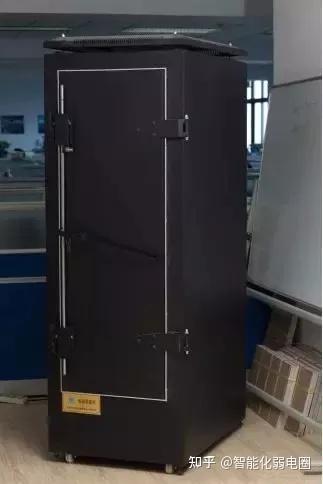

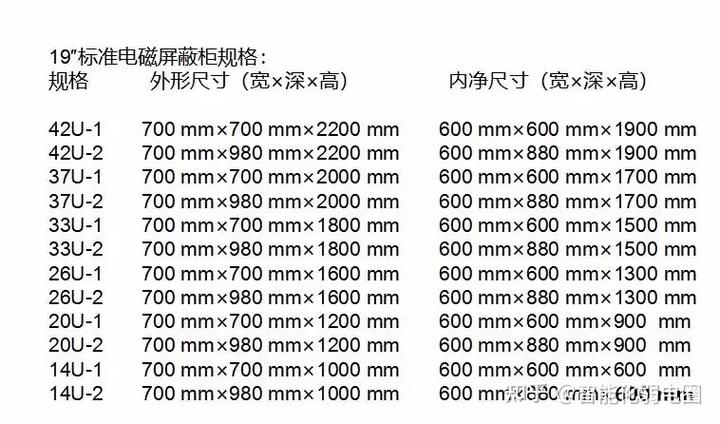

6：屏蔽柜

靜電屏蔽

（1）能夠有效抑制計算機、服務器、交換機、路由器等信息處理設備的電磁泄漏發射，保護信息安全，并具有抗強電磁干擾的能力靜電屏蔽，保護操作人員免受電磁輻射損害；

（2）本產品綜合運用屏蔽、隔離、濾波、吸波、接地等技術，有效抑制網絡設備電磁信號的泄漏，保護機密信息的安全；

（3）電磁屏蔽效率達到軍用標準——2006年《軍用涉密信息系統電磁屏蔽分級及測量方法》B級；

(4)造型美觀、操作方便、性價比高。不受規模和復雜程度影響，為用戶提供更先進、更便捷、更安全的使用環境；

(5)主要結構部件：a．屏蔽外殼：采用冷軋鋼板焊接而成的全密封箱體，并經過鍍鋅、噴塑等防腐處理； b. 紗門：用精心制作、加工的材料制成的盾牌。由簧片和冷軋鋼板焊接而成的門扇組成的紗門； C。濾波器：電源濾波器抑制頻帶寬，插入損耗高； d. 通風波導窗：蜂窩式通風波導窗，上下裝有4個微型軸流排風扇，實現強力排風；

靜電屏蔽

7：波導

對于綜合布線系統，光纜進入屏蔽機房。光纜通過波導進入屏蔽機房，波導的長度L大于6d。電信號通過屏蔽機房?jī)?nèi)的光收發器轉換為光信號，然后光纖穿過截止波導，在屏蔽機房外將光信號轉換為電信號。

3、屏蔽機房建設標準

1：先進性

公司優秀的設計力量集中，對項目進行充分認證，精心設計，精心選材，精心施工，從而確保項目中的每一個項目都是當前一流的，適當先進的，使機房系統能夠高效運行。很久。

2：可靠性

采用優質的材料、性能優越的設備和標準化的施工工藝，尤其充分考慮機房系統工程的抗干擾和突發情況下的快速補給，確保各個環節安全可靠

3：標準化

嚴格按照國家標準《計算站站點技術條件》的相關標準設計。圖紙、文件規范、安全，采用國家標準通用的符號、標志，力求通用性、可調整性、維護方便、有詳細的文件資料。

4：實用性

實施后機房劃分合理，流程最簡單；系統分布周到、全面、方便、靈活，根據各功能區域的要求選擇不同檔次的材料。在充分考慮機房系統功能完善的基礎上，性價比達到最優。

5：可擴展性

該系統不僅能夠支持現有系統，而且在空間布局、系統網格容量、端口等方面都有足夠的擴展空間，便于系統進一步開發，適應未來系統升級。

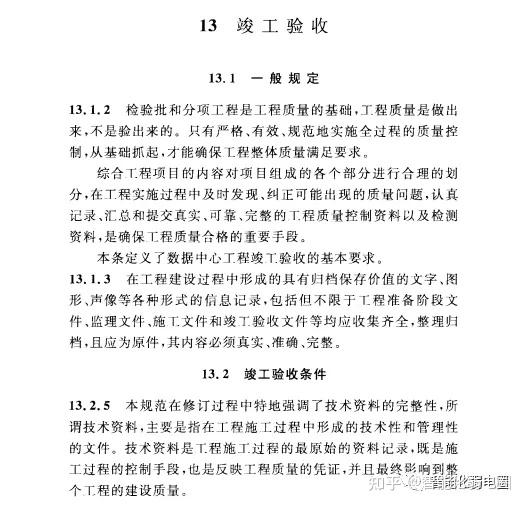

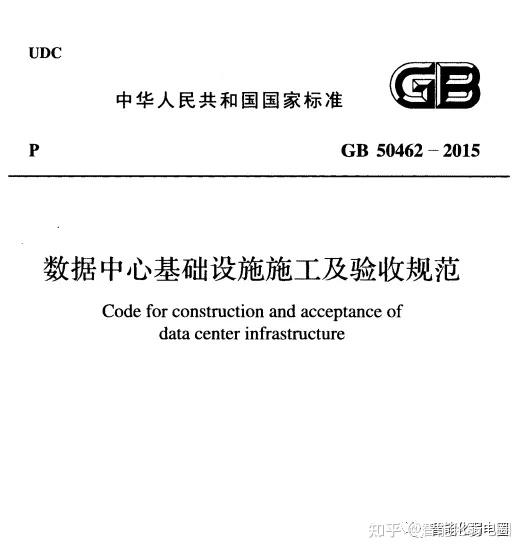

4、屏蔽機房驗收標準

1：分類標準

a：按功能劃分，電磁屏蔽室可分為固定式和移動式兩種。

b：如果按照屏蔽體的工程結構來劃分，電磁屏蔽室可分為裝配式、焊接式、直接附著式等。

2：需滿足的標準構成

空調系統：空調可單獨安裝，也可通過波導窗直接引入。但空調電源線、內外機信號控制線、煤氣、水管等應屏蔽。

火災報警系統：其報警信號和相關控制信號必須經過濾波。

接地系統：要求單點接地，接地電阻一般不能大于1歐姆。
