哪些是一段過流、二段過流和三段過流？想必大部份電氣人員都十分清楚了。并且一直有部份電氣人員是云里霧里的，非常是對于一些電氣初學者更是一問三不知了。我們都曉得在電力系統中，過流保護是保障設備安全運行的重要手段之一。常用的三種過流保護方法有：一段過流、二段過流、三段過流保護。這么問題來了，一段、二段、三段過流的區別是哪些？應當怎樣理解這三種過流保護方法呢？下邊本文簡明籠統地給你們介紹一下，看完文章希望能給廣大電氣人員加深對電壓保護中的一段過流、二段過流、三段過流保護的理解。
?01過電壓保護的基本原理是哪些？

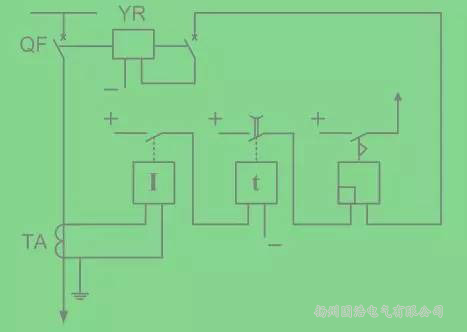

過流即過電壓保護。三段式電壓保護指的是電壓速斷保護（第一段）、限時電壓速斷保護（第二段）、定期限過電壓保護（第三段），互相配合構成的一套過電壓保護機制。
1段，近區漏電0秒合閘，通常保護到母線側線路出口一段距離；
2段，帶0.3-0.5秒左右的期限合閘，通常保護全線路，有可能還有少許延展；

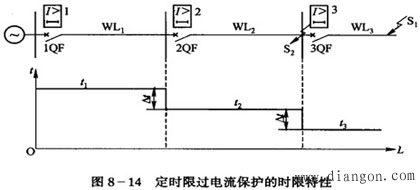

3段，帶N秒的延后合閘，通常是根據逃過最大負荷電壓整定的，保護全線路包括下一級的很大一部份，視具體情況而定。
供電系統中的線路、設備等故障，會形成漏電電壓。漏電電壓比線路正常工作時大好多，這個就不用過多解釋了。通過電壓互感器檢測這個電壓值，和電壓值的持續時間，達到整定值時輸出合閘訊號，這個就是過電壓保護的基本原理。
故障電壓越緊靠電源點，漏電電壓越大。
?02哪些是一段過流保護？
◆過流一段保護，也亦稱速斷保護：這個保護的電壓整定值是特別大的線路電流過大的原因，但是沒有整定時間。也就是說，只要是達到了這個電壓值，保護裝置必須立刻動作（實際反應速率在微秒級別）！并且，為了保證保護的選擇性（下一級線路的故障不能使上一級的保護動作），速斷保護并不能保護線路的全長。所以，別看它名子稱作一段，速斷保護并不是線路的主保護！
?03哪些是二段過流保護？
◆過流二段保護：保護的電壓整定值比一段小，也有整定時間。線路電壓達到整定值并持續一段時間后線路電流過大的原因，保護動作。過流二段保護的電壓整定值，必須保證保護本線路的全長，還要延長至下一級線路的前半部份。二段保護是本線路的主保護，并作為下一級線路的遠后備保護。
◆因此，須要降低二段過流保護來強化對故障的保護。二段過流保護的特征是對于較大的過電壓故障有較好的保護能力，但在小故障上作用較弱。
?04哪些是三段過流保護？
◆過流三段保護：保護的電壓整定值比二段更小，時間比二段更長。三段保護除了要保證本線路的全長，還要保證比過流二段保護更長。三段保護是線路的后備保護，并作為下一級線路（甚至下下一級）的遠后備保護。
