光路圖是高中物理入學考試的必修項目。 雖然這不是一道非常難的題，但卻是考生失分的一個點。 初中物理光路圖考試的題型主要有兩類。 一是光的反射和折射。 ，一類是鏡頭成像。 為了幫助大家理解和掌握光路圖，本文結合實例講解了繪制這兩類光路圖的整個過程。
實施例1 光的反射和折射

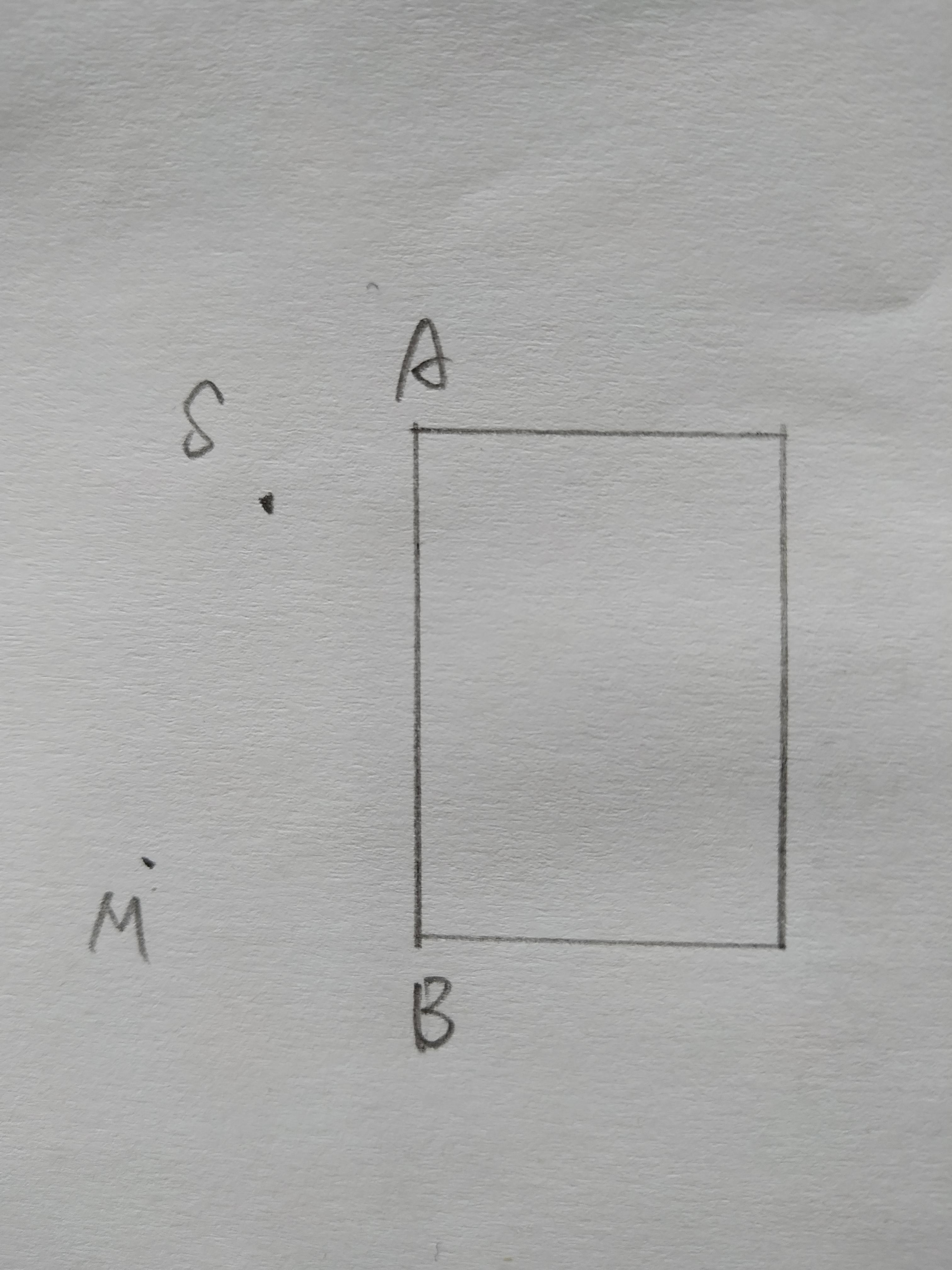

如圖所示，S是垂直放置的玻璃磚前面的發光點。 S發出的光經直玻璃面AB反射后穿過M點。請?jiān)趫D中畫出入射光線、反射光線和入射光線。 光線在玻璃磚中折射的大致方向。
1.確定光路
當光傳播到兩種介質的界面時，會同時發生反射和折射。 因此，當發光點S向玻璃磚的AB面發射入射光時，必須繪制出反射光線和折射光線。
光線的方向必須是從發光點一路向前。 因此，入射光、反射光、折射光上標注的箭頭方向應與光傳播方向一致。
特別注意的是，如果是實際的燈光，一定要用實線來畫； 如果是為了配合圖紙而畫的輔助線，則必須用虛線來畫。
2. 繪制反射光

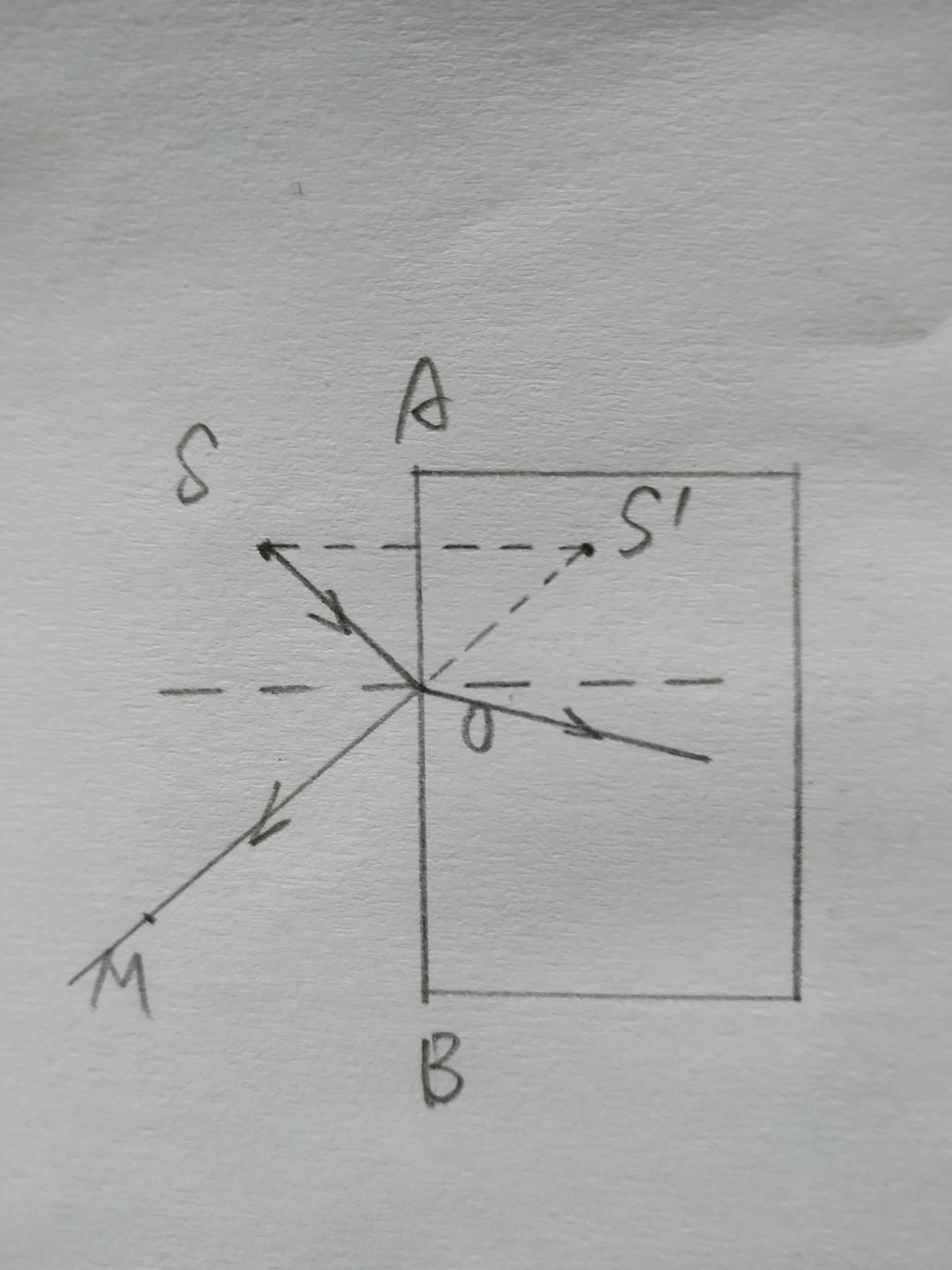

根據題目中的條件，從發光點S發出的入射光經AB面反射后穿過M點。 該圖是根據平面鏡成像原理繪制的。 畫出S點相對于AB的軸對稱點S'（用虛線畫出），連接S'和M形成射線S'M，與AB相交于O點。O點為入射光的入射點在AB面上。 點，AB左邊的光線為反射光線，用實線表示； AB右邊的線段是輔助線，用虛線表示。 連接SO形成線段SO，即入射光，用實線表示。
3. 繪制折射光線

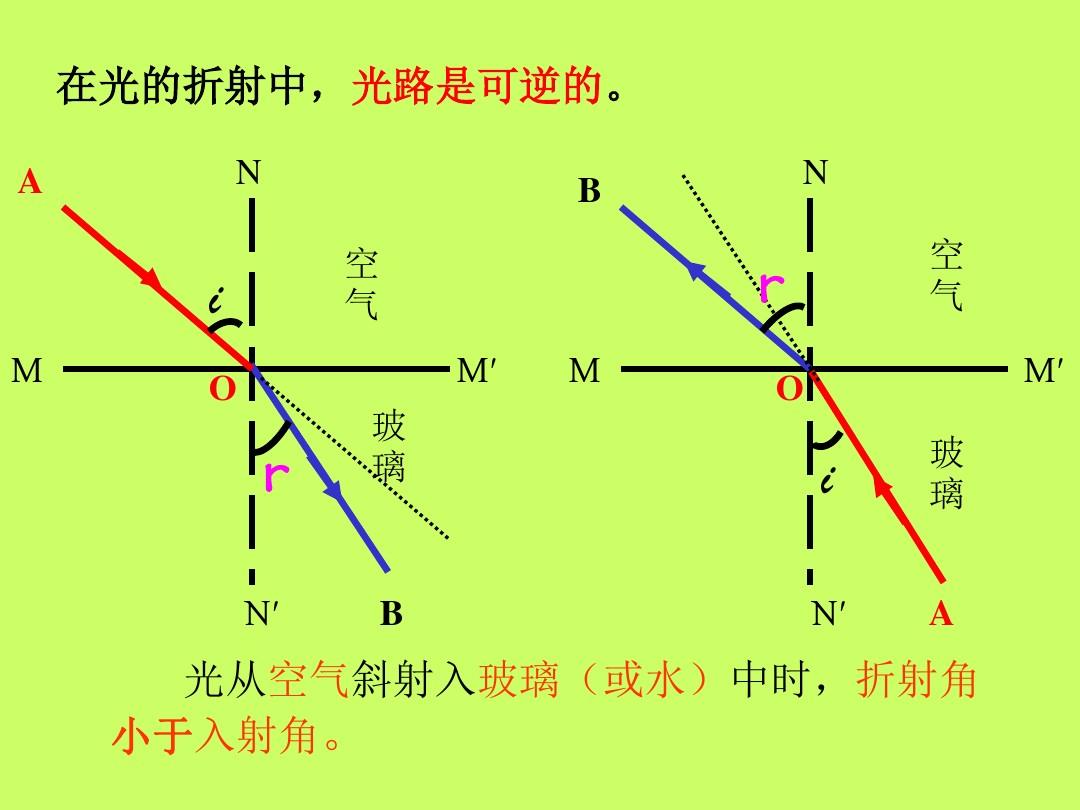

通過AB面上的入射點O與AB垂直的線為法線平面鏡成像作圖，用虛線表示。 根據光的折射定律，以O(shè)點為端點在玻璃磚中畫出一條光線平面鏡成像作圖，即為折射光線。 它位于法線下方，且與法線之間的夾角小于入射光線與法線之間的夾角。 它由實線表示。 。
實施例2 鏡頭成像

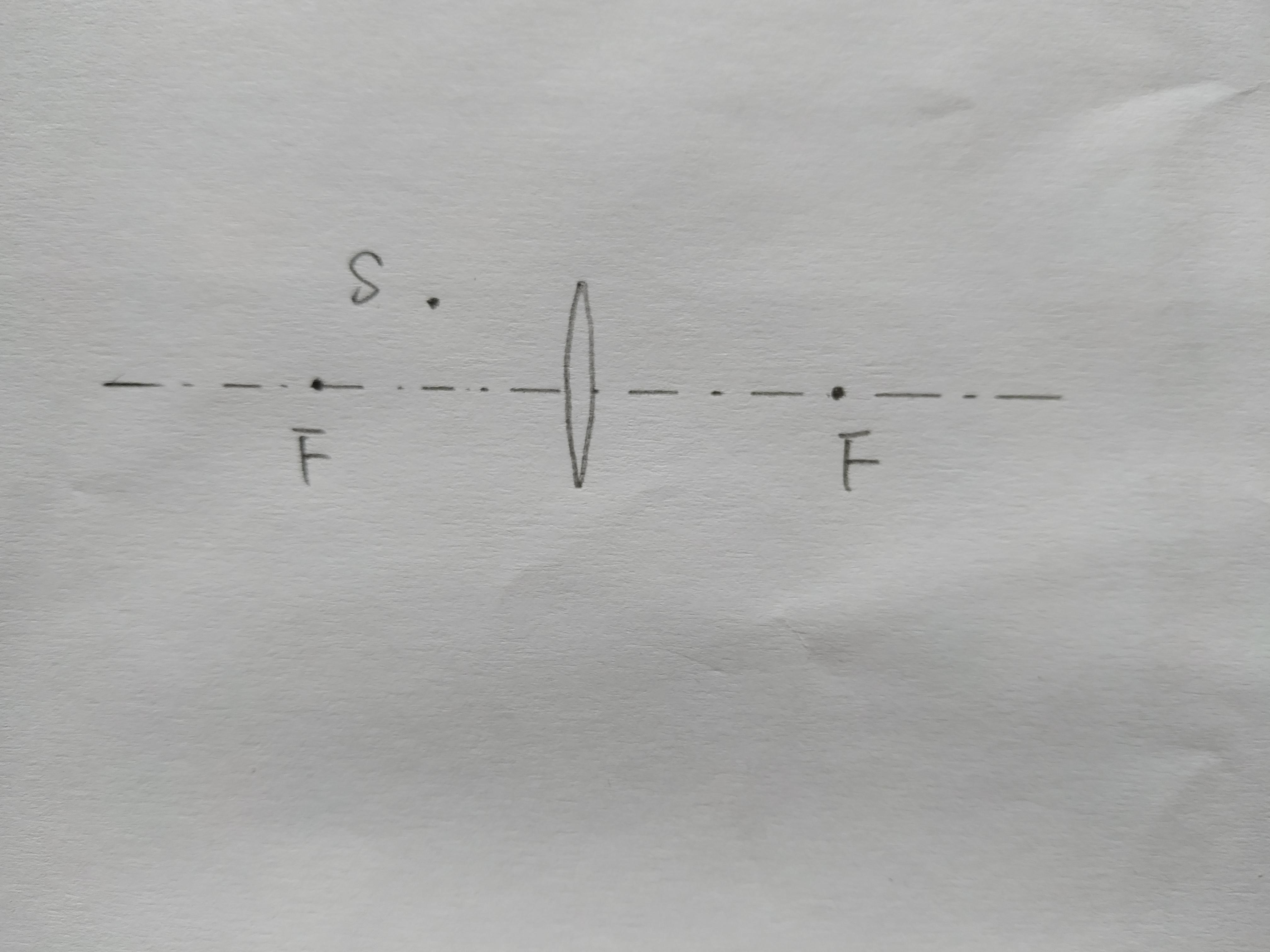

如圖所示，請畫出從S點發出的光線經過凸透鏡后的折射光線，并確定發光點S的像點S'。
1.確定光路
光線傳播到凸透鏡時會發生折射，因此當發光點S向凸透鏡發出入射光線時，必須繪制折射光線。
光線的方向必須是從發光點一路向前。 因此，入射光和折射光上標注的箭頭方向應與光傳播方向一致。
特別注意的是，如果是實際光線，必須用實線繪制； 如果是光線的反向延長線，則必須用虛線繪制。
2.畫出重要的光線

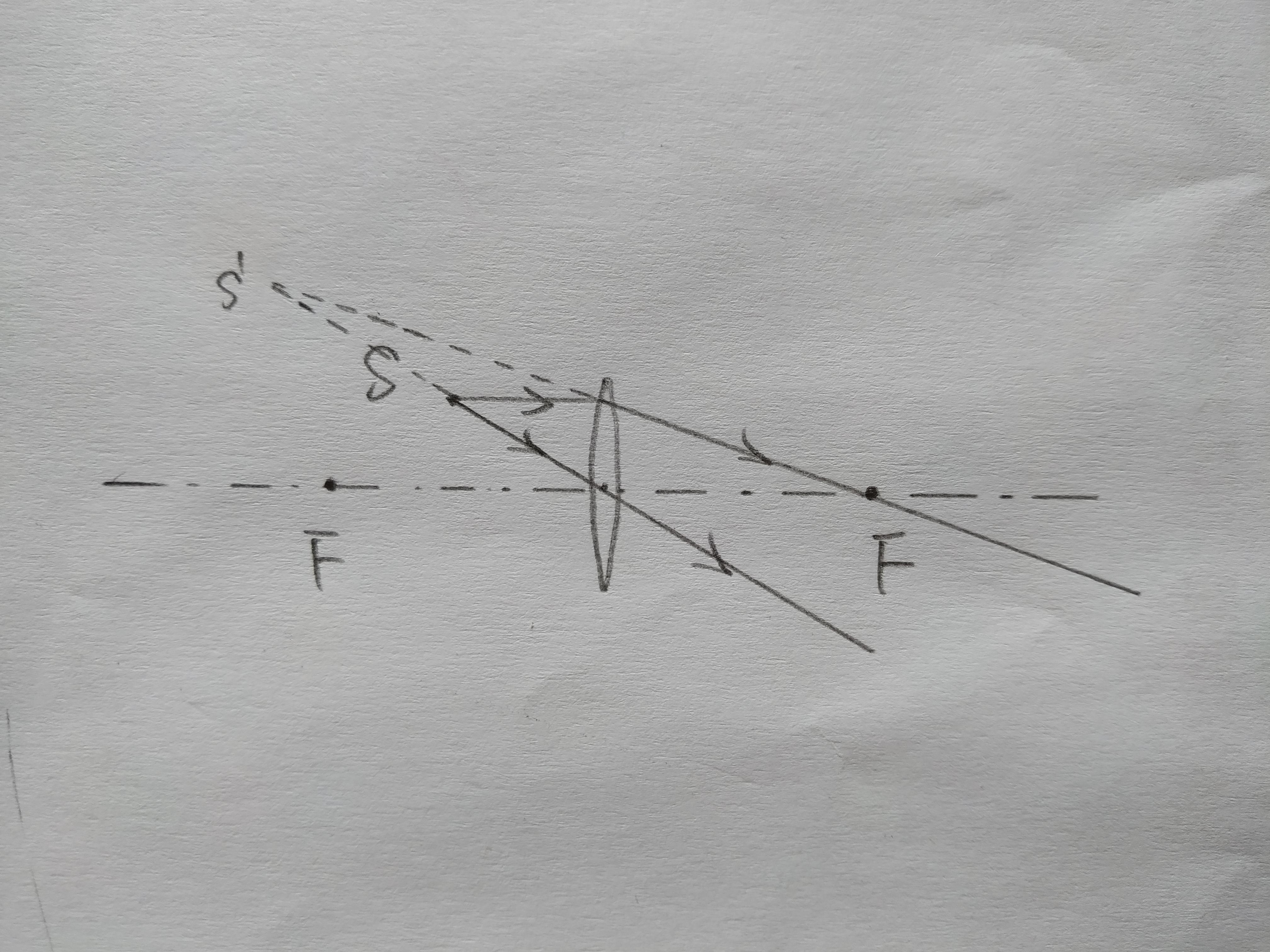

根據凸透鏡成像原理進行繪制，重點繪制兩條入射光線。 入射光線通過凸透鏡的光心，不發生折射，折射光線繼續沿原來的路徑傳播； 入射光線平行于凸透鏡的光軸，經凸透鏡折射后，折射光線繼續通過凸透鏡另一側的焦點傳播。
3. 繪制虛像和實像
折射光線之間的交點就是發光點S通過透鏡形成的圖像。 實線與實線的交點是實像，虛線與虛線的交點是虛像。 本題兩條折射光線的反向延長線相交于S'點，所以S'點就是S點通過凸透鏡形成的虛像。
總之，畫光路圖是掌握光學原理的重要途徑，也是中考光學題獲勝的法寶。 本文從基本原理出發講解光路圖的繪制方法。 只有牢牢掌握這些基礎知識和方法，才能在中考物理中取得成功。 光學問題沒有失分。
