什么是電路圖？ 電路圖是用電路元件符號表示電路連接的圖。 電路圖是為了研究和工程規劃的需要，使用物理電的標準化符號繪制的表示各部件的構成以及部件之間的關系的示意性布局圖。 從電路圖中電路圖怎么畫，您可以了解元器件的工作原理，為分析性能和安裝電子電氣產品提供規劃方案。 設計電路時，工程師可以從容地在紙上或電腦上進行，確認完成后再進行實際安裝。 通過調試改進，修復bug，直到成功。
電路圖的分類
電路圖分為原理圖、框圖、裝配圖和印制板圖。

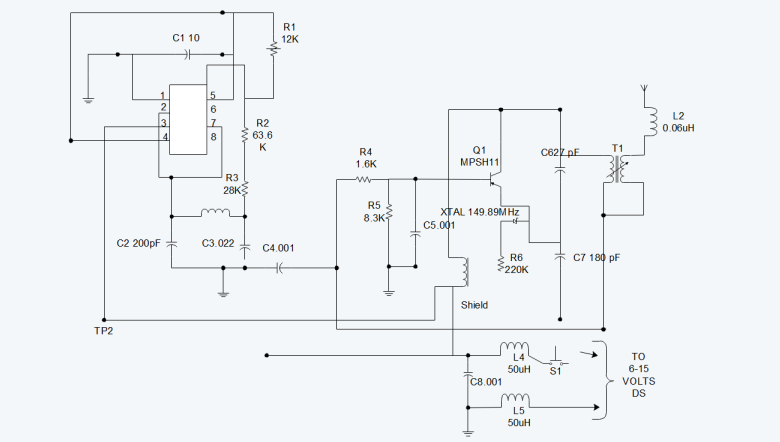

原理圖：這種圖一般用于電路設計和分析，因為它直接反映了電子電路的結構和工作原理。 分析電路時，通過識別圖紙上繪制的各種電路元件符號以及它們之間的連接方法，可以了解電路的實際工作原理。 原理圖是用來反映電子電路工作原理的工具。 。
方框圖：簡稱方框圖，方框圖是用方框和連線來表示電路的工作原理和組成的電路圖。 從根本上來說電路圖怎么畫，這也是一張示意圖，只不過在這種圖中，除了方框和連線之外，幾乎沒有其他符號。 它與上面的原理圖的主要區別在于，原理圖詳細描述了電路的所有元件及其連接方式，而框圖則簡單地將電路按照功能劃分為幾個部分并描繪了每個部分。 放入一個方框中，在方框內添加簡單的文字描述物理資源網，并在方框之間使用連接線（有時帶有箭頭）來說明方框之間的關系。 因此，框圖只能用來反映電路的一般工作原理，而原理圖除了詳細展示電路的工作原理外，還可以作為收集元件和制作電路的基礎。電路。
裝配圖：是用于電路裝配的一種圖紙。 圖紙上的符號往往是電路元件的物理外觀圖。 我們只需要按照圖示連接一些電路元件就可以完成電路組裝。 這種類型的電路圖一般適合初學者。
印制板圖：印制電路板圖的全稱是“印刷電路板圖”或“印刷電路板圖”。 它實際上與組裝圖屬于同一類型的電路圖，兩者都是用于組裝實際電路的。 印刷電路板的制作方法是先在絕緣板上覆蓋一層金屬箔，然后腐蝕掉電路不需要的金屬箔。 剩下的金屬箔作為電路元件之間的連接線，然后將電路中的元件安裝在這塊絕緣板上，板上剩下的金屬箔作為元件之間的導電連接，完成電路連接。 由于這種電路板的一面或兩面都覆蓋有銅，所以印制電路板也稱為“覆銅板”。
電路圖中常用的符號

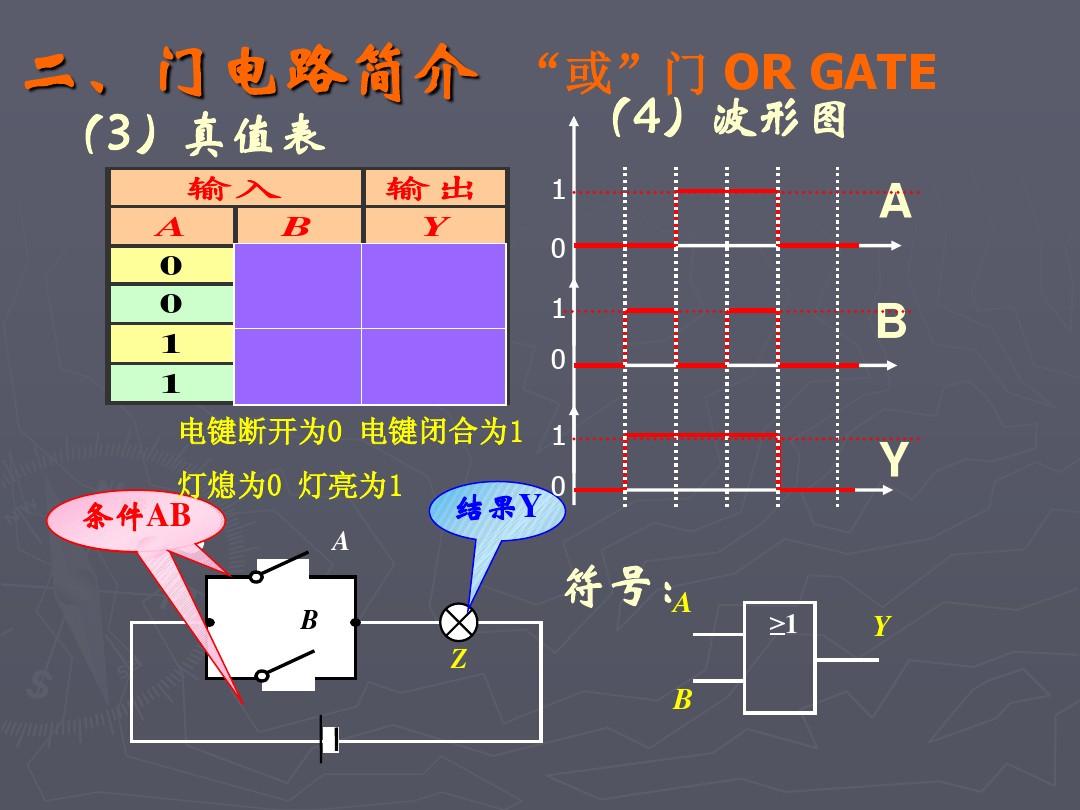

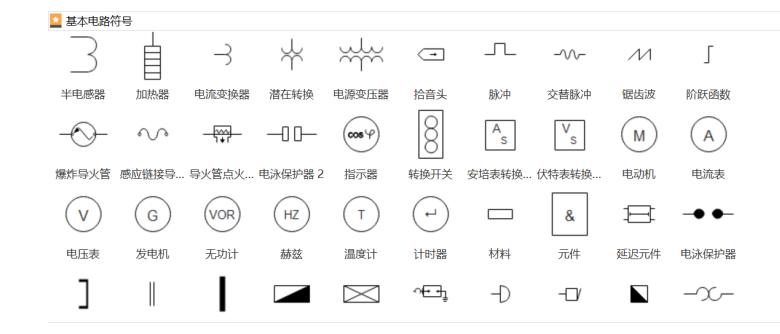

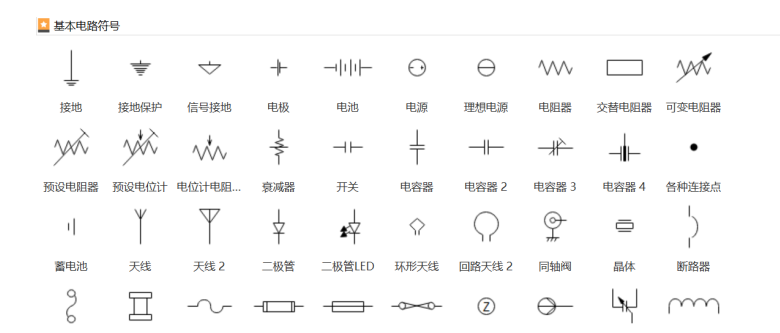

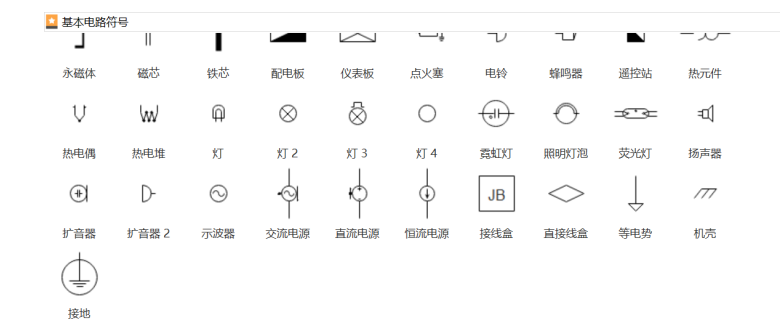

以下是億圖電路圖中常用的符號。
電路圖和電氣圖的區別
1、電路圖用電線將電源、開關（按鍵）、電器、電流表、電壓表等連接起來，形成電路，然后按照統一的符號表示； 電氣圖一般由主電路、控制電路和保護電路組成。 、配電電路等部分。
2、電氣控制電路圖。 看電氣控制電路圖的一般方法是先看主電路，再看輔助電路，利用輔助電路的回路來研究主電路的控制程序。
繪制電路圖時的注意事項
1、電路圖最好是矩形。 組件應均勻分布在所有側面。 組件不應繪制在角落處。
2、電路圖中各元件的連接順序應與物理圖中的順序相對應。 （畫電路圖時，要注意電路的狀態，開關是斷開還是閉合。）
3. 對于并聯電路，在較長的電路上找到分支點和連接點并標記。 并清楚地標明各個部件的位置。 （首先查明主電路是否有斷路器和電流表）連接實物圖，先連接電池組，找到電源正極端子，從正極端子開始，連接主電路元件，找到分支點后，連接分支電路，千萬別亂畫，按順序畫。
