【學習目標】
2.學會利用電阻串聯電路的特性來分析實際電路。
3.了解電阻串聯電路的應用。
【觀察與思考】

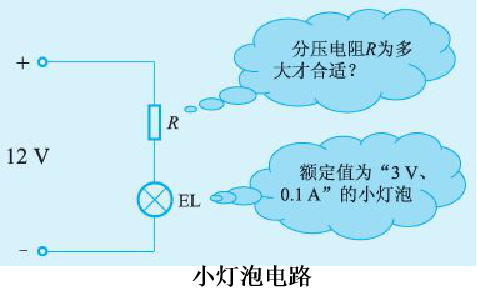

小明在做電路實驗時，遇到了這樣的問題：他想要一個額定值為“3V，0.1A”的小燈泡能夠正常工作，但他手頭只有12V電源。 如果將小燈泡直接連接到12V電源上，小燈泡將無法正常工作。 燈泡肯定會燒壞，怎么辦？ 你能幫小明解決這個問題嗎？
1.電阻串聯電路

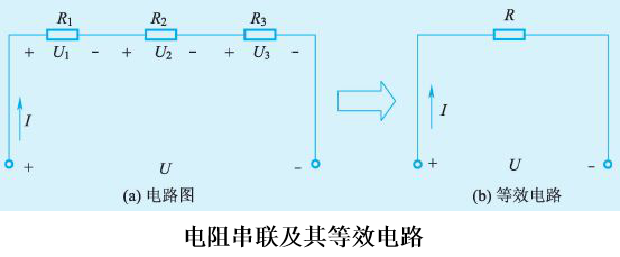

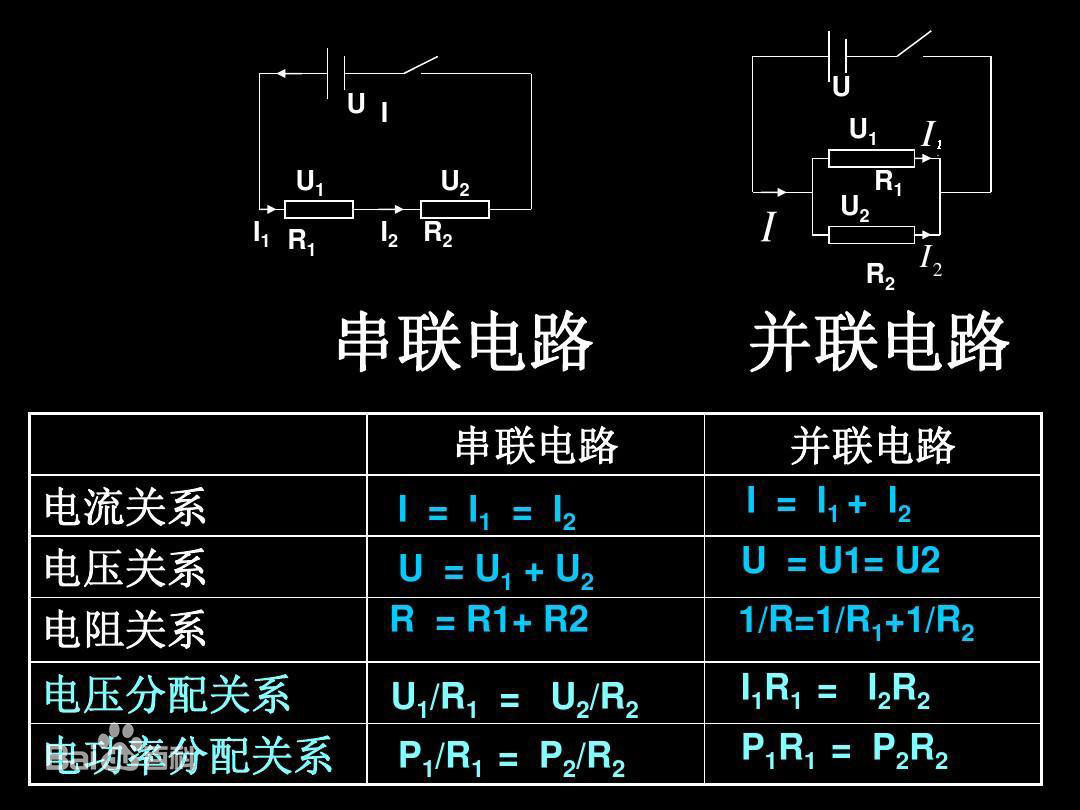

串聯電路：將電阻一個接一個地連接起來，形成串聯電路。 下圖所示為由三個電阻組成的串聯電路。 串聯電路的特點：①電流特性。 串聯電路中只有一條路徑串聯電路，因此串聯電路中的電流各處相等，即I=I1=I2=I3=...=In ②電壓特性。 串聯電路兩端總電壓等于各部分兩端電壓之和，即U=U1+ U2+ U3+…+ Un ③電阻特性。 電路的總電阻（也稱等效電阻）等于串聯電阻之和，即R=R1+ R2+ R3+…+ Rn ④電壓分布。串聯電路中各電阻兩端的電壓與電阻成正比每個電阻器的，即
[例1] 一個2Ω電阻和一個10Ω電阻串聯并連接到電源。 用萬用表測量2Ω電阻兩端電壓為3V。 10Ω電阻兩端的電壓是多少？
【例2】將4?、6?兩個電阻串聯，兩端接10V直流電源后物理資源網，4?、6?電阻兩端的電壓分別是多少？ 電路中的電流是多少？ 4?電阻消耗多少功率？
3.串聯電路的應用
電阻串聯電路有著廣泛的應用。 在工程中串聯電路，常常采用幾個電阻串聯，組成分壓器，使同一電源可以提供不同的電壓，如圖所示； 串聯電阻用于限制和調節電路中的電流。 電子電路中常用的二極管有限流電阻； 使用小阻值電阻串聯以獲得較大阻值； 使用串聯電阻擴大電壓表的量程等。
?
本課程講述串聯電路、串聯電路的特性以及串聯電路的應用。 這些有點困難。 希望各位電工愛好者鞏固學習！ 你知道如何留言嗎？
