一、絕緣內阻簡介
絕緣內阻是電氣設備和電氣線路最基本的絕緣指標。對于低壓電氣裝置的交接試驗，常溫下電動機、配電設備和配電線路的絕緣內阻不應高于0.5MΩ（對于運行中的設備和線路，絕緣內阻不應高于1MΩ/kV）。低壓家電及其聯接線纜和二次回路的絕緣內阻通常不應高于1MΩ；在比較悶熱的環境不應高于0.5MΩ；二次回路小母線的絕緣內阻不應高于10MΩ。I類手持電動工具的絕緣內阻不應高于2MΩ。
絕緣內阻影響誘因：
1、環境溫溫度
通常材料的絕緣內阻值隨環境溫溫度的下降而降低。相對而言，表面內阻（率）對環境溫度比較敏感，而體內阻（率）則對氣溫較為敏感。溫度降低，表面泄露減小絕緣電阻的測量儀器，導體電導電流也會降低。氣溫下降，自旋的運動速度推進，介質材料的吸收電壓和電導電流會相應降低，據有關資料報導，通常介質在70℃時的阻值值僅有20℃時的10%。因而，檢測絕緣內阻時，必須指明試樣與環境達到平衡的溫溫度。
2、測試時間
用一定的直流電流對被測材料加壓時，被測材料上的電壓不是瞬時達到穩定值的，而是有一衰減過程。在加壓的同時，流過較大的充電電壓，接著是比較長時間平緩減少的吸收電壓，最后達到比較平穩的電導電流。被測內阻值越高，達到平衡的時間則越長。因而，檢測時為了正確讀取被測內阻值，應在穩定后讀取數值。在通訊線纜絕緣內阻測試方式中規定，在充電1分鐘后讀數，即為線纜的絕緣實測值。并且在實際上，此方式有些不妥，由于直流電流對被測材料加壓時，被測材料上的電壓是電容電壓，既然是電容電壓，就與線纜的電容大小有關，電容大須要充電的時間就長，非常是油膏填充線纜，就須要的時間要長一些。所以同一類型的線纜，因?yàn)楹穸炔灰粯樱半娙荽笮〔灰粯樱潆姇r(shí)間為一分鐘時讀數顯然是不科學，還需進一步研究和闡述。
3、電纜自身誘因
當電纜線受熱和發霉時，絕緣材料便老化。其絕緣內阻便減少。
絕緣內阻檢測方式：
兆歐表法這些技巧適宜用在檢測沒有安裝到管線上的絕緣（法蘭）的絕緣內阻值。
檢測的方式：首先根據兆歐表檢測的方式聯接各處線路。檢測導線與管線的聯接比較適宜采用磁性接頭或則夾子，但是聯接點必需要去除銹跡。之后檢測儀器宜為500V/500MΩ（這兒的偏差不能小于百分之十）兆歐表。轉動兆歐表?yè)u桿達到規定的怠速，持續10秒，兆歐表穩定指示的內阻值即為絕緣接頭（法蘭）的絕緣內阻值，要求小于10兆歐。
二、接地內阻簡介
接地內阻是電壓由接地裝置流入大地再經大地流向另一接地體或向遠處擴散所遇見的內阻。接地內阻值彰顯電氣裝置與“地”接觸的良好程度和反映接地網的規模。
接地內阻就是拿來評判接地狀態是否良好的一個重要參數，是電壓由接地裝置流入大地再經大地流向另一接地體或向遠處擴散所遇見的內阻，它包括接地線和接地體本身的內阻、接地體與大地的內阻之間的接觸內阻，以及兩接地體之間大地的內阻或接地體到無限遠處的大地內阻。接地內阻大小直接彰顯了電氣裝置與“地”接觸的良好程度，也反映了接地網的規模。接地內阻的概念只適用于大型接地網；隨著接地網占地面積的加強以及底泥內阻率的增加，接地阻抗中感性份量的作用越來越大，小型地網應采用接地阻抗設計。
接地內阻檢測方式：
影響接地內阻的誘因好多：接地極的大小（厚度、粗細）、形狀、數量、埋設深度、周圍地理環境（如平地、溝渠、坡地是不同的）、土壤溫度、質地等等。為了保證設備的良好接地，借助儀表對接地內阻進行檢測是必不可少的。
接地內阻的檢測方式可分為：電流電壓表法、比率計法和電橋法。按具體檢測儀器及布極數可分為：手搖式地阻表法、鉗形地阻表法、電壓電壓表法、三極法和四極法。
在測接地內阻時，有些誘因引起接地內阻不確切：
（1）地網周邊底泥構成不一致，地質不一，緊密、干濕程度不一樣，具有分散性，地表面雜散電壓、特別是架空相線、地下水管、電纜外皮等等，對測試影響非常大。解決的方式：取不同的點進行檢測，取平均值。
（2）測試線方向不對，距離不夠長。解決的方式：找準測試方向和距離。
（3）輔助接地極內阻過大。解決的方式：在地樁處潑水或使用降阻劑增加電壓極的接地內阻。
（4）測試夾與接地檢測點接觸內阻過大。解決的方式：將接觸點用油石或砂紙磨光，用測試線夾子充分夾好磨光觸點。
（5）干擾影響。解決的方式：調整放線方向，盡量避免干擾大的方向，使儀表讀數降低跳動。
（6）儀表使用問題。電瓶電量不足，解決的方式：更換電板。
（7）儀表精確度增長。解決的方式：重新校正為零。
接地內阻的測試值的確切性，是判別接地是否良好的重要誘因之一。測試值一旦不確切，要不浪費人力物力（測值偏大），要不都會給接地設備帶來安全隱患（測值偏小）。
三、絕緣內阻和接地內阻的區別
絕緣內阻是測試電纜線線纜相間、層間以及中性點之間的絕緣程度，測試數值越高，絕緣性能越好，絕緣內阻的檢測可以采用電子兆歐表進行檢測。
接地內阻是電氣設備借助大地聯接成同電位的一種方式，是反應導線或防雷引下線與大地接觸的緊密程度，接地內阻值的大小是保證人身安全的一種有效舉措，接地內阻的是否合格的檢測可以采用數字接地內阻測試儀進行檢測。
絕緣內阻測試原理：
當檢測絕緣內阻時，把直流電流U加于絕緣物上，此時有一電壓隨時間做衰減性變化，最后趨向一個穩定值，一般，這個電壓是電容電壓、吸收電壓和傳導電壓的總和，電容電壓Ic，它的衰減速率很快；吸收電壓Iaδc，它比電容電壓衰減慢得多；傳導電壓Inp，它經很短時間就趨向穩定。
假如絕緣沒有霉變而且表面清潔絕緣電阻的測量?jī)x器，瞬變電壓份量Ic、Iaδc很快衰減為零，僅存很小的傳導電壓Inp通過，由于絕緣內阻與流通電壓成正比，絕緣內阻將上升很快，但是穩定在很大的數值上。反之，假如絕緣受了潮，傳導電壓明顯減小，甚至比吸收電壓Iaδc起始值減小更快，瞬變電壓成份顯著降低，絕緣內阻值表現很低，而且隨時間的加長而變化甚少，所以，在絕緣內阻試驗中，通常通過吸收比判定絕緣的發霉情況，而當吸收比小于1.3時，表明絕緣良好，假如吸收比近于1時，就表明絕緣受了潮。
電子兆歐表進行檢測適用于線纜、導線、變壓器、電機等電氣設備。

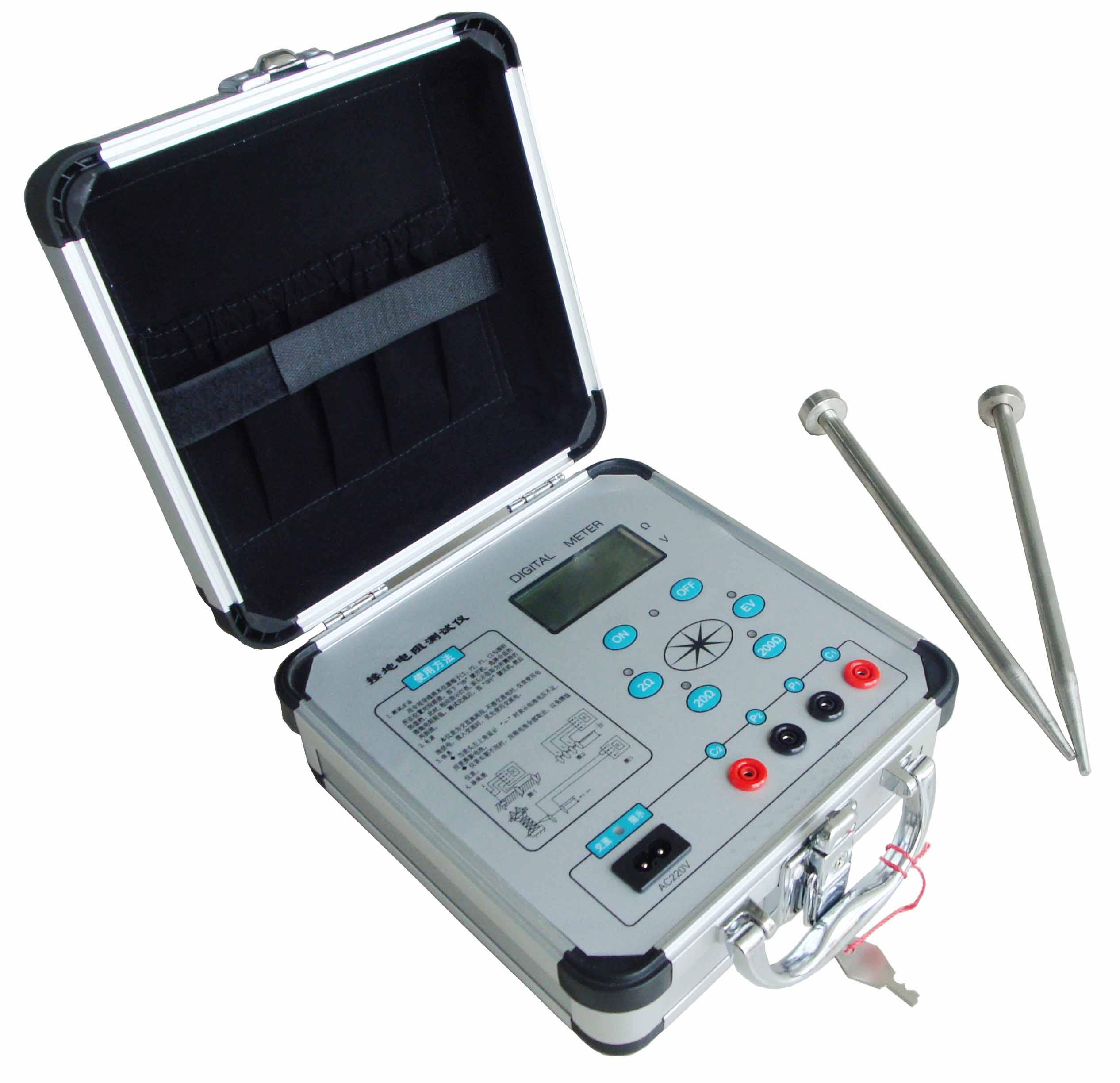

接地內阻檢測儀原理：
通過被測物的“E”（接地電極）和“H（C）”（供電電極）間的交流恒電“I”得到接地內阻值“Rx”，發覺“E”（接地電極）和“S（P）”（檢測電極）間的位差“V”。
