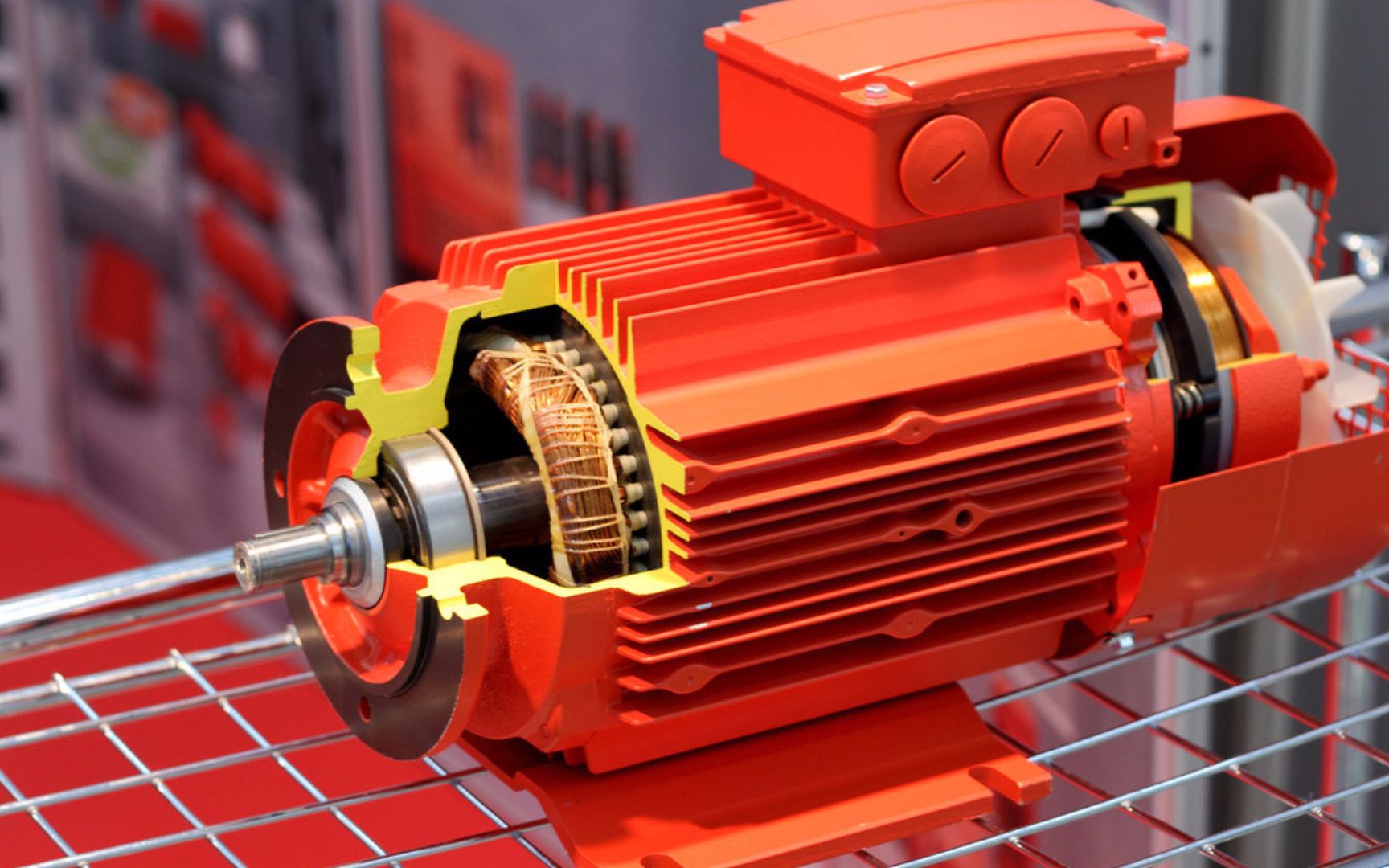

1、電機基礎知識 1.1三相異步電動機的結構 1.2三相異步電動機的結構 1.3三相異步電動機的結構 v 組裝式Y(jié)系列電機 1.4三相異步電動機的結構 普通YB防爆電機 2.1電機的種類 變壓器 變壓器 旋轉電機 旋轉電機 電動機 電動機 直流電機 直流電機 交流電機 交流電機 異步電機 異步電機 同步電機 同步電機 2.2電機的種類 v 按能量轉換方式分 按能量轉換方式分 v 按電源相數分 按電源相數分 v 按電源電壓不同分 按電源電壓不同分 v 按轉子繞組類型分 按轉子繞組類型 a) a) 發電機 發電機 b) b) 電動機 電動機 a) a) 單相 單相電動機 電動機 b) b) 三相 三相電動機 電動機 a) a) 安全電壓電動機 安全電壓電動機36V 36V b) b) 低壓電動機 低壓電動機 220-1200 220-
2、1200V Vc)中壓電機1200-6V Vd)高壓電機及以上a)鼠籠電動機b)繞線轉子電動機2.3三相異步電動機的類型2.4三相異步電動機的類型v繞線轉子異步電動機2.5三相異步電動機的類型3.1三相異步電動機的工作原理v電動機是將電能轉換成機械能的裝置3.2三相異步電動機的工作原理v電動機的能量方程為電動機的能量方程為v從電源輸入的電能=耦合的電磁場中儲存的能量的增量+機電系統內部的能量損失+輸出的機械能v注：v電動機：電能和機械能都是正數v發電機：電能和機械能都是負數3.3三相異步電動機的工作原理3.

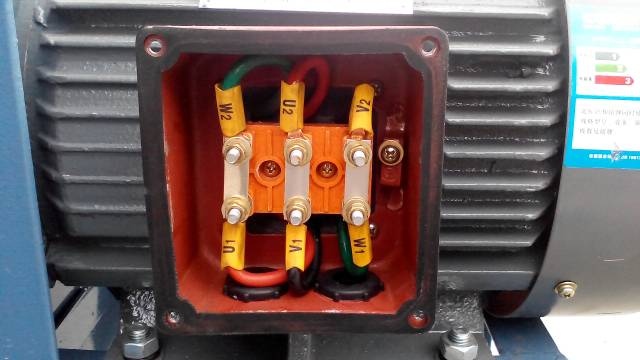

3.43.5三相異步電動機的工作原理3.6三相異步電動機的工作原理3.7三相異步電動機的工作原理3.8三相異步電動機的工作原理3.9三相異步電動機的工作原理3.10三相異步電動機的工作原理3.11三相異步電動機的工作原理4.1三相電動機的銘牌數據4.三相電動機的銘牌數據4.三相電動機的銘牌數據4.三相電動機的銘牌數據Y型連接連接4.三相電動機的銘牌數據連接相電壓等于線電壓連接相電流等于線電流3*.三相電動機的銘牌數據4.8三相電動機的銘牌數據v電動機的絕緣水平與電動機的溫升。v溫升是電動機某一點的溫度與參考（或基準）溫度之間的差值，稱為溫升。v電動機某一部位與周圍介質之間的溫差稱為電動機該部位的溫度
4、溫升。v有的電動機的銘牌上標有40，表示要求使用環境不超過40。4.9三相電動機的銘牌數據v耐熱等級分為Y級90、A級105、E級120、B級130、F級155、H級180、C級220七級。電動機常用的絕緣等級有A、E、B、F、H。v對于中小功率的電動機，測溫元件沒有埋入繞組內(即槽內)，所以無法得知真實的溫度值，只能從電動機機殼的溫度來判斷，機殼的溫度比槽內的溫度低20～30℃。 4.10三相電動機的銘牌數據v允許溫升最高允許溫度內外溫差環境溫度v例如采用F級絕緣材料時v允許溫升155-(2030)-35(90100)表面溫度不得超過125v絕緣材料的允許溫度是電動機的允許溫度;絕緣材料的壽命，a
5、一般就是電動機的壽命。v工作溫度如果超過材料的極限工作溫度電動機課件，就會加劇絕緣的老化，大大縮短電動機的使用壽命。4.11三相電動機的銘牌數據v丁晴橡膠電動機銘牌4.12三相電動機的銘牌數據v電動機的銘牌也有常見的v電動機的防爆結構有。v電動機主殼體的防護等級為IP55。v電動機的冷卻方式是電動機的頻率v電動機工作方式的分類工作方式分類4.13三相電動機的銘牌數據vY三相異步電動機。B防爆型vYB2-W戶外型vYB2-WF1戶外中等腐蝕防護型等氣候環境條件。v電動機的頻率為50HZ5-50HZ是指該電動機為變頻電動機，工作頻率在5-50HZ都可以工作。 v 電動機工作方式分類 工作方式分類 S1-S94.14 三相電
6、機器的銘牌數據 v 四川石油化工廠屬于防爆區域，電機大多為防爆電機，銘牌上也常有，vEx；防爆 vd，隔爆型（防爆形式） IIB（IIA.IIC）工廠用（類為煤礦井下防爆電氣設備） vT4：溫度組別（-） 電機機體外殼防護等級 v 第一位數字表示防塵 v 第二位數字表示防水防護 4.15三相電機的銘牌數據 v 電機機體外殼防護等級 IP55v 第一位數字表示防塵，防止有害粉塵的積聚，不能完全防止粉塵的進入，但飛揚的粉塵量不會干擾設備完好運行 v 第二位數字表示用水沖洗無危害。 v 電機不能用水沖洗！ 4.16三相電機的銘牌數據 v 電機的冷卻 電機的冷卻方式代號主要由冷卻方式
7.由標記（IC）、冷卻介質回路布置代號、冷卻介質代號、冷卻介質運動驅動方式代號組成。IC+回路布置代號+冷卻介質代號+驅動方式代號v回路布置代號特征數0自由循環4機殼表面冷卻6外置冷卻器周圍介質8外置冷卻器遠距離介質v冷卻介質：傳遞熱量的氣體或液體介質4.17三相電動機銘牌數據v常見的電動機冷卻方式“IC”為冷卻方式標記代號；v“4”表示冷卻介質回路布置為機殼表面冷卻；v“A”表示冷卻介質為空氣；v第一個“1”表示一次冷卻介質驅動方式為自循環；v第二個“1”表示二次冷卻介質驅動方式為自循環。4.18三相電動機銘牌數據v電動機溫升與冷卻密切相關v電動機冷卻系統發生故障必然引起電動機溫度升高
8、增加。因此，日常維護要多注意電機的冷卻系統。v日常潛水泵、風扇等電機不允許長時間無負荷運轉。5、電機常用軸承知識v電機軸承是支撐軸的零件，它既能引導軸的旋轉，又能承受軸上空轉的零件。軸承的概念很廣義，電機常用的軸承有四種，即滾動軸承、滑動軸承、球面軸承和含油軸承。動軸承，最常見的電機軸承是滾動軸承，即有滾動體的軸承。滑動軸承一般指無滾動體的軸承英語作文，即做滑動運動的軸承。 5.2 電機常用軸承知識 5.3 電機常用軸承知識 v 深溝球軸承，可承受軸向和徑向載荷 v 6308-2R/C36-類型代號.3-尺寸系列03代號08內徑代號.2R雙面密封.c3游隙組 5.4 電機常用軸承知識 v 圓柱滾子軸承只能承受徑向載荷 v N
9、322N - 類型代號3 尺寸系列代號22 內徑代號 外圈無擋邊圓柱滾子軸承 內圈無擋邊圓柱滾子軸承 5.5 電機常用軸承知識 v 角接觸球軸承 - 類型代號.3 - 尺寸系列10 內徑代號vB 接觸角40度() v 角接觸球軸承主要用于立式安裝的電機 5.6 電機常用軸承知識 v 電機軸承長期處于高速運轉狀態，軸承的潤滑與保養非常重要。 v 按電機銘牌上的要求，定期添加符合要求的潤滑油。 v 四川石化目前潤滑油主要有4種；加油時間為650~4000小時 v 佳木斯電機主要使用2#鋰基脂，南陽電機主要使用長城HTHS脂。 5.7 電機常用軸承知識 v 電機軸承的潤滑 v 使用便攜式黃油槍在旋轉的狀態下從前后黃油嘴加油潤滑。
10、潤滑脂的量應符合軸承銘牌上的要求。 v 特別注意一個常見的錯誤，即軸承潤滑過度。當增加潤滑脂量，但沒有打開放油裝置時，多余的潤滑脂會蔓延到各處，并可能通過軸承內蓋進入線圈。過度潤滑的危害與潤滑不足的后果一樣嚴重。 5.8 電機軸承常識 v 電機放油裝置 5.9 電機軸承常識 v 潤滑電機軸承時防止損壞旋轉設備 5.10 電機軸承常識 v 后端加油位置 5.11 電機軸承常識 v 滾動軸承的溫度不得超過 95 ℃，一般將 90 ℃ 設為報警值。 v 滑動軸
11、軸承（強制潤滑）溫度不得超過80，一般將75設為報警值。 v 滑動軸承（自潤滑）溫度不得超過95，一般將90設為報警值。 5.12 電機常用軸承知識 v 滑動軸承 大型電機主要采用石油化工滑動軸承 v 滑動軸承通常采用具有調心功能的端蓋球面滑動軸承，通過法蘭固定在電機端蓋上。端蓋球面滑動軸承有A型和B型，A型法蘭偏離球面中心線，法蘭安裝在端蓋的全圓止動塊上，B型法蘭靠近球面中心線，法蘭安裝在端蓋的半圓止動塊上。兩種軸承都帶有氣封裝置，以平衡電機內風扇形成的負壓。 5.13 電機常用軸承知識 v 滑動軸承 v 軸頸與軸承之間的間隙使軸的中心線略低于軸承的中心線。當電機旋轉時，軸頸與軸承之間會產生油膜，使軸略微抬起。 v 日
12、家庭常用的一些風扇、抽油煙機等，都是采用滑動軸承的。 6.1 電動機的常見安裝方法 v 基本安裝法。 2 電動機的常見安裝方法 v 基本安裝法B3 6.3 電動機的常見安裝方法 v 基本安裝法B5 6.4 電動機的常見安裝方法 v 基本安裝法 底座有底腳，端蓋無法蘭； v B5底座無底腳，端蓋有法蘭； v B35底座有底腳，端蓋有法蘭 7.1 電動機常見故障排除 v 絕緣失效 v 放烘干室烘干，一般為100℃。 v 熱風烘干。 v 堵轉轉子電流法。一般為額定電流的60%。 v 防凝露空間加熱器功率較小，只起防凝露作用，當線圈受潮，絕緣電阻降低時，起不到干燥作用 7.2 電機常見故障的排除 v 線圈通電干燥（泡過水的電機不能使用此方法）。 v 我的絕緣干燥溫度
13、電機溫升至100℃時應緩慢加熱，應在60℃下烘干3小時左右（防止蒸汽進入線圈），然后緩慢加熱至100℃。v注意！v隨著電機溫度的升高，絕緣電阻值會下降，電機溫度升高，絕緣電阻值會下降，如果繼續烘干電機，電阻值又會上升，繼續烘干會使電阻值上升。7.3 電機常見故障的排除v造成絕緣電阻低的常見因素有：v線圈太臟（有油、灰塵、油脂、鹽等）。v水分過多。v絕緣受到機械損壞。v絕緣受熱劣化。v檢查順序為先斷開電纜，然后斷開端子、絕緣瓷套、電機引出線、電機繞組。7.4 電機常見故障的排除v電機水分過多的原因分析v電機受到水洗、大雨、潮濕空氣防凝露未開啟。v端蓋、接線盒蓋、儀表接線盒蓋、防凝露接線盒蓋等未擰緊或防護面不符合要求
14、 v 電機防水圈損壞 v 進出電機的電纜防水處理不佳等。 7.5 電機常見故障排除 7.6 電機常見故障排除 v 蠟油加氫電機 7.7 電機常見故障排除 7.8 電機常見故障排除 v 丁晴橡膠電機 7.9 電機常見故障排除 v 通電前必須測量電機絕緣電阻，絕緣電阻合格后方可通電。 7.10 電機常見故障排除 v 直流電阻不均勻 v 電機直流電阻不均勻主要是繞組內部故障或外部接觸不良引起。 v 外部接觸不良 主要檢查各接頭是否松動、氧化，檢查電機連接件是否松動、氧化。 如有則應除去氧化層，重新緊固測量 v 相間最大值-最小值/最小值 小于等于2% v 線間最大值-最小值/最小值 小于等于1% 7.11 電機常見故障排除 v 電機保護時應檢查電機對地絕緣電阻，并檢查相間絕緣電阻，檢查直接電阻是否合格
15、并檢查電機是否轉動靈活，以上三項合格后，方可開始試運行。 7.12 電機常見故障及排除方法 v 接線注意事項 v 接線前應檢查線鼻有無松動，有連接件時應檢查連接處是否松動、氧化。 v 接線時應根據螺栓大小使用適當力矩，不得損壞螺栓或線孔。 v 接線后應保證接觸良好，電纜不得受力大，接線后必須鎖緊鎖緊螺母。 電機常見故障及排除方法 電機常見故障及排除方法 v 接線較重，要注意防護。 7.13 電機常見故障及排除方法 v 重新安裝接線蓋時，應注意接線蓋的防爆、防護、防水處理，必要時可打密封膠。 v 做好進出電纜的防爆、防護、防水處理，并將線耳、膠墊壓緊。 7.13 電機常見故障及排除方法 v 拆卸和重新安裝B35、B5電機時，應仔細檢查電機軸頭、鍵、鍵槽是否有損壞。謝謝
16.謝謝大家! 2011.12. 胡剛 電機安裝與驗收 1.施工準備 v1.1 電機應有銘牌，標明制造廠名稱、制造日期、電機型號、容量、頻率、電壓、電流、接線方式、轉速、溫升、工作方式、絕緣等級等有關技術數據。 v1.2 電機的容量、規格、型號必須符合設計要求，附件及備件齊全，有出廠合格證及有關技術文件。 v1.3 電機的控制、保護及起動附件應與電機的控制、保護及起動附件配套。
17.設備應與電動機配套并有銘牌，標明制造廠名稱、制造日期、規格、型號、出廠合格證等有關技術信息。 1.施工準備 v1.4.各種型鋼應符合設計要求，型鋼上不應有明顯銹蝕。并應有材質合格證。 v1.5.螺栓：除穩固電動機用的螺栓外，均應采用鍍鋅螺栓，并配用相應的鍍鋅螺母、平墊圈、彈墊圈。 2.工作條件 v2.1.施工圖紙及技術資料齊全。 v2.2.土建工程基本施工完畢，門窗安裝完畢。 v2.3.
18. 安裝在室外的電動機應有防雨措施。 2. 使用條件 v2.4. 電動機基礎、地腳螺栓孔、槽道、電纜管的位置和尺寸應符合設計質量要求。 v2.5. 電動機安裝現場應清潔，道路暢通。 v2.6. 電動機驅動設備已安裝完畢并經初檢合格。 3. 設備開箱檢驗 v3.1. 設備開箱檢驗應由安裝單位、供貨單位、施工單位共同進行，并做好記錄； v3.2. 依據設備供貨清單和技術文件，詳細核對設備及其附件、備件的規格、型號、數量； v3.3. 電動機本體、控制及啟動設備外觀無損傷、變形，油漆完好； v3.4. 電動機及其附屬設備應符合設計要求。 4. 安裝前檢查 v4.1. 電動機應完好，不應有損壞。 轉子應輕輕轉動，不應卡住
19. 及異常聲音。 v4.2. 對于定、轉子分箱運輸?shù)碾妱訖C，鐵心、轉子、軸頸應完好、無銹蝕； v4.3. 電動機的附件、備件應齊全、無損傷。 v4.4. 電動機的性能應滿足電動機周圍工作環境的要求，電動機選型應符合下表的規定。 4. 安裝前檢查 v 電動機類型的選擇 v 安裝地點 使用的電動機型號 v 一般地點防護型電動機 v 潮濕場所用防滴防潮絕緣電動機 v 有粉塵、纖維及火災危險的場所用封閉式電動機 v 有易燃易爆危險的場所用防爆電動機 v 有腐蝕性氣體和蒸汽侵蝕的場所用密封耐酸絕緣電動機 5. 電動機的安裝 v5.1. 電動機的安裝應由電工、鉗工進行。大型電動機的安裝需要搬運、起重，應與吊車操作人員配合進行。 v5.2. 應檢查電機的安裝位置是否滿足維護操作的要求。
20.應便于運輸。v5.3.固定在基礎上的電動機一般應有不小于1.2m的檢修通道。v5.4.采用水泥基礎時，如無設計要求，基礎的重量一般不應小于電動機重量的3倍，基礎的側面應超出電動機底座邊緣。5.電動機的安裝v5.5穩定電動機的地腳螺栓應與混凝土基礎牢固結合，預留孔應在澆注前清理干凈，螺栓本身不應歪斜電動機課件，機械強度應符合要求。v5.6穩定電動機的墊片一般不多于三個，墊片與基礎面接觸應緊密。電動機底座安裝后，應進行二次灌漿。5.電動機的安裝v5.7.皮帶傳動電動機的電動機軸和傳動軸的中心線應平行。 電動機與傳動裝置的帶輪的垂直度總高度不應大于0.5mm，兩輪對應槽應在同一直線上。v5.8.
21.采用齒輪傳動時，圓弧齒輪中心線應平行，接觸部分不應小于齒寬的2/3。錐齒輪中心線應按規定的角度交叉，嚙合度應一致。5.電動機的安裝v5.9采用靠背輪傳動時，軸向、徑向允許誤差，彈性連接不小于0.05mm，剛性連接不大于0.02mm。相互連接的靠背輪螺栓孔應一致，螺母應有防松裝置。v5.10.定、轉子分箱運輸?shù)碾妱訖C，安裝轉子時，不得將吊繩拴在滑環、換向器或軸頸上。5.電動機的安裝v5.11.電動機接線應牢固可靠，接線方式應與電源電壓一致。v5.12.電動機安裝后，應進行手動旋轉試驗數圈。 v5.13. 電機機殼的保護接地（或接零）必須良好。6. 試運行前檢查v6.1. 各項土建工程已完工，現場整潔干凈
22.維護完畢。v6.2.電動機本體安裝檢查完畢。v6.3.冷卻、調速、潤滑等輔助系統已安裝完畢并驗收合格，部分試運行良好。v6.4.電動機的保護、控制、測量、信號、勵磁等回路已調試完畢，工作正常。6.試運行前檢查v6.5.確定絕緣電阻：1kV以下電動機，用1kV兆歐表測量絕緣電阻，絕緣電阻值不得小于1兆歐；1kV及以上電動機，用2.5kV兆歐表測量絕緣電阻值，當值為75時，定子繞組每千伏不得小于1MΩ，轉子繞組每千伏不得小于0.5MΩ，并做吸收比試驗。v6.6. 1kV及以上電動機應進行交流耐壓試驗。v6.7.1000V及以上定子繞組，中性連接線已引出至出線端子板的，還應分項進行直流耐壓試驗和泄漏試驗。6.試運行前檢查v6
23. .8. 電刷與換向器或滑環接觸應良好。v6.9. 旋轉電動機轉子應轉動靈活，不得有碰撞、卡阻現象。v6.10. 電動機引出線應相位正確，固定牢固，連接緊密。v6.11. 電動機機殼油漆完好，保護接地良好。v6.12. 照明、通訊、消防設備應齊全。7. 試運行與驗收v7.1. 電動機試運行一般應在空載條件下進行，空載運行時間為2小時，并應記錄電動機的空載電流、電壓。v7.2. 電動機試運行接通電源后，如發現電動機不能啟動、啟動時轉速很低或聲音異常，應立即切斷電源，檢查原因。v7.3. 多臺電動機啟動時，應按容量由大到小逐臺啟動，不得同時啟動。7.試運行與驗收v7.4.電動機旋轉方向符合要求，聲音正常；v7.5.換向器、滑環及
24.電刷工作正常； v7.6.電動機的溫度不應過熱； v7.7.滑動軸承溫升不應超過80℃，滾動軸承溫升不應超過95℃，電動機的振動應符合規范的要求。， v7.8.應盡量減少交流電動機帶負荷超負荷運轉的次數，產品無規定時，冷態下可連續啟動兩次；熱態下可連續啟動一次。 7.試運行與驗收 v7.9.電動機驗收時，應提交下列資料及文件。 v7.10.設計變更談判。 v7.11.產品使用說明書、試驗記錄、合格證等技術文件； v7.12.安裝記錄（包括電動機抽芯檢查記錄、電動機烘干記錄等）； v7.13.調整試驗記錄。 謝謝大家 2011.12 胡剛 本課件可自行下載、編輯，僅供參考！ 本課件可自行下載編輯，僅供參考！謝謝您的支持，我們會努力做得更好！謝謝謝謝您的支持，我們會努力做得更好！謝謝
