高中物理 - 電源的工作原理
1.電源工作過程

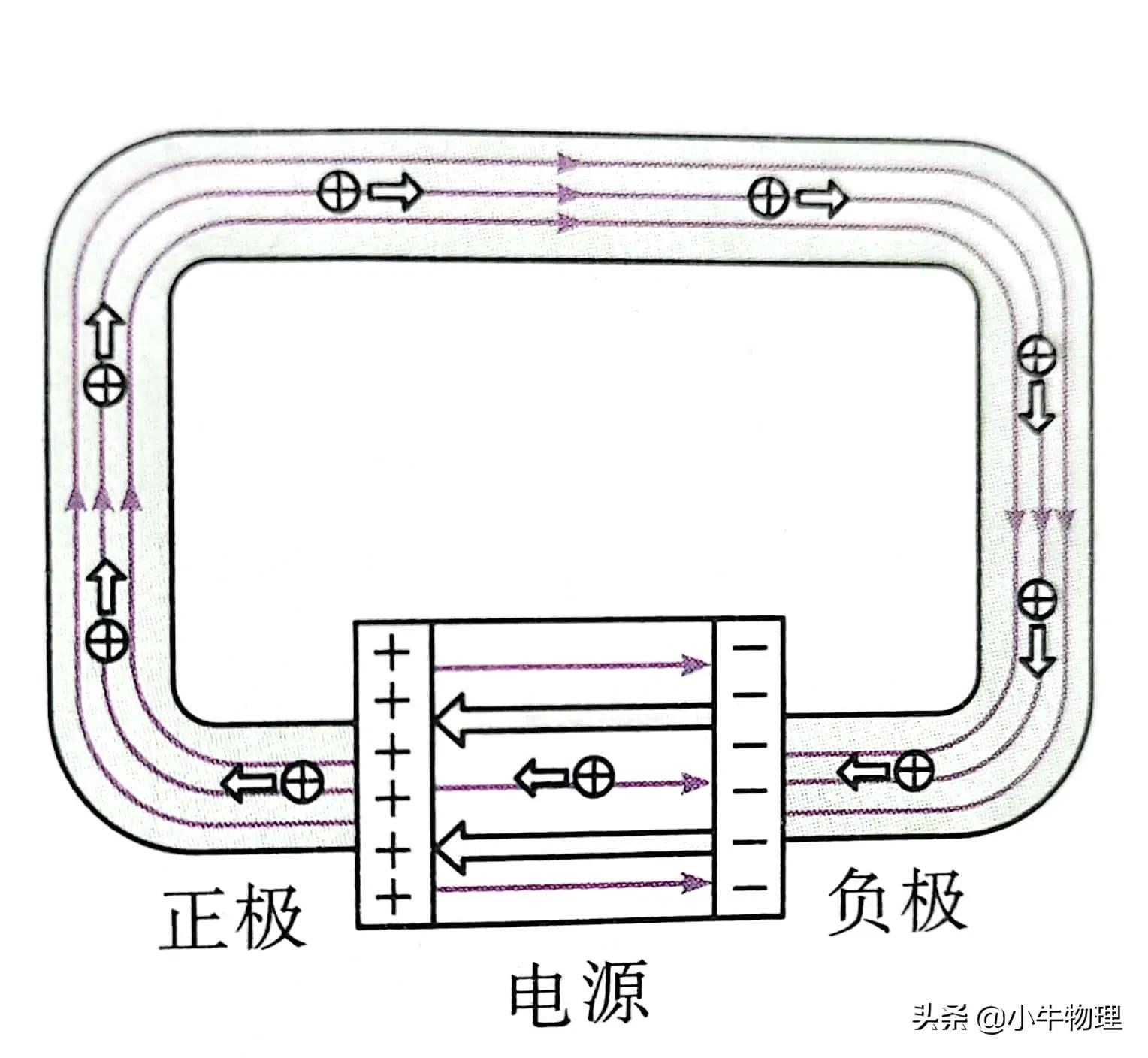

如圖所示高中物理的電路原理，
在外電路中：有一個由正極指向負極的電場，正電荷在靜電力作用下從電源正極流向負極。
在內部電路中：由于電源的正負極兩極始終保持一定數量的正負電荷，因此，電源內部始終存在一個由正極指向負極的電場。在這個電場中，正電荷所受的靜電力阻止它繼續向電源正極移動。因此，電源中要使正電荷向正極移動，就必須有“非靜電力”使正負極做功，把正電荷從電源負極移動到正極，這樣電荷的勢能就增大了，電源也就隨之增大。
2.非靜電力的本質
在電池中，非靜電力是將化學能轉化為電勢能的化學反應；在發電機中，非靜電力是將機械能轉化為電勢能的電磁反應。
3. 了解電源
從能量轉換角度來說，電源是一種利用非靜電力做功，將其他形式的能量轉換成電勢能的裝置。
非靜電力只在電源內部做功，靜電力則在整個閉環內做功，根據能量守恒定律，非靜電力所作的功的量就是其他形式能量轉換成電勢能的量。
例子：下列哪項關于電源的表述是正確的？
A、電源外部有一個從正極指向負極的電場，電源內部有一個從負極指向正極的電場。
B.在電源外電路中，正電荷受電場力作用從負極向正極移動。
C.在電源內部電路中高中物理的電路原理，正電荷在非靜電力的作用下從負極向正極移動。
D.在電池中，化學能通過化學反應轉化為電勢能。
【解析】無論電源內部還是外部，電場指向都是從正極指向負極。選項A錯誤。在外電路中，正電荷受電場力的作用從正極向負極移動，而在內部電路中，正電荷從負極向正極移動。由于電場力與正電荷的定向運動方向相反，所以必須有一個非靜電力作用在正電荷上，使其從負極向正極移動。選項B錯誤，C正確。在干電池中，通過化學反應把化學能轉化為勢能。選項D正確。
答案光盤
