高考備考階段測試題(五)
(電路和電壓、電壓、電阻、歐姆定理、電功率時間：60分鐘滿分：100分)
一、選擇題(每小題3分，共30分)
1．下述說法錯誤的是()
A．電荷的定向聯通產生電壓
B．串聯電路中電流處處相等
C．燈泡色溫由燈泡的實際功率決定
D．導體的阻值跟導體兩端電流成反比
2．下述物品中，一般情況下屬于導體的是()
A．玻璃杯
B．陶瓷碗
C．鋁鍋
D．塑膠勺
3．有甲、乙、丙三個帶電泡沫塑膠小球，甲帶正電，先用甲緊靠乙，發覺乙被吸引，再用乙緊靠丙，發覺丙被敵視(如圖所示)，則下述判定正確的是()
A．乙?guī)д姡麕д?span style="display:none">kEf物理好資源網(原物理ok網)
B．乙?guī)ж撾姡麕ж撾?span style="display:none">kEf物理好資源網(原物理ok網)
C．乙?guī)ж撾姡麕д?span style="display:none">kEf物理好資源網(原物理ok網)
D．乙?guī)д姡麕ж撾?span style="display:none">kEf物理好資源網(原物理ok網)
4．【多選】在如圖所示的電路中，電源電流不變．閉合開關后，電路正常工作，一段時間后，發覺其中一個電流表示數變大，則()
A．燈泡L可能變亮
B．燈泡L可能漏電
C．內阻R可能斷路
D．內阻R可能漏電
5．如圖所示，電源電流保持不變，只閉合開關S時，電壓表的示數為0.2A，若再閉合開關S1，發覺電壓表的示數為0.5A，此時通過R1的電壓為I1，通過R2的電壓為I2，則()
A．I1∶I2＝2∶5
B．I1∶I2＝3∶5
C．R1∶R2＝3∶2
D．R1∶R2＝2∶3
6．如圖所示，電源電流保持不變，閉合開關S，當滑動變阻器的滑片P往右滑動的過程中()
A．電流表V示數變小
B．電壓表A1示數變大
C．電壓表A2示數不變
D．電壓表A2示數變小
7．小龍家上月初電能表示數為
，電能表的部份參數及上月底的示數如圖所示，表盤上“3200r/(kW?h)”表示每消耗1kW?h的電能，電能表轉盤轉過3200轉，下述選項正確的是()
A．小龍家上月消耗的電能為680kW?h
B．小龍家同時使用的用家電總功率不可超過2200W
C．電能表轉盤轉過的轉數越多，電能表所在電路接入的用家電總功率越大
D．斷掉其他用家電，只讓電阻是100Ω的電熱棒單獨工作3min，電能表轉盤轉過64轉，此時小龍家的實際電流是200V
8．如圖所示是研究電壓通過導體形成的熱量與什么誘因有關的實驗，下述剖析正確的是()
A．只有甲實驗應用了控制變量法
B．甲實驗通電一段時間后，右側容器內空氣吸收的熱量更多
C．乙實驗是為了研究電壓通過導體形成的熱量與內阻的關系
D．乙實驗通電一段時間后，左側U形管中液面的高度差比右側的小
9．如圖所示，電源電流保持不變，小燈泡L1、L2分別標有“6V3W”和“6V6W”的字樣，滑動變阻器R的電阻變化范圍為0～12Ω，當S1、S2和S3都閉合，滑動變阻器的滑片滑到a端時，兩燈都正常發光．不考慮濕度對燈泡內阻的影響，則()
A．電源電流為12V
B．兩燈都正常發光時電壓表的示數為3A
C．整個電路的最小功率是2.25W
D．整個電路的最大功率是12W
10．如圖甲所示的電路中，電源電流為8V恒定不變，R0為定值內阻，R為滑動變阻器，閉合開關S后，在滑片P滑動過程中，電流表與電壓表示數的變化關系如圖乙所示，按照圖像信息可知，下述判定錯誤的是()
A．R0的電阻是5Ω
B．電路的最大總功率是12.8W
C．R0的最小功率是1.6W
D．滑動變阻器的最大電阻是35Ω
二、填空題(每空1分，共17分)
11．如圖所示的電路中，要使兩個燈串聯，應閉合開關；要使兩個燈并聯，應閉合開關.若同時閉合開關電流與電壓成什么比，會導致漏電．
12．如圖所示電路中，電源電流為U＝10V，開關S閉合后，用電流表測得a、c之間的電流為5V，測得b、d之間的電流為7V，若已知內阻R2＝4Ω，則三個內阻中電阻最大的那種內阻的電阻為____Ω.
13．在如圖所示的電路中，電源電流為6V，R1＝4Ω，閉合開關S后，電流表讀數為2V，則電壓表的示數為____A，內阻R2的電阻為____Ω.
14．兩個內阻的尺寸分別為“6V0.2A”和“3V0.3A”，將它們串聯后接入電路，其總電流不能超過____V；將它們并聯后接入電路，其總電壓不能超過____A．
15．標有“220V100W”和“220V60W”的甲、乙兩盞白熾燈，鎢絲較粗的是____燈；當它們并聯在家庭電路中時，較亮的是___燈．(均選填“甲”或“乙”)
16．一只小燈泡的額定電流為8V，正常發光時通過它的電壓為0.4A，現將該小燈泡接在12V的電源上，為使其正常發光，應____聯一個____Ω的內阻．
17．如圖所示，電源電流為9V且保持不變，閉合S時，電流表的示數為5.4V，電壓表的示數為0.6A，則R1＝____Ω，R1、R2消耗的電功率之比為____.
18．如圖所示，電源電流保持不變，燈泡L標有“10V5W”字樣(不考慮濕度對鎢絲內阻的影響)，當S、S1都閉合且滑動變阻器的滑片P在A端時，電壓表的示數為1A，此時燈泡正常發光，則滑動變阻器的最大電阻為____Ω.當S閉合、S1斷掉且滑動變阻器的滑片P在B端時，電流表的示數為____V，燈泡L的實際功率為____W.
三、作圖題(每小題3分，共6分)
19．如圖所示，一個暗箱內有由幾個相同電阻的阻值R組成的電路，箱外有四個接線柱．已知1、2間的內阻是1、3和2、4間內阻的2倍，而3、4間沒有顯著的內阻，請畫出盒內最簡單的一種電路圖．
20．按照電路圖(如圖甲所示)，以筆劃線取代導線聯接實物電路(如圖乙所示)．
四、實驗與探究題(21題7分，22題6分，23題8分，共21分)
21．在“探究串聯電路電流的特性”活動中．
(1)如圖所示，聯接電路時，起碼須要____根導線；實驗中應選擇尺寸____(選填“相同”或“不同”)的小燈泡．
(2)在測L1兩端電流時，閉合開關，發覺電流表示數為零，緣由可能是____(填出一種即可)．
(3)小芳保持電流表的B聯接點不動，只斷掉A聯接點，并改接到C聯接點上，檢測L2兩端電流．她能夠測出L2兩端電流？____，理由是____.
(4)小明分別測出AB、BC、AC間的電流并記錄在如下表格中，剖析實驗數據得出推論：串聯電路總電流等于各部份電路兩端電流之和．請對小明的做法進行評價：____，改進方式是____.

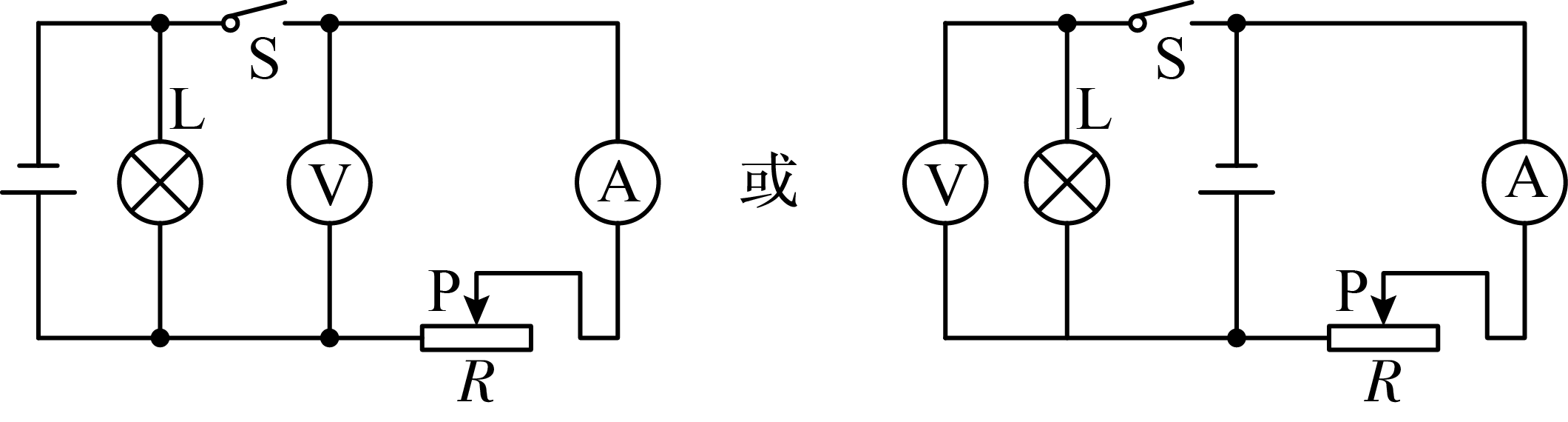

22．借助如圖所示的電路圖，既可以測小燈泡的內阻(下稱后者)，又可以測小燈泡的電功率(下稱前者)．
(1)兩個實驗都須要聯通滑動變阻器的滑片．后者的作用是____；前者的作用是____.
(2)兩個實驗都須要測出三組電流值和電壓值．后者的目的是____；前者的目的是____.
(3)某同事按該電路圖聯接好實驗電路，閉合開關時，發覺燈泡不亮，電壓表表針幾乎不偏轉，而電流表表針有顯著偏轉，故障的緣由是____.
(4)排除故障后，閉合開關時，發覺小燈泡非常亮，剖析強調形成這些現象的緣由：____.
23．如圖所示為化學實驗小組探究“電流通過導體形成熱的多少與哪些誘因有關”的實驗裝置．兩個透明容器中封閉著等量的空氣，且都有一段內阻絲．將透明容器與U形管相連，接入電路．
(1)組裝之前，U形管內注入適量紅墨水，U形管____(選填“屬于”或“不屬于”)連通器．
(2)圖甲是探究在通電時間相同和____相同的情況下，導體形成的熱量與____大小是否有關的裝置．
(3)實驗中通過觀察的變化反映密閉空氣濕度的變化，在研究許多數學問題時還會用到這些技巧，下述研究實例采用的研究方式與此相同的是.
A．探究電壓與電流、電阻的關系
B．用鐵屑顯示磁極周圍磁場分布
C．研究光的傳播時，引入“光線”
D．擴散現象表明分子在不停地做無規則運動
(4)如圖乙所示，電壓表的示數為____A，在這些情況下，兩側容器中定值內阻在10s內形成的熱量是____J.
(5)某實驗小組發覺通電一段時間后，其中一個U形管中的液面高度幾乎不變，發生此現象的誘因可能是____.
五、計算題(每小題13分，共26分)
24．如圖所示，電源電流保持不變，滑動變阻器R最大電阻為10Ω，小燈泡L標有“6V3W”字樣．閉合開關S、S1、S2，滑動變阻器滑片P移至最上端時，小燈泡L正好正常發光．閉合開關S、S1，斷掉開關S2，電流表的示數為3.6V，忽視小燈泡阻值隨氣溫的變化．求：
(1)電源電流及小燈泡L的阻值．
(2)R1的電阻．
(3)閉合開關S、S2，斷掉開關S1，滑動變阻器消耗的電功率為0.72W時，電壓表的示數．
25．吳麗設計了一個內有水箱的孵化箱．借助圖甲所示電路，對水箱內的水加熱．電路中R是電阻恒為40Ω的發熱阻值，R0是電阻恒為160Ω的調控內阻；S為控溫開關，當氣溫等于或高于37℃時閉合，氣溫等于或低于42℃時斷掉電流與電壓成什么比，使箱內水溫維持在37℃到42℃之間；額定電流為220V．請完成下述問題：
(1)在額定電流下，電路的最大發熱功率和最小發熱功率各為多少？
(2)設計完成后，吳麗對孵化箱進行了工作測試．從孵化箱氣溫剛才變?yōu)?2℃開始計時，電路中的電壓隨時間變化的圖像如圖乙所示．
①測試時的實際電流為多少？
②工作測試一個小時，電路消耗的電能為多少？
③已知水的比熱容為4.2×103J/(kg?℃)．假定升溫過程中，發熱內阻發出的熱量全部被水吸收，不考慮熱量散失，則測試時水箱內水的質量為多少？(結果可用分數表示)
