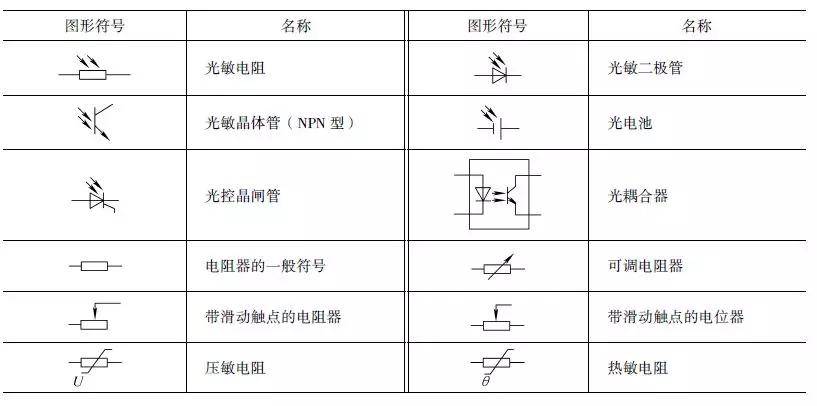

電路圖符號，是一種用圖形來表示某一特定電子器件的符號，例如電容、電阻、二極管等等。一張電路圖，是由許多的元元件組成，所以要想弄懂電路圖，首先得先了解各個元元件所代表的含意。明天，小編給你們扼要地介紹一些在勾畫電路圖的過程中常常會出現的一些電路圖符號，希望能幫助你們更好的理解電路圖。
最常用的電路圖符號及其涵義：
電極:電極符號代表電能供應。一個電極一般被稱為電瓶，而且嚴格來說一組電瓶包括2個或則2個以上電極。它由一長一短兩條平行線表示。
電瓶:一組電瓶由多個電極組成。較大的末端(在左側)是負極(+)。由幾對一長一短的平行線表示。
電纜線:將電壓從電路的一部份傳送到另一部份。是兩個器件之間的連接線。
內阻器:內阻器用于妨礙電壓，由之字形符號表示。
開關:通斷開關在關掉(接通)狀態時容許電壓流過。開關的符號一般是一條直線的一部份斷掉物理電學電路圖符號，向下傾斜。
電壓表:電壓表用于檢測電壓，由圓圈中一個字母A來表示。
電流計:電流計用于檢測電流，由圓圈中一個字母V表示。
電機:將電能轉換為動能的一種換能器。電機由圓圈中一個字母M表示。
電燈:將電能轉化為燈的一種轉換器。
溫情提示：不僅以上列出的符號，億圖圖示專家（）還嵌入了大量電路符號，直接拖放至繪圖頁即可使用。
?旋轉設備和機械功能：
限定符號：
維護符號：
圖和表：
模擬和數字邏輯：
開關和熔斷器：
集成電路組件：

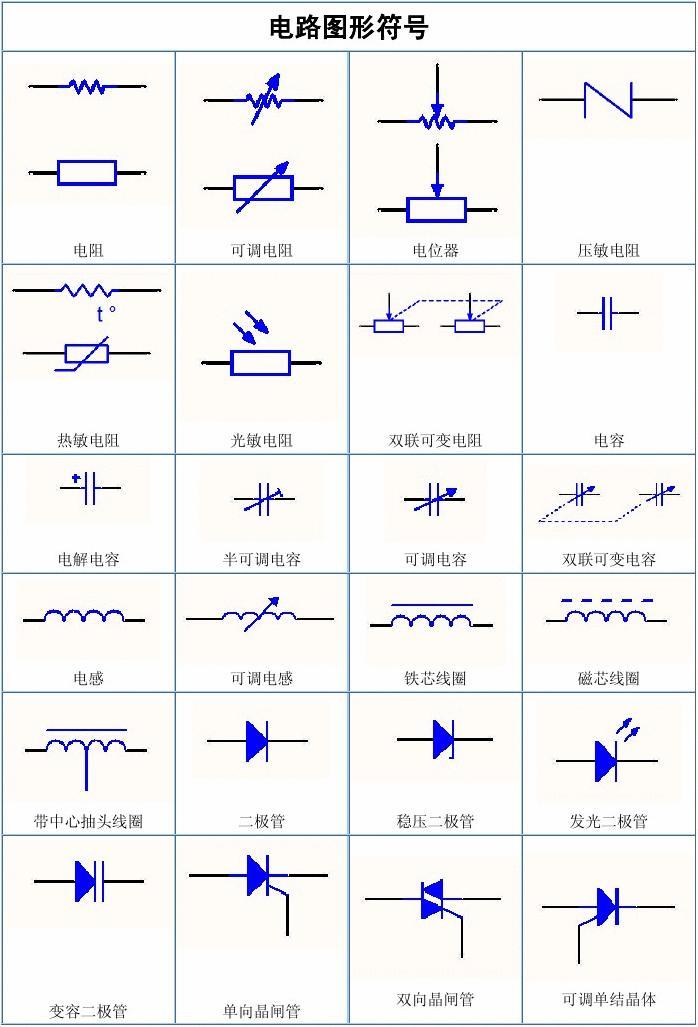

基本電路符號：
聯通交換器和外圍設備：
傳輸路徑：
變壓器和定子：
半導體元件：
VHF-UHF-SHF：
復合裝配體：
端子和聯接器：
