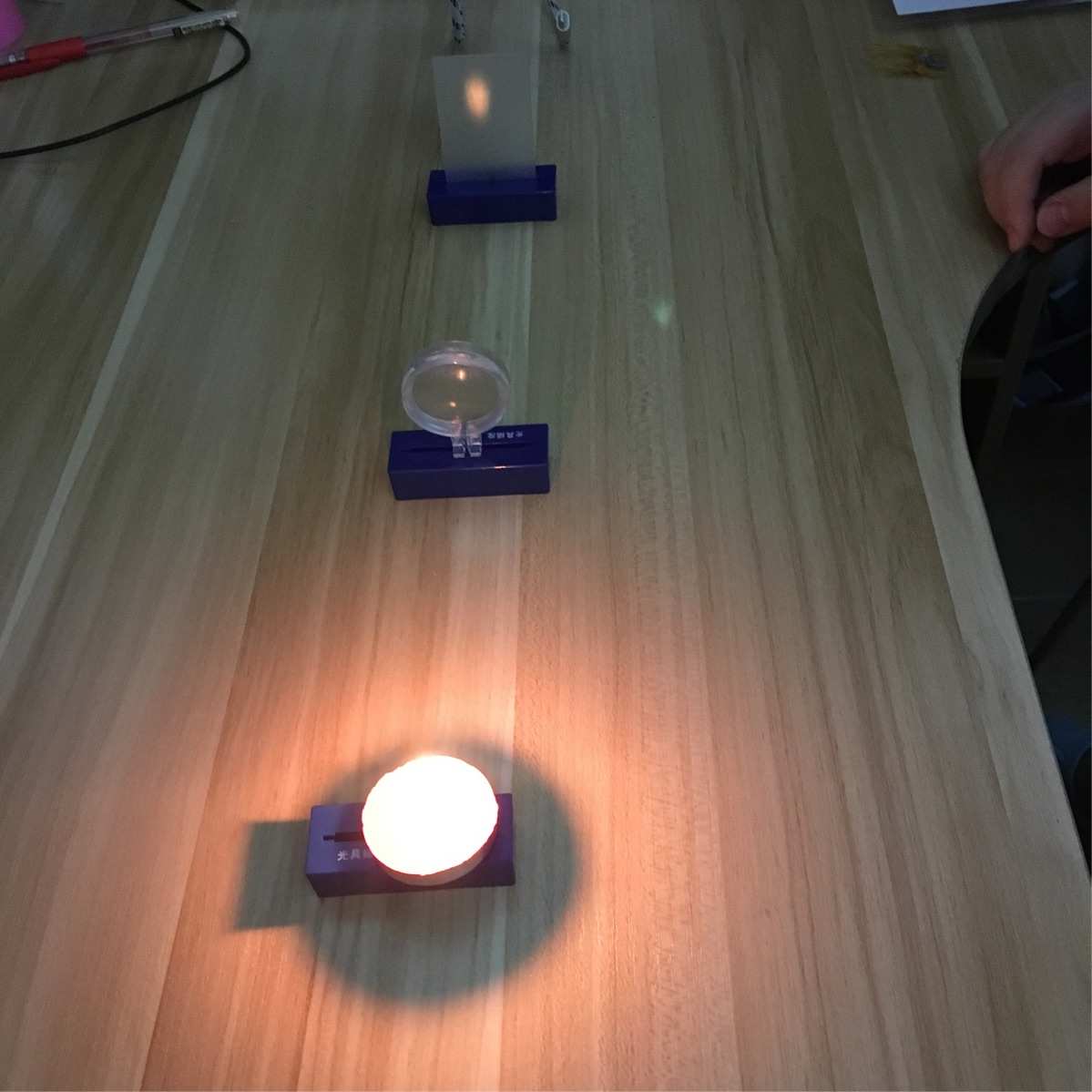

【例1】小明朋友在做“探究凸透鏡成像規律”實驗時，蠟燭、凸透鏡、光屏的位置如圖所示燃起蠟燭后，光屏上得到了清晰的像。由此可知，下述說法正確的是（）
A．光屏上的像是倒立、放大
B．光屏上的像是倒立、縮小
C．把蠟燭往右聯通，調整光屏的位置，得到的清晰像變小
D．把蠟燭往右聯通時，要得到清晰的像，應向左聯通光屏
【例2】29．如圖，在探究凸透鏡成像規律的實驗中，當蠟燭和凸透鏡之間的距離為26cm時，在光屏上得到一個清晰縮小的虛像。下述說法正確的是（）
A．該凸透鏡的焦距小于13cm
B．將凸透鏡向左移，可在光屏上得到清晰放大的像
C．蠟燭和光屏互換光屏上得到清晰縮小的像
D．蠟燭遠離凸透鏡時，為了得到清晰像，將光屏遠離凸透鏡
換個透鏡
【例3】6．如圖所示，在“探究凸透鏡成像規律的實驗”中，小紅調節蠟燭、凸透鏡和光屏的位置，使光屏上成清晰的像（像未畫出）。下述說法正確的是（）
A．幻燈機、電影放映機都是借助了如圖所示的成像規律
B．凸透鏡位置不動，把蠟燭與光屏對調，光屏上會出現清晰縮小的像
C．凸透鏡位置不動，向左聯通蠟燭，光屏須要往右聯通能夠接收到清晰的像D．假若在原凸透鏡位置換上一焦距更小的凸透鏡，若光屏不動，為在光屏上接收到清晰的像，應將蠟燭適當往右聯通
加個透鏡
【例4】在探究凸透鏡成像規律的實驗中，當蠟燭、凸透鏡、光屏坐落如圖所示的位置時在光屏上呈現一個清晰的燭焰的像。下述說法正確的是（）
A．透鏡不動，蠟燭和光屏都往右聯通，可以聽到像變大
B．此時成正立、放大的虛像，與投影儀原理相同
C．透鏡右移，耳朵在光屏和透鏡間，通過透鏡看見正立的像
D．若在透鏡和蠟燭之間放近視鏡框，應將光屏適當右移，可再度出現清晰的像
【例5】31．在探究凸透鏡成像規律時，將燃起的蠟燭、凸透鏡和光屏放置在光具座，調整后的位置如圖，此時在光屏上得到蠟燭清晰的像，下述描述正確的是（）
A．光屏上成倒立、放大的虛像
B．蠟燭向左聯通一段距離，為了在光屏上成清晰的像，光屏應遠離凸透鏡C．隨著蠟燭燃燒的越來越短，光屏上像的位置逐步向下運動
D．在蠟燭和光屏之間放一斜視墨鏡，光屏應緊靠凸透鏡能夠成清晰的像
圖象
【例6】19．某班朋友在“探究凸透鏡成像規律”的實驗中，記錄并勾畫了像到凸透鏡的距離ν跟物體到凸透鏡的距離u之間關系的圖像，如圖所示，下述判定正確的是（）
A．該朋友使用的凸透鏡的焦距是16cm
B．當u=13cm時，在光屏上成縮小的像
C．當u=30cm時，在光屏上成放大的像
D．物距由10cm開始逐步減小，像逐步變小
【例7】21．如圖所示是某同事在研究凸透鏡成像規律的實驗中，記錄并勾畫的物距u和像距v之間關系的圖像，下述說法正確的是（）
A．該凸透鏡的焦距為20cm
B．當把物體從15cm處移至30cm處的過程中，像距逐步變大
C．當u=20cm時，在光屏上能得到一個縮小的像
D．當u=25cm時成縮小的虛像，攝像機就是按照這一原理制成的
不方程解題
【不方程例1】
5．物體到凸透鏡距離為10cm時，成倒立放大的虛像，當物體到該透鏡的距離為18cm時，成倒立縮小的虛像，則該凸透鏡的焦距f的范圍為（）
A．5cm＜f＜9cmB．9cm＜f＜10cm
C．10cm＜f＜18cmD．18cm＜f＜20cm
【不方程例2】
20．將物體放到距凸透鏡60cm處，在透鏡另兩側距透鏡20cm處的光屏上得到一個清晰的像，則此凸透鏡的焦距可能是（）
A．5cmB．10cmC．15cmD．20cm
【不方程例3】
22．在探究凸透鏡成像規律的實驗中，蠟燭、凸透鏡和光屏在光具座上的位置如右圖所示，這時燭焰在光屏上剛好成一清晰的像，下述說法正確的是（）
A．凸透鏡的焦距可能是10cm
B．圖中凸透鏡成像的特性應用在拍照機上
C．將蠟燭移到光具座40cm刻度線處，保持凸透鏡不動，無論如何聯通光屏都接收不到蠟燭的像
D．若在蠟燭和凸透鏡之間緊靠凸透鏡放一副斜視墨鏡，應將光屏向左聯通才可再度呈現清晰的像
物屏互換
23．小紅在做“探究凸透鏡成像的規律“的實驗中，在光屏上得到了燭焰清晰的縮小的像。小紅保持凸透鏡的位置不變，將光屏和蠟燭的位置互換，這時，她在光屏上可以看見（）
A．正立、放大的像B．正立、縮小的像
C．倒立、縮小的像D．倒立、放大的像
24．小明做“探究凸透鏡成像的規律”實驗時，在光屏上得到燭焰清晰的放大的像，之后他把燃燒的蠟燭和光屏互換位置，這歲月屏上能看見（）
A．倒立、放大的像B．倒立、縮小的像
C．正立、放大的像D．正立、縮小的像
探究型實驗綜合題
【例1】
小華朋友用蠟燭、凸透鏡和光屏等器材做“探究凸透鏡成像規律”的實驗，記錄的部份數據見下表。
剖析表中數據，回答下述問題：
（1）實驗中所用透鏡的焦距為；
（2）當U=7.5cm時，像的性質為；
（3）小華多次實驗后發覺，當光屏上呈現蠟燭清晰的像時，將蠟燭和光屏位置對調，仍能在光屏上接收到清晰的像。出現此類現象的緣由是：光發生折射時，光路具有_____。
（4）（多選）將蠟燭、凸透鏡、光屏依次擺放在光具座上，燃起蠟燭后，發覺無論如何聯通光屏都找不到蠟燭的像，其緣由可能是（）
A.光屏、凸透鏡和燭焰的中心不在同一高度B.物距大于透鏡的一倍焦距
C.蠟燭在透鏡的兩倍焦距處D.蠟燭在透鏡的焦點上
（5）當光屏上出現燭焰清晰的像時，假若用遮光板遮住透鏡的上半部，我們觀察光屏?xí)r，將會在光屏上看見（）
A.燭焰像的下半部份B.燭焰像的上半部份
C.燭焰完整的像，像的色溫變暗D.燭焰完整的像，像的色溫不變
【例2】
在做“探究凸透鏡成像的規律”實驗中，平行于主光軸的光線經凸透鏡后會聚在光屏上一點，如圖甲所示。
（1）當把蠟燭置于乙圖位置時，聯通光屏，當光屏在（選填A(yù).50-60cm之間、B、60-70cm之間C.70-80cm之間）在光屏上能成、縮小的虛像。
（2）凸透鏡的位置固定不動，隨著燃燒漏出的燭芯變長，火焰變長，逐步向下伸展，小明發覺光屏胃熱焰尖的像向（選填“上”、“下”、“左”、“右”）伸展，小明將一不透明的金屬罩將焰心尖端部份擋住，光屏上的像（選填A(yù)．變暗、B．變小、C．殘缺火焰尖端部份），當蠟燭往右（緊靠透鏡）聯通一段距離后，要在光屏上再度成清晰的像，需將光屏向（選填“左”或“右”）聯通。
（3）在上一步光屏上成清晰的像后，取一副老花鏡置于凸透鏡和蠟燭之間，要使光屏上能夠成清晰的像，保持凸透鏡和光屏的位置不動，可將蠟燭適當向（選填“左”或“右”）聯通。
（4）假如將蠟燭換成發光晶閘管組成的“R”（嘴巴在發光晶閘管兩側觀察到的“R”），耳朵在發光晶閘管和光屏中間位置，面向光屏觀察，光屏上成的像應是圖丙中的（填數字序號）。
【例3】
小明在探究凸透鏡成像規律的實驗中，選用的凸透鏡焦距為10cm，光具座上標尺的刻度范圍如圖所示。
（1）小明先將凸透鏡、蠟燭和光屏置于同一高度位置，進行實驗，實驗過程中發覺蠟燭漸漸變短凸透鏡的成像規律練習題，光屏上的像會漸漸向下聯通，為了使像成在光屏的中央，可將蠟燭向（選填：“上”或“下”）調整。
（2）實驗中，光屏上已成清晰的、縮小的像，此時小明在蠟燭和凸透鏡間放上自己所佩戴的斜視墨鏡，若仍要在光屏上成清晰的像，則須要將光屏向（選填：“遠離”或“靠近”）凸透鏡的方向聯通。
（3）小明多次實驗后發覺，當光屏上呈現蠟燭清晰的像時，若將蠟燭和光屏位置對調，在光屏上（選填：“不能”或“能”）接受到清晰的像。
（4）當蠟燭從距凸透鏡45cm處以4m/s的速率聯通到同側距凸透鏡20cm處的過程中，像聯通的速率/s（選填：“大于”、“小于”或“等于”）。
（5）實驗中光屏上已成清晰放大的像，此時小明固定蠟燭和透鏡的位置，并換另一個焦距為5cm的凸透鏡繼續實驗，為了在光屏上得到清晰的像，須要將光屏向（選填：“遠離”或“靠近”）凸透鏡的方向聯通。
【例4】
（2018?山東）在“探究凸透鏡成像的規律”實驗中，蠟燭、凸透鏡和光屏的位置如圖所示，燭焰在光屏上剛好成一清晰的像。則下述說法正確的是（）
A．拍照機應用了這一成像規律
B．蠟燭燃燒一段時間后，光屏上的像會向上移
C．蠟燭不動，將透鏡移至35cm處，聯通光屏可能得到倒立的清晰像
D．更換一個焦距小的凸透鏡，只聯通透鏡仍可在光屏上得到清晰的像
【例5】
某同事在做光學實驗時，他先將焦距為10cm的凸透鏡A固定在光具座上50cm刻度線處，光屏和燃起的蠟燭分別坐落凸透鏡A右側，蠟燭放置在20cm刻度線處，如圖所示。左右聯通光屏凸透鏡的成像規律練習題，直到光屏上呈現燭焰清晰的像。
（1）上述光屏上所成的像是（選填“放大”“等大”或“縮小”）的虛像。
（2）將透鏡B置于凸透鏡A與光屏之間某處（圖中未畫出），光屏上原來清晰的像變模糊了，將光屏向遠離凸透鏡A的方向聯通，光屏上又呈現燭焰清晰的像，這說明透鏡B對光線有（選填”會聚”或“發散”）作用。透鏡B能拿來矯治（選填“近視眼”成“遠視眼”）。
【例6】
小華想探究凸透鏡成像規律。實驗桌上有A、B、C三個凸透鏡，其中凸透鏡A的焦距為10cm，凸透鏡B的焦距為50cm，凸透鏡C的焦距未知。光具座上標尺的刻度范圍如圖所示。
（1）小華想探究凸透鏡成虛像的規律，應選用凸透鏡（選填“A”或“B”）．實驗過程中，他將燃起的蠟燭放置在距凸透鏡25cm處時，聯通光屏，直至光屏上呈現出燭焰清晰的像，則該像是倒立、的虛像。（選填“放大”或“縮小”）
（2）如今光屏上得到一個清晰縮小的虛像，為了使光屏上的像變大些，應將光屏（選填“遠離”、“靠近”）凸透鏡，同時將蠟燭（選填“遠離”、“靠近”）凸透鏡。
（3）小華將凸透鏡C固定在光具座上50cm刻線處，當燭焰在光具座上30cm到40cm刻線之間時，燭焰的像是放大、倒立的虛像；當燭焰在光具座上0cm到30cm刻線之間時，燭焰的像是縮小、倒立的虛像。由此可判定燭焰在光具座上45cm刻線處時，燭焰的像是放大、（選填“正立的虛像”、“倒立的實像”、“正立的實像”、“倒立的虛像”）。
【例7】
在學完凸透鏡成像規律后，小明選擇了一塊焦距未知的凸透鏡，對凸透鏡成像特性作了進一步探究。
（1）為了檢測凸透鏡焦距，他讓一束平行光正對射向該透鏡，須調節光屏位置直至在屏上得一個的光斑。圖1是調節完成的狀態，該透鏡焦距f=；
（2）為了使像成在光屏的中央，通過調整，使?fàn)T焰、透鏡、光屏的中心在同一上。
（3）實驗中，還沒有把像調到最清晰就開始讀數，這樣操作會影響（填“物距”或“像距”）的測定。
（4）小明裝好實驗裝置。將蠟燭和凸透鏡固定，他發覺無論如何聯通光屏都不能在光屏上成清晰的像。由此，他推測導致上述現象的緣由是；
（5）小鷺把該凸透鏡置于郵品正上方5cm、7cm、9cm處，均可觀察到與圖2所示性質相同的像，由此可得：當物距焦距時，成正立放大的實像。
（6）小華多次實驗后發覺，當光屏上呈現蠟燭清晰的像時，將蠟燭和光屏位置對調，（填“仍能”“不能”）在光屏上接收到清晰的像。出現此類現象的緣由是：光發生折射時，光路具有性。
（7）隨著實驗的進行，蠟燭因?yàn)槿紵鸩阶兌蹋馄辽系南裰鸩较蛳侣?lián)通。為使像依然完整地成在光屏的中央，應當將凸透鏡向聯通。實驗中小明輕輕向左吹蠟燭的火焰，發覺光屏上的像向（填“左”或“右”）偏移。
（8）當光屏上出現燭焰清晰的像時，假若用遮光板遮住透鏡的上半部份，我們觀察光屏?xí)r，將會在光屏聽到
A．燭焰像的下半部份B．燭焰像的上半部份
C．燭焰完整的像，像的色溫變暗D．燭焰完整的像，像的色溫不變
（9）如圖3所示，在凸透鏡前放置一個“近視鼻子”的鏡框，調節光屏的位置，使?fàn)T焰在光屏上成一個清晰的像。現取下“近視鼻子”的鏡框，保持蠟燭和凸透鏡的位置不變，為使光屏上再度得到清晰的像，應將光屏適當（選填“遠離”或“靠近”）凸透鏡。
