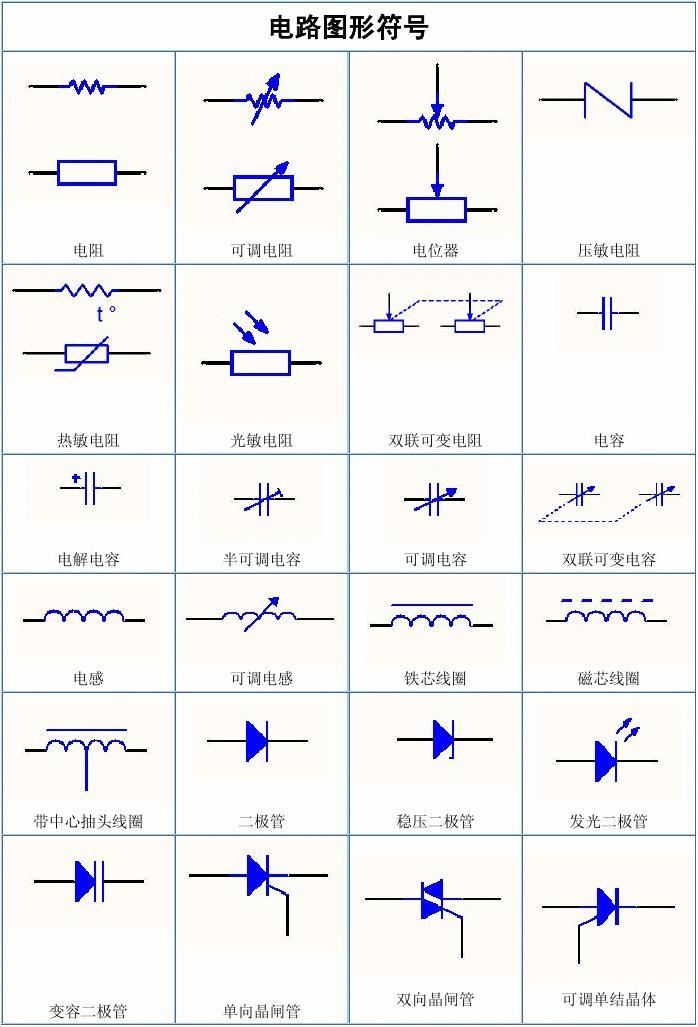

電路圖是哪些呢？電路圖是人們出于研究或則工程規劃的需求，借助標準化的電路器件符號，表示各元元件組成以及它們之間關系的電路聯接布局圖。電路圖的四大組成部份分別是器件符號、連線、節點和注釋。器件符號代表著真實的電路器件，包括內阻器、電容器、電感線圈、晶體管等，盡管圖形與實際器件不一定非常相似八年級物理電路圖，而且通常都能突出器件特性；連線代表著真實的電路導線；節點代表著幾個器件或幾條導線之間的聯接關系。
電路圖常見用途
勾畫電路圖的主要目的是為了便捷聯接電路系統的作用原理，剖析和估算電路的特點?；谶@個目的八年級物理電路圖，電路圖的主要用途：
1.理解組成電路、電路設備或電路裝置的作用原理；
2.為測試、尋找電路系統中的故障提供了參考信息；
3.可以作為勾畫接線圖的按照。
電路圖勾畫方式
電路圖的勾畫雖然一點都不難，只要跟隨下邊的幾個步驟一步步來，就可以輕輕松松畫出專業的電路圖。
第一步：可以使用桌面版的億圖圖示，或則登錄億圖圖示官網直接在線作圖。
第二步：新建電路圖。打開軟件后，依次點擊“專業領域繪圖-電路工程-基本電路圖”，就可以看見軟件提供的各類電路模板圖。
第三步：先點擊畫布中的流程圖，再點擊右側符號庫中的基本電路符號，把選中的符號直接拖到畫布上，系統會手動對齊所在位置，只需握住鍵盤符號就置于電路圖上了。其實，也可以直接導出其他格式文件，一鍵生成電路圖。
第四步：雙擊文本框，編輯、更改電路圖上的文字。
第五步：勾畫完電路圖，可以點擊頁面左上角的保存、打印、分享等鍵盤，對完成的電路圖進行存儲。據悉，也可以直接導入為圖片、PDF等格式進行保存。
電路圖勾畫軟件——億圖圖示
億圖圖示是一款集多種圖形圖表勾畫功能于一身的國產軟件。用戶可以通過下載軟件，或則直接在線進行多達260多種類型圖表的制做，包括：各款流程圖、組織結布光、思維導圖、UML圖、網絡拓撲圖、平面布置圖、電路圖、過程P&ID、柱狀圖、市場剖析圖、商業剖析畫布、甘特圖、決策樹、品管七大手法、全面質量管理等。億圖圖示顛覆了過去復雜的繪圖方法，讓勾畫專業的圖表顯得簡單便捷，好看又實用，作為它的用戶，每一次都能感遭到它所帶來的便利。
為何選擇億圖圖示勾畫電路圖？
1.界面好看，模板庫豐富
億圖圖示操作界面直觀明了，好看又色調搭配和諧，多達260種繪圖種類，超過3000個精典模板，讓你愛不釋手。
2.操作簡單，小白無憂
只需簡單的拖拉操作，編輯文字數據就完成繪圖工作，小白瞬間成專家！
3.使用平臺多，線上線下都可用
無論是、Mac或則Linux系統，都支持桌面版和線上版的使用。
4.數據可視化
將復雜的數據內容弄成一目了然的可視化圖形，好看又清晰。
5.兼容性強，支持多種格式
支持將圖表轉化為圖片、Word、Excel、、PDF等格式，但是還支持Visio格式文件的導出導入。
