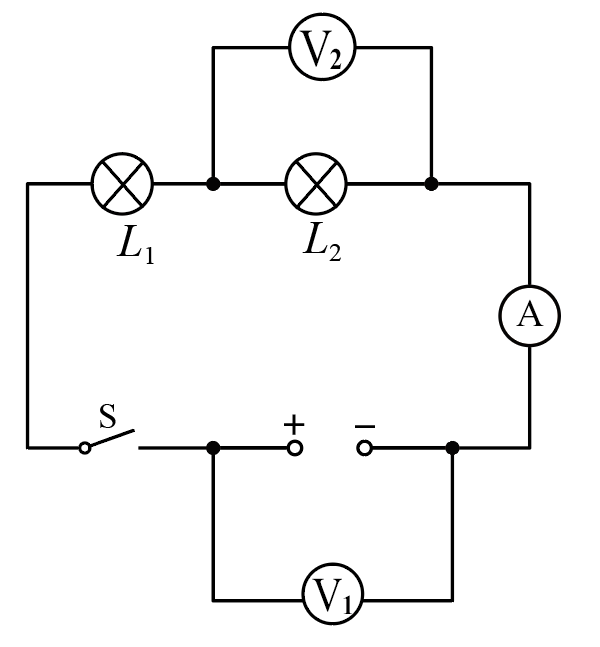

1.畫串聯和并聯的圖。 問題 1. 根據圖 5A 所示的電路圖，連接圖 B 中的物理器件。 2. 根據圖 6A 所示的電路圖，連接圖 B 中的電路元件。 3. 根據圖 6A 所示的電路圖，連接圖 B 中的電路元件。圖a，用劃線代替電線將圖b中的干電路板、開關、電鈴和兩個燈泡連接成電路（電線不交叉） 4、根據上圖電路圖，連接實際物體圖片。 5 根據圖8實物圖畫出其電路圖。 6、如圖6所示，按照電路圖用劃線進行連線，連接器件。 圖67 根據右圖電路裝置連接圖，在空白處畫出相應的電路圖。 8、如圖11，連接L1和L2組成并聯電路，要求開關同時控制兩盞燈（電路裝置的位置不能接）。 圖119.根據圖7電路圖，連接左側實物圖。 10、根據圖6物理連接畫出相應的連接
2. 這是電路圖。 串并聯練習 圖4 圖51。在圖4中，當僅開關S1閉合時，電壓通過燈。 當S1和S2閉合時，電壓通過燈。 當S1和S3閉合時，電壓通過燈。當S1、S2和S3都閉合時，電壓通過燈，并且它們接通。 2、如圖5所示，按照電路圖用筆線作為連線，將設備連接起來。 3、根據圖6所示的電路器件連接圖，在空白處畫出相應的電路圖如圖6、圖74所示。用劃線作為導線，將圖7中的器件連接起來，形成滿足以下要求的電路：要求如下（假設燈泡不會燒壞）： 開關S1、S2均壞，紅、綠燈不亮； 只有開關S閉合，紅、綠燈不亮； 只有開關S2閉合，紅、綠燈亮； 開關S1、S2均閉合，紅燈不亮，綠燈亮5.如圖8所示電路中，需要使燈
3、L1、L2串聯，開關應閉合，開關應斷開。 假設開關S1、S2閉合，開關S3斷開，燈亮； 燈不亮。 該電路圖中不允許同時閉合開關。 8 圖 9 圖 106 如圖 9 所示，如果 L1 和 L2 串聯，則開關 S1、S2、S3 的開閉條件為 () AS1、S2、S3 全部閉合，BS2和S3閉合，S1閉合且CS1、S2和S3均斷開。 DS1 和S3 斷開。 S2 關閉。 ()A只需與1連接，2B只需與2連接，3C只需與3連接，4D只需與1和38連接。如圖11所示，L1和L2為組成并聯電路，要求開關同時控制兩盞燈（電路器件位置不能
4.移動）。 圖119為您展示了圖12所示的設備。嘗試按照以下要求設計電路圖，并根據電路圖將相關設備連接成電路。 要求：只有當開關S和S1閉合時，才有鈴聲響起； 當只有開關S和S2閉合時，只有燈亮； 當開關S關閉時，所有家用電器都不能工作。圖1210、根據圖a所示電路圖，將電線換成劃線，將圖b中的干電池、開關、電鈴和兩個燈泡連接起來，形成電路（電線不應交叉） 圖2311。圖23所示的電路，A、B、C、D是四個接線柱。 若要并聯燈 L1 和 L2，請嘗試連接相關接線柱。 根據檢修方法，故障現象之一如下： 故障現象的可能原因。 維修方法 1、燈泡鎢絲斷。 更換新燈泡。

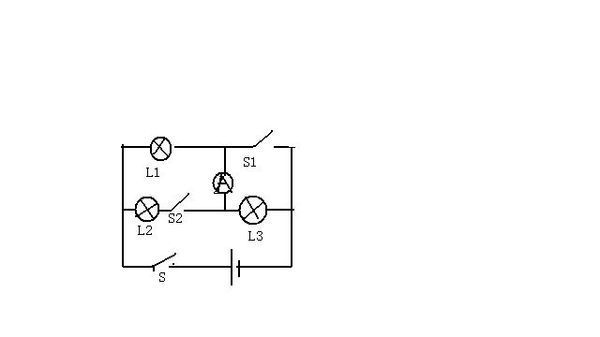

5.沒有光。 2.燈內的電纜斷了，更換新的。 3、燈具、開關等接線松動，導致接觸不良。 這種誘因可以概括為一種誘因。 原因是什么？ 13、圖18所示電路中，當開關S1、S2斷開或閉合時，錯誤選項是（）AS1、S2均斷開，L1、L2串聯，BS1、S2閉合，L1、L2 L2并聯，CS1斷開，S2閉合，L1和L3串聯畫串聯和并聯電路圖，DS1斷開，S2閉合，只有L1發光 圖18 圖19 圖20 2114。如圖圖19電路畫串聯和并聯電路圖，試回答當開關S1和S2斷開時，三個燈泡是如何連接的？ 當開關S1和S2閉合時，三個燈泡如何連接？ 1215. 在圖20所示的電路中，使
6、如果燈泡L1和L2組成串聯電路，應閉合或斷開哪個開關？ 要使燈泡L1和L2組成并聯電路，應接通或斷開哪個開關？ 1216 有兩盞電燈，一盞警鈴，一盞 假設配電盤組及電線干燥，嘗試按如下要求填入圖21所示電路中相關電路元件的適當位置：當按下開關S2和S3時，電路中的指示燈亮起，同時發出警報聲； 按下開關S1和S2時，電路中所有燈都不亮； 當按下開關S1和S3時，電路中的兩個燈都會亮起。 17. 某化學比賽有三支隊伍參加世界錦標賽。 請?jiān)O(shè)計一個關于快答題的電路，要求無論哪一組按下開關，警鈴都會響起，并指示廟會告訴主持人哪一組按下了開關。 試畫電路圖 18、如圖所示電路盒面板上有一紅一綠燈，撥動開關為S1、S2、S。
7. 3. 一位中學生為了不打開書包就能研究盒子里的電路結構，做了很多實驗，記錄在下表中（“表示燈亮，“×”表示燈滅） ：閉合開關，S2Sl、S3S2，S3Sl、S2、S3紅燈亮×××××，綠燈亮××××× 根據以上實驗結果試畫出方框內的電路圖。 19 根據圖28所示電路圖，連接實際圖。 20某診所希望安裝尋呼報警器，以便每張床位的患者可以單獨呼叫。 只要按下臥室里的開關，醫生值班室的警鈴就會響起，病床對應的指示燈就會亮起。 請畫出圖1342中正確的連接方法。 21.標出下圖電路中的三個錯誤
8. 并在圖中進行修正。 L1和L2并聯22（2002西安）。 如圖30所示，若燈L1、L2并聯，應閉合的開關為()AS1、S2BS2、S3C。S1、S3DS1、S2、S3 圖30 圖3123(200l·貴陽)如圖 31 所示電路，開關 S1 和 S2 閉合后，所以 () A. 兩個燈都亮 B. 兩個燈都漏電 C. L1 亮，L2 漏電 D.L2 亮，L1 漏電 24 (2002·黑龍江)圖32的物理連接電路，下列說法正確選項是() A.Ll、L2串聯BL1、L3串聯CLl、L2、L3串聯DL1、L2、L3并聯如圖32 圖3325（200l·貴陽） 圖33
9. 電路中，a、b、c 是三個相同的小燈泡。 所以()AS1斷開，S2閉合，c不亮，a、b亮。 當BS1和S2都閉合時，a、b、c都亮。 燈C。當S1閉合、S2斷開時，a不亮，b、c亮。 當DS1和S2均斷開時，b和c不亮，a亮。 26（2002·長沙）給你以下設備：一個低壓電池組、一個燈泡、一個開關、一個警鈴和假設的細電線。 請?jiān)O(shè)計一種人工飼養奶牛的裝置。 圖表要求：用細線將牛圍起來。 合上開關后，當奶牛在圈內吃草時，小屋內的燈亮著，但鈴不響； 當牛拉斷圈內的細鐵絲走到圈外時，警鈴就會響起，牧牛人可以及時發現。 27.如圖2-15所示吹風機內部結構簡化圖。 圖中是一根電熱絲，這是一個小型電吊扇； S1和S2是兩個換檔開關。 請連接內部電路，滿足以下要求：閉合開關S1，吹風機將吹出冷風。 同時，閉合開關S1和S2，吹風機將吹出熱風。 電線不能交叉，布線合理清晰7/7
