高中數學熱學---實驗探究題集錦（8）
實驗探究---串、并聯電路中電壓的關系
1、類比：
A.抽水機---保持---水壓---產生---水流；
B.電源---保持---電流---產生---電壓；
2、串、并聯電路中電壓的關系：
A.（串聯分壓）串聯電路中總電流等于各用家電兩端電流之和，即U=U1+U2；
B.（并聯等壓）并聯電路中各大道電流相等，都等于電路的總電流電壓在串聯和并聯中的關系，即U=U1=U2;
3、例題：
例題01：
“探究串聯電路的電流關系”的實驗電路如圖甲所示
（1）為了使探究得出的推論具有普遍意義，L1、L2應當選擇不同（選填“相同”或“不同”）尺寸的小燈泡；
（2）小明依照圖甲聯接好電路，閉合開關，電流表示數如圖乙所示，為了使實驗結果更確切，接出來他應當斷掉開關，換用0～3V的阻值。
（3）測出L1兩端的電流后，小明斷掉開關，打算拆下電流表，改接在B、C之間、小聰覺得小明的操作太麻煩，只需將與A點相連的導線改接到C點即可，小聰?shù)霓k法是否正確？答：不正確。
（4）測出AB、BC、AC間的電流記錄在表格中，小明根據實驗數據得出推論：串聯電路總電流等于各用家電兩端的電流之和，此推論存在的不足之處是：只進行一次實驗，推論具有碰巧性。
（5）小明在實驗時發覺，閉合開關時燈L2較亮，燈L1較暗。由此他推測：電壓從電源負極流出，流過小燈泡L2后會降低，因而流過L2的電壓比流過L1的電壓大。請你設計實驗驗證小明的推測是否正確，寫出實驗步驟和可能出現的現象，對應的推論。
答：對換原電路中燈L1、L2的位置，閉合開關，再度觀察比較兩燈泡的照度：若L1比L2亮，則小紅猜測正確，若仍是L2比L1亮，則小紅推測不正確。
例題02：

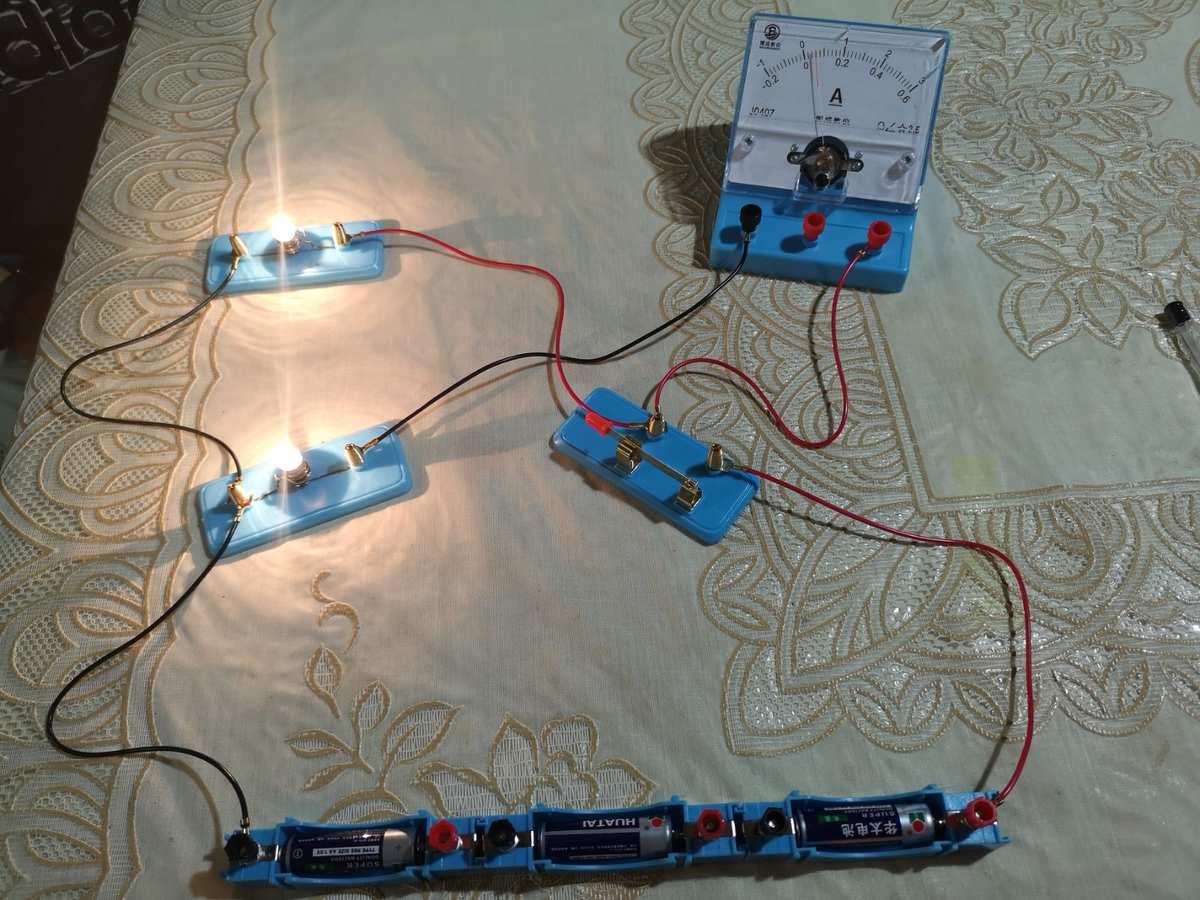

如圖，在探究“并聯電路的電流規律”實驗中電壓在串聯和并聯中的關系，小南使用了兩個相同的燈泡：
（1）在聯接電路時，開關應當斷掉。
（2）聯接好電路后閉合開關，小南發覺L1亮、L2不亮，她用手按一下L2，兩燈都亮，抬起手一直是L1亮、L2不亮，則故障可能是L2接觸不良。
（3）排除故障后，如圖乙所示的電路圖中，用電流表接在ab兩點之間時，閉合開關，電流表的示數如圖丙所示，電流表的讀數為2.8V。
（4）依次將電流表接入到電路中的ab、cd、ef兩點之間，小南發覺電流表示數相等。由此他得到推論：并聯電路中，各大道兩端的電流相等。此推論不科學（選填“科學”或“不科學”），接出來應當進行的操作是A。
A.更換不同尺寸的燈泡，再度實驗
B.將L1、L2的位置交換，再度探究
C.保持電源、燈泡不變，多檢測幾次電路中三處的電流
（5）小南發覺家里書房的燈L1比廚房的燈L2亮，兩燈對應的電流U1和U2的大小關系是U1=U2（選填“＞”、“=”或“＜”）。
