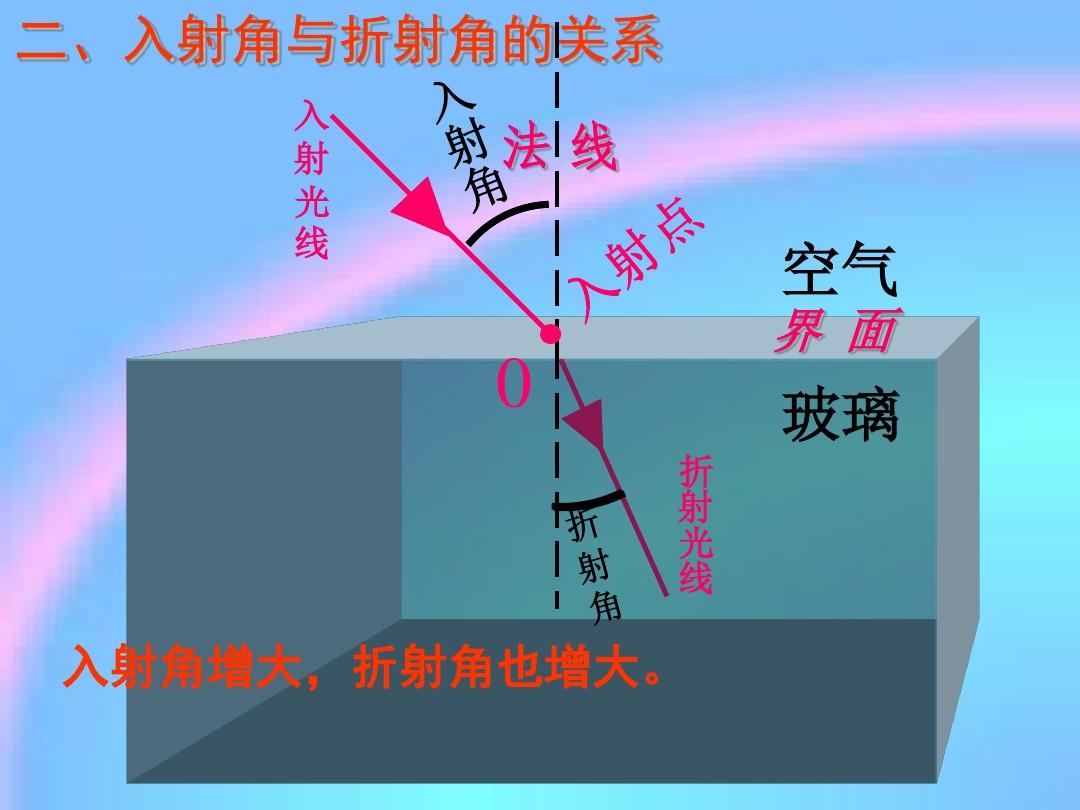

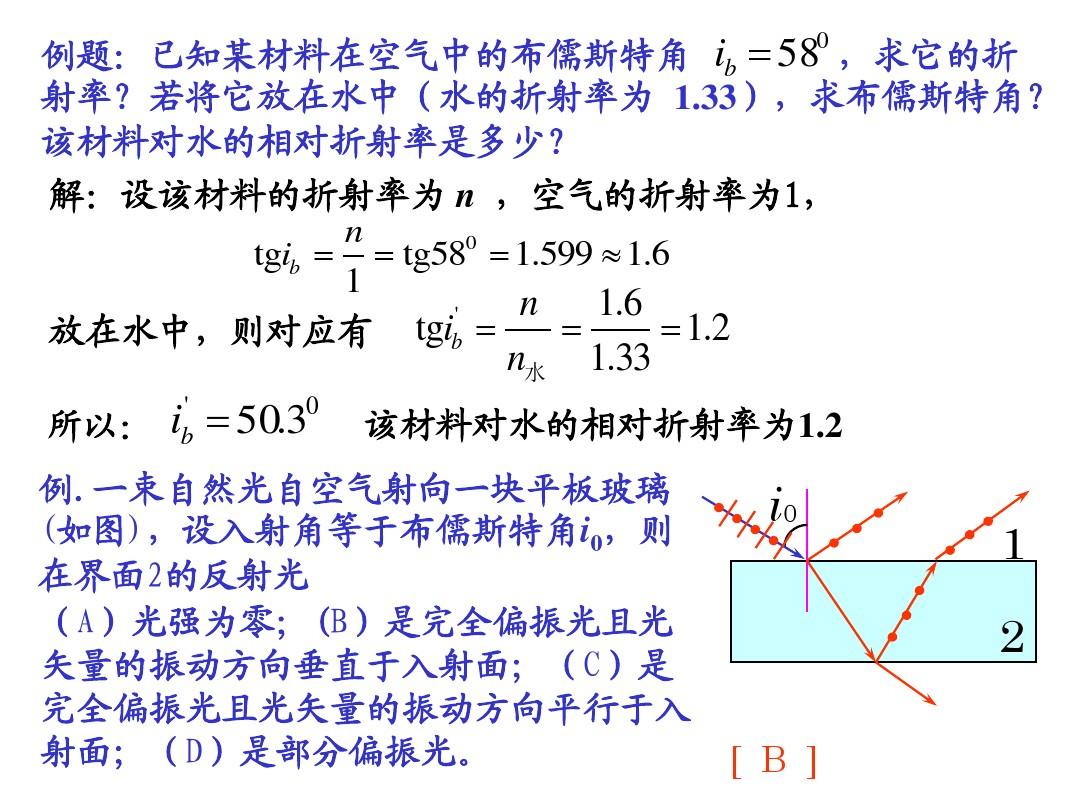

2 中學生實驗：測量玻璃的折射率 第4章光的折射 [學習目標] 1.通過實驗了解平行玻璃磚的光學特性。 2、可以用“針法”測量玻璃磚的折射率。 內容指標練習 學習并運用實踐訓練練習 達到標準 檢查評估標準 技能儲備 清晰原則 細化方法 快遞客服問題處理 詳細方法 估算法pdf 估算法pdf 山木法pdf H&H法 下載技能儲備 1.實驗：測量玻璃的折射率 1.實驗原理 用插針法確定光路，找出入射光對應的出射光，在玻璃磚中畫出對應的折射光，于是一組對應的入射光可以測量角度和折射角。 根據折射定理，可求得玻璃的折射率。 2、實驗器材 玻璃磚、白紙、木板、四根大頭針、圖釘（3～4個）、量角器、直尺、鉛筆。 3. 實驗步驟 (1) 用白紙將圖釘釘在木板上。 (2)用尺子畫一條平行于玻璃磚一個表面的直線aa'作為界面，過aa'上一點O畫一條垂直于aa'的直線NN'為法線，畫出通過O的入射線讓光線AO使入射角i變大。 如圖1所示。 圖1 (3)在AO線上垂直插入兩個引腳P1和P2，將待測玻璃磚放在白紙上，使玻璃磚的一個面與aa'重合。 (4)用尺子在玻璃塊的另一邊畫一條直線bb'平行。 (5) 在玻璃塊bb'側的白紙上垂直插入一根P3針，調整視線。 同時，連接引腳P3的位置。 當P3能同時蓋住插在玻璃磚aa'一側的引腳P1和P2的圖像時，插入引腳P3。 (6)在玻璃磚bb'的一側垂直插入一個引腳P4，使P4覆蓋P3本身，同時覆蓋P1和P2的圖像。 (7) 記下P3、P4的位置，取下玻璃磚，拔出銷釘，通過P3、P4連直線BO'與bb'交于O'點，連OO'，OO'為折射入射光AO射入玻璃磚中，折射角為r。 (8)藥物測角儀測量入射角i和折射角r。 (9)改變?nèi)肷浣莍，重復前面的步驟三四次，測量相應的入射角和折射角。 (10)計算不同入射角下的數值，求出幾次實驗的平均值，即為玻璃的折射率。 4、數據處理 (1)估算方法：由n=以上實驗數據分別計算n1、n2、n3、……，求其平均值，即為玻璃塊折射率的檢測值。 (2)Image法：因?yàn)閟ini=nsinr，所以
可以將其中的數據作為橫坐標為sinr值，縱坐標為sini值，構建直角坐標系，如圖2所示。畫出數據點，將數據點連起來，得到一條直線通過通過起源。 求解圖線斜率，如果斜率為k，則n=k。 圖2（3）單位圓法：通過入射點畫玻璃塊界面的法線NN'，以入射點B為圓心，以適當粗細為直徑畫圓，入射光線、折射光線和圓在A、C處相交，從A、C點畫垂線到法線，分別在A'、C'點與法線NN'相交，如圖3 . 測量垂直線AA′和CC′的寬度，即可表示玻璃磚的折射率。 關于戰友這兩年的實際表現。 材料和材料。 招標技術打分表 圖表與成交pdf 視力表復印件pdf 用圖表說話pdf 如圖35 注意事項 （1）輕拿玻璃磚，手只能觸摸玻璃磚的粗糙表面或邊緣，并且不能觸摸白色光學表面。 禁止使用玻璃磚作為尺子。 (2) 實驗過程中，玻璃磚在紙上的位置無法連接。 (3) 引腳P1和P2、P3和P4的寬度要適當大一些，以減少確定光線方向時的偏差。 (4) 實驗時入射角不能太小（接近于零），否則會加強檢測偏差； 太大（接近90°），否則難以觀察到P1和P2的圖像。 二、光的色散現象 1、色散：白光實際上是由各種單色光組成的多色光。 多色光通過透明介質分解成單色光的現象稱為色散。 2、同種介質對不同顏色的光有不同的折射率。 在各種有色光中，介質對紫光的折射率最大，也就是說紫光在介質中的傳播速度最小。 練習1.實驗：玻璃折射率的測定。 例 1. 用棱鏡測量玻璃折射率的實驗，先將棱鏡放在白紙上，在棱鏡 P1 和 P2 的右側將兩根針垂直插入白紙，然后觀察棱鏡的另一邊，調整視線使P1的像被P2擋住，然后在耳朵的右側垂直插入兩個P3和P4針腳，使P3擋住P1和P2的像，P4擋住P3和P1，P2的像，紙上標記的引腳位置和棱鏡輪廓如圖4所示。 (1)在本題圖片上畫出所需的光路； 圖4 分析 如圖所示，畫出通過P1、P2與AC平面相交于O的入射光線，畫出通過P3、P4與AB平面相交于O'的出射光線。 那么光線OO'就是入射光線P1P2在棱鏡光線中的折射。 過O點分析AC面的法線，在畫圖上標出入射角θ1和折射角θ2，用藥物測角儀
測量 θ1 和 θ2。 (2) 測量棱鏡玻璃的折射率，需要檢測的量為 ，并在圖上標出； 答案分析 答案觀點分析 (3) 估算折射率的公式為。 分析測量玻璃折射率的基本思路 1.確定一條從空氣斜射入玻璃（或斜射從玻璃射入空氣）的光路。 2、通過畫圖確定入射角和折射角。 3.根據折射率的定義n=估算玻璃的折射率。 例2 在“測定玻璃的折射率”實驗中： （1）為了獲得較好的實驗效果，正確的是_____。 A、必須選用上下表面平行的玻璃磚。 B、選擇的入射角盡量小 C、引腳垂直插在紙上 D、引腳P1、P2、P3、P4的距離要大一些，玻璃的上下表面磚不一定是平行的，所以A錯； 為減小檢測的相對偏差，選擇的入射角應大一些，療效較好，故B錯； 為了準確地確定入射光和折射光，引腳應垂直插入紙上，所以C是正確的； 當P1和P2、P3和P4之間的距離適當大一些時，所產生的角度偏差會減小，療效會更好，所以D是正確的。 分析如圖，虛線為真實光路圖，實線為玻璃塊厚度放大后的光路圖。 從圖中可以看出，這些情況下測得的入射角不受影響，但測得的折射角比實際折射角大，所以測得的折射率相對較小。 (2)朋友A在畫界面的時候，不小心把兩個界面aa'和bb'的距離畫的比玻璃塊的厚度大，如圖5，那么他測量的折射率(選填) "too large", "too small" or "") too small 圖5（3）B友在測量入射角和折射角時，因?yàn)闆]有量角器，完成光路圖后，使用O點為圓心，OA為直徑畫圓，與OO′的延長線相交于C點，過A點和C點的直線為垂直法線交于B點和點D分別如圖6所示，那么他只需要檢測，就可以得到玻璃的折射率n=。 Fig. 6 AB, CD Width of View Fig. 3 用弧形玻璃磚測量玻璃折射率實驗時，先把弧形玻璃磚放在白紙上，垂直插入兩個引腳P1玻璃塊的左側
，P2，然后在玻璃塊的另一邊觀察，調整視線，使P1的影像被P2的影像擋住，然后在耳朵兩側垂直插入兩個插腳P3和P4，使P3擋住P1和P2的圖像，P4擋住P3、P1和P2的圖像，在紙上標出引腳的位置和弧形玻璃磚的輪廓，如圖7A所示，其中O為兩圓弧的圓心，圖中已經畫出直線P1和P2 處的入射光線。 (1) 在圖中畫出所需的光路。 答案分析圖7分析連接P3、P4、CD在一點，這個交點就是光線從玻璃塊射出的位置，因?yàn)镻1、P2、AB的連線交點就是位置光線進入玻璃塊，連接兩個交點就可以在玻璃塊中形成光路，如圖所示。 角和折射角，請把這兩個角畫在圖中AB的界面上。 答案分析與分析 如i和r所示。 (3) 用測得的化學量估算折射率的公式為n=。 答案分析 (4) 多次改變?nèi)肷浣牵瑴y(cè)量幾組入射角和折射角，根據測得的入射角和折射角的余弦值，畫出如圖B所示的圖像，從圖像中我們可以知道玻璃的折射率為n=____。 答案解析 1.5 2、折射時的色散如圖8所示。白光通過棱鏡折射后，色光從上到下依次為：紅、橙、黃、綠、藍、靛、紫，其中可見： (1) 從棱鏡射出的光與入射光方向的傾角稱為通過棱鏡的偏轉角，如圖所示，當白光被色散時，綠光的偏轉角光最小，紫光的偏轉角最大，說明同一種玻璃對不同顏色的光有不同的折射率。 (2) 根據n=，可知折射率在同一介質中大的速度小，各種顏色的光在同一介質中的速度由小到大依次為v紫< v <... < v < v red，即綠光速度最大光折射率排列順序，紫光速度最小。 圖8 例4 如圖9所示，從點光源S發出的一束細白光以一定角度入射到棱鏡表面，經棱鏡折射后發生色散，得到彩色光帶在光屏的ab和ab之間產生。 正確的說法是Aa面是藍光，b面是藍光B。在真空中，a面光的波長大于b面光的波長。 C.棱鏡對a面光的折射率大于b面光 D.在棱鏡中，a面光的傳播速度小于b面光的傳播速度
傳播率√答案分析 圖9 分析 綠光的折射率大于紫光。 綠光通過棱鏡后偏轉角大于紫光，所以a面是紅光，b面是藍光，A錯； 由圖可知，a面光線偏角大，a面棱鏡折射率大，a面光線波長短，B對，C錯； a面棱鏡的折射率較大，由v=已知，在棱鏡中，光在a面的傳播速度大于光在b面的傳播速度。 D錯了。 1、同種介質對不同顏色的光有不同的折射率。 該介質對高頻短波長的光具有較大的折射率。 按折射率從小到大排列：紅、橙、黃、綠、藍、靛、紫。 2、在同一介質中，不同顏色光的傳播速度不同，綠光折射率小，傳播速度大； 紫光的折射率大，傳播速度低。 符合性檢查 1231.（實驗：玻璃折射率的測定）（多選）在做“玻璃折射率的測定”實驗時，下列關于實驗要求的說法正確的是 A.玻璃磚的長度應該大一點 B. 插腳要垂直插在紙上 C. 每邊兩個插腳的距離要近些，便于觀察 D. 插P4的時候，擋住P3的光就可以了，沒關系with P1 and P2√ √ 玻璃磚越厚，入射光、出射光與界面的偏轉距離越大，便于繪圖檢測。 引腳垂直插入紙上以減少偏差。 每邊兩個管腳之間的距離太近，在確定入射光和出射光的位置時，偏差較大。 插入P4時，必須覆蓋P3、P1、P2的圖像，這與P1、P2有關，所以A、B正確。 穿過玻璃塊后發生色散，其中光a的側移距離小于光b的側移距離，這意味著玻璃對光a的折射率小于光b對玻璃的折射率，并且同一種介質相反，紅、橙、黃、綠、藍、靛、紫的折射率依次遞減，因?yàn)楣鈈是藍光，所以只有選項D符合題意。 2.（折射色散）如圖10所示，一束可見光通過與玻璃磚平行后，變成兩束單色光a和b。 如果光束b是藍光，那么光束a可能是A.綠光B.黃光C.紅光D.紫光√答案分析123圖103.（實驗：玻璃折射率的測定）在實驗中用兩塊平行的玻璃磚測量玻璃的折射率，雖然鏡像路徑如圖11所示。 (1) 在實驗中，如果量角器分別測量入射角θ1和折射角θ2，那么，表達式玻璃塊的折射率為
n=. 123 圖11(2) 在實驗數據的處理中，兩個朋友各自設計了一個記錄表，但是他們都完成了估計。 根據他們?cè)O(shè)計的表格所反映的信息，判斷他們的論點是否做對了？ 朋友A設計的表格是123倍入射角θ1sinθ1折射角θ2sinθ2n130°0.50020.9°0.3571.401.40245°0.70730.5°0.5081.39360°0.86638.0°0.6161.41分析為了減少檢測的偶然偏差，需要采用多次檢測取平均值的方法。 由于每次檢測的入射角和折射角不同，取入射角和折射角的平均值是沒有意義的，介質的折射率只是由介質的性質決定的。 所以，根據每個入射角和對應的折射角，利用折射定理計算出折射率，然后計算出折射率的平均值，可以有效減少檢測的偏差，所以A朋友做對了。 朋友B 設計的表格就是答案分析 123 上面兩位朋友答對了_____（填“A”或“B”） A度數 123 角度平均余弦值n入射角θ130°45°60°45°0.7071.42折射角θ220.9°30.5°38.0°28.8°0.497A。 A 和 B 都太小 B. A 和 B 都太大 C. A 太大 B 太小 D. A 太小 B 太大 (3) 如果 A 在做測量玻璃的折射率，法線與界面不垂直，出現圖12(a)所示的傾斜； 如果B在放置玻璃塊，玻璃塊的平面與aa'不重合，如果如圖所示存在誤差，則測得的折射率比實際值_____。 123A 圖12 分析題圖 測得的入射角和折射角都變大了，但變小了 在同一角度，用特殊值法分析玻璃塊的折射率：如果法線線垂直于界面，入射角i=45°光折射率排列順序，折射角r=30°，則折射率≈1.41。 若法線與界面不垂直時，入射角和折射角均減小15°，則折射率n′=≈1.22。 可見A的檢測值會偏小。 當出現題圖所示的錯誤時，檢測到的入射角i和折射角r都減小了，但減小了相同的角度，與中完全一樣，所以檢測值會變小，所以A正確，B、C、D錯誤。 123
