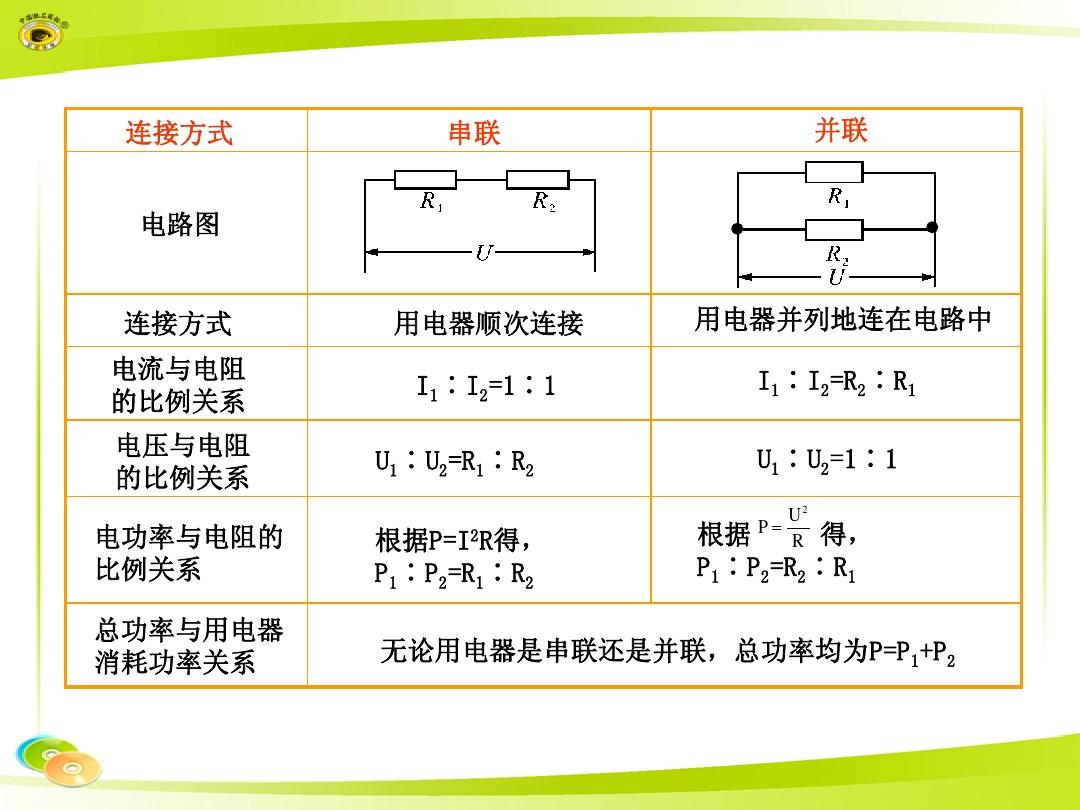

PCB電路設計的基礎包括估算串聯或并聯的等效電阻。 設計者知道串聯電阻的阻值是所有內阻的總和。 并聯時，最后一個內阻的倒數等于內阻倒數之和。 電子產品提供范圍廣泛的內阻供工程師選擇。 兩個串聯的內部電阻構成分壓器。 若其中一個內阻為NTC負空氣溫度系數內阻或PTC正空氣溫度系數內阻，則其阻值隨溫度呈線性變化。 將分壓器的輸出連接到 ADC，并設計一個數字溫度計。 在某些設計中，沒有經驗的設計人員可能會無故串聯內阻，因為內阻之間沒有連接。
然而，有三個主要原因可以促使設計者設計串聯電阻值。 要求的內阻不存在，需要幾個標準內阻組合才能得到要求的內阻，內阻不能工作在要求的最大電流。 在這些情況下，內部電阻被串聯放置，因為每個內部電阻的電流高于應用所需的最大電流。 并且混合電阻串聯和并聯的算法，如果取不等值，必須注意確保沒有任何電流超過其自身的額定值。
如果電路板在惡劣的環境中，一個內部電阻有漏電的風險，串聯幾個內部電阻可以降低風險。 同樣，某些設計可能需要并聯內部電阻。 這些情況經常發生在 h 橋配置中，其中內部分流電阻放置在橋的頂部以監控電壓。 這些做法用在電流為幾安培的電機控制和電源應用中，需要分流內阻，如MPR系列內阻、MVR系列內阻、MMS系列內阻，可向萬利隆電子索取。
在這些情況下，并聯內阻的使用有幾個原因，主要是由于消散能量的能力。 因為耗散的功率與電壓的平方成反比，即使內阻很低，其功率也可能遠遠大于單個內阻所能承受的。 幾個并聯的內阻可以分擔這個負擔。 在 H 橋配置中使用時，分流器內部電阻上的電流必須相對于施加的電流保持較低。 通過并聯電阻器，可以實現非常低的內阻，盡管非常高的電壓也會消耗很小的電流，對于應用來說可以忽略不計，但足以監測電壓。
總而言之，在設計串聯內阻和并聯內阻的內阻時，必須檢查所有器件尺寸，確保不在安全范圍內使用。 如果設備存在超過安全裕度的風險混合電阻串聯和并聯的算法，則需要通過串聯或并聯設計內阻來創建等效內阻。
