電容器的等效串聯內阻ESR
一般認為，具有較小等效串聯電阻 (ESR) 的相對較大的外部電容器有助于吸收快速轉換期間的峰值（基極）電壓。 而且，有時這樣的選擇很容易導致穩壓器（尤其是線性穩壓器LDO）不穩定，所以小容量和大容量電容的容量必須合理選擇。 永遠記住，穩壓器是一個放大器，它可以完成放大器可以完成的所有工作。 由于DC/DC轉換器的響應速度比較慢，輸出去耦電容在負載前饋的初始階段起主導作用，因此需要額外增加一個大容量的電容來緩解相對于DC/DC轉換器的快速轉換，同時使用高頻電容來緩解相對于大電容的快速轉換。 一般應選擇大容量電容的等效串聯內阻合適的值，使輸出電流的峰值和毛刺在器件的規格范圍內。 在高頻轉換中，0.01μF～0.1μF量級的小容量電容就可以很好地滿足要求。 表面貼裝陶瓷電容器或多層陶瓷電容器 (MLCC) 的 ESR 較小。 此外，在這種容量下，它們的體積和 BOM 成本是合理的。 如果局部低頻去耦不充分，從低頻切換到高頻時輸入電流會減小。 電流斜坡上升可以持續幾微秒，主要取決于調節器調整增益并提供更大負載電壓的時間。 實際上，并聯使用具有高 ESR 的電容器比使用具有如此低 ESR 的單個電容器更具成本效益。 然而，這需要您在 PCB 面積、元件數量和成本之間找到折衷方案。
深入了解電容器的等效串聯電阻（ESR）
電容器的主要技術指標是電容量、耐壓值、耐溫值。 除了這三個主要指標外，其他指標中最重要的是等效串聯內阻（ESR）。 有的電容器正面印有一條黑色帶狀線，上面印有一個大的空心字母“I”，表明該電容器是低損耗電容器。 有些電容會標注ESR值（等效串聯內阻），ESR越低，損耗越小，輸出電壓越高，電容的品質越高。 ESR是“等效串聯內阻”的縮寫。 理想的電容器本身不會有任何能量損失，但實際上，由于制造電容器的材料的內阻，電容器的絕緣介質存在損失。 這種損耗是外部的，就好像一個內阻與一個電容器串聯一樣，所以稱為“等效串聯內阻”。 另一個與ESR類似的概念是ESL，即等效串聯電感。 最初的線圈電感往往具有較高的ESL，并且電容越大，ESL也越大。 ESL常常成為ESR的一部分，ESL會引起串聯諧振等現象。 而且相對于電容來說，ESL所占的比例非常小，出現問題的概率也非常小。 后來，由于電容器制造工藝的改進，ESL逐漸被忽視，除了容量、耐壓、溫度之外，ESR成為選擇電容器的主要參考。
串聯等效內阻ESR的單位是毫歐（mΩ）。 一般來說，鉭電容的ESR一般在100毫歐以下，而鋁電解電容的ESR則低于這個值，有些類型的電容的ESR甚至可以高達幾歐姆。 ESR的高低與電容器的容量、電壓、頻率和濕度有關。 當額定電流一定時，容量越大，ESR越低。 同樣，在容量一定的情況下，選用高額定電流品種也可以降低ESR； 因此，高壓電容器的選擇確實有很多用處； 低頻時ESR高，高頻時ESR低； 低溫也會導致ESR降低。
當今的電子技術正朝著低??電流和高電壓電路的設計發展。 提供給元件的電流呈現出越來越低的趨勢，但功率需求卻絲毫沒有減少。 根據P=UI的公式估算，為了獲得相同的功率，電流減小，因此電壓必須減小。 對于INTEL、AMD等最新的CPU來說，電流都大于2V，比之前的3、4V電流要低很多。 但另一方面，由于晶體管數量和頻率的增加，這款芯片所需的幀率降低很多，電壓要求也越來越高。 例如，兩個功率為70W的CPU，后者的電流為3.3V，前者的電流為1.8V。 這樣，后者的電壓為I=P/U=70W/3.3V=21.2A； 前者的電壓為I=P/U=70W/1.8V=38.9A，幾乎是后者電壓的兩倍。 當通過電容器的電壓越來越高時，如果電容器的ESR值不能保持在較小的范圍內，就會形成較高的噪聲電流（理想的輸出直流電流應該是水平線，噪聲電流是水平線的峰谷），這使得工程師在設計時使用ESR最小的電容器。
ESR值與基極電流的關系可以用公式V=R(ESR)×I來表示。 式中V代表諧波電流，R代表電容器的ESR，I代表電壓。 可以聽出，當電壓降低時，雖然ESR不變，但諧波電流會呈指數級增加，因此使用ESR值較低的電容器勢在必行。 據悉，雖然是同樣的噪聲電流，但對小電流電路的影響比大電流情況下更大。 例如，對于3.3V的CPU來說，0.2V的噪聲電流所占的比例太小，不會產生太大的影響，而對于1.8V的CPU來說，0.2V的諧波電流的比例足以引起數字電路的判斷錯誤。
例如，2007年《電子報》第26期第17版《由12V、1A開關電源組成的12V、1A開關電源》一文中，開關變壓器次級三極管檢測后對LCπ型混頻器中電容C6、C7的要求是“選用等效串聯內阻小的優質電解電容，等效內阻將不僅影響轉換速率，還影響輸出噪聲電流?！?span style="display:none">OyW物理好資源網(原物理ok網)

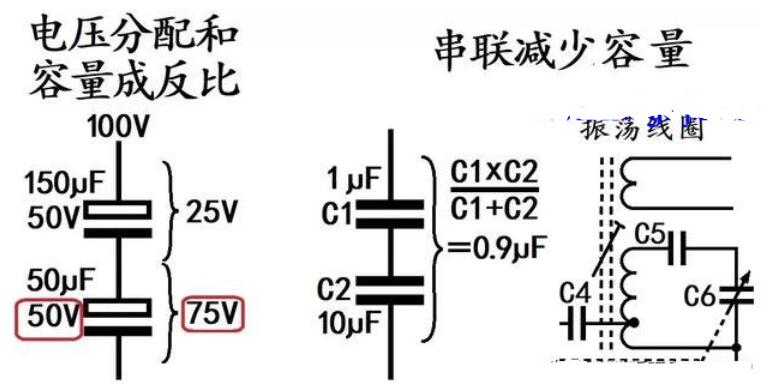

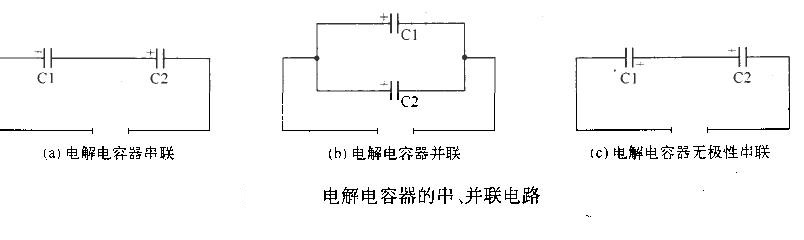

ESR是等效的“串聯”電阻，兩個電容串聯會降低ESR值，并聯會降低ESR值。 因此，在需要較低ESR，且低ESR的大容量電容價格較高的情況下，采用多個ESR較高的鋁電解電容并聯來生成低ESR的大容量電容也是常用的方法。 很多開關電源采用并聯電容的策略，犧牲一定的PCB空間來換取元件成本的降低。
然而，一定等效串聯電阻的存在也有優點。 例如，在穩壓電路中，當負載瞬態變化時，具有一定ESR的電容器會立即波動并導致反饋電路動作。 這種快速響應，以犧牲一定的瞬態性能為代價壓電元件串聯和并聯的特點，獲得了后續的快速調節能力，尤其是功率管的響應速度比較慢，但電容的體積和容量受到嚴格限制。 這些情況在一些三端穩壓器或者類似的使用MOS管作為調整管的電路中比較常見。 使用 ESR 太低的電容器實際上會提高整體性能。
多個小電容并聯代替大電解電容
這些用法常見于開關電源部分，作用是高頻混頻。 多個電容器并聯主要是為了增加電容器的等效阻抗，由于并聯。 電解電容換成小容量陶瓷電容，壽命降低。 電解電容的壽命只有幾千小時，而陶瓷電容的壽命則有幾十萬小時。 避免粘著效應的原則是減少導線的表面積。 多個電容只能降低線路可靠性，無法降低大電容高頻性能不佳的情況。 一般來說，電容越大，諧振頻率越低。 一旦超過諧振頻率，電容就會充當電感的作用，根本起不到混頻的作用。 如果并聯使用N個小電容，由于每個小電容的諧振頻率都很高，就不會有這樣的問題。 對于相同容量的電容器，并聯的小電容器越多越好。 耐壓、耐溫、電容量、ESR（等效內阻）等是電容器的幾個重要參數。 當然，ESR 越低越好。 ESR與電容器的容量、頻率、電壓、溫度等有關。 當電流一定時，容量越大，ESR越低。 電路板設計中并聯使用多個小電容，受到PCB空間的限制，因此有人認為并聯小電阻越多，ESR越低，效果越好。 理論上是這樣，而且考慮到電容引腳焊點的阻抗，多個小電容并聯使用的效果可能并不突出。
●ESR越低，療效越好。
結合我們的增強型供電電路，對于輸入電容來說，輸入電容的容量要大一些。 相對于容量要求，ESR的要求可以適當提高。 由于輸入電容主要是承受電壓，其次是吸收開關脈沖。 對于輸出電容，可適當提高耐壓要求和容量。 對ESR的要求高一點，因為這里需要保證的是足夠的電流吞吐量。 但需要注意的是，ESR并不是越低越好，低ESR電容會導致開關電路振蕩。 消振電路的復雜性也會降低成本。 在板卡設計中，這里通常會有一個參考值，作為器件選型參數，防止因消振電路而導致成本降低。
●好的電容器意味著高品質。
“純電容論”一度非常流行，一些廠商和媒體也刻意將此事作為賣點。 在板卡設計中，電路設計水平是關鍵。 正如有些廠家使用兩相供電可以比有些廠家使用四相供電生產出更穩定的產品一樣，一味地使用高價電容也不一定能生產出好的產品。 評判一個產品時，必須全方位、多角度考慮，切不可有意無意夸大電容的作用。
諧波電流、輸出電容ESR
開關電源的輸出噪聲電流由兩部分組成，第二部分是電容器充放電形成的容性諧波電流，第一部分是電容器ESR形成的阻性基極電流。 為了獲得ESR形成的更小的阻性諧波電流，據說可以并聯多個電容器。 我不知道當幾個電容并聯時總ESR會如何變化。 變小了我就能理解了，價值是多少？ 例如，470uF電解電容的ESR為0.1歐姆。 如果兩個電解電容并聯，ESR將為0.05歐姆。 我現在有點困惑。 不知道低ESR陶瓷電容和電解電容并聯是否有同樣的效果。 例如I輸出壓電元件串聯和并聯的特點，經估算，諧波要求電容ESR高于0.01歐姆，所以根據上述意見，可能需要幾個電解電容才能滿足要求。 如果我選擇使用電解電容，然后并聯幾個陶瓷電容103或104，會有什么影響嗎？
答：如果要求ESR很低，通常是選擇大容量的MLCC()，為什么要用N 104并聯。
----------------------------------------------------------------------------------------------------------------
1個以上并聯確實可以減少ESR的具體估算方法，就是與內阻并聯。
2 可以選擇低ESR電解，但價格較貴。
3 也可以選擇薄膜電容代替。
----------------------------------------------------------------------------------------------------------------
不同類型的電容器并聯。 等效 ESR 和電容值與頻率相關。 不僅僅是ESR/n、C×n。 一般將ESR小、容量小的電容與ESR大、容量大的電容并聯。 ESR 和電容都介于兩者之間。 你提到的電解電容和低ESR墻磚對于降低噪音是有效的。
混頻電路中并聯幾個電容和一個大電容（等容量）有什么區別嗎？
答：兩個電容的容量相等。 而實際上，電容器具有等效串聯電感和等效串聯內阻寄生參數。 可以將電容器視為右側的模型。 大電容的ESL和ESR比小電容大，且ESL和ESR值越小，相同容量下電容的混頻能力越強。 因此，多個電容并聯與等容量大電容的主要區別在于，多個并聯電容的ESL和ESR遠低于等容量大電容，混頻能力更強。 你不妨認為一個小電容（假設100u）的ESL和ESR等于一個大電容（200u），那么兩個小電容并聯后等效電容就等于200u，而且它的ESL和ESR因并聯而減半，所以兩個小電容并聯的混頻能力更強。 如果此時并聯四個，那么ESL和ESR就是大電容的四分之一。 希望這可以幫助。
淺談電容器的使用誤區
1、電容越大越好嗎？
很多人在更換電容時往往喜歡使用大容量的電容。 我們知道，電容越大，為IC提供電壓補償?shù)哪芰驮綇姟?且不說電容容量減少帶來的體積增大，在降低成本的同時，也影響了空氣流通和散熱。 關鍵是電容上有寄生電感，電容放電電路會在一定頻率下產生諧振。 在諧振點，電容器的阻抗很小。 因此，放電回路的阻抗最小，補充能量的療效也最好。 但當頻率超過諧振點時，放電電路的阻抗開始下降，電容器提供電壓的能力開始下降。 電容器的電容量越大，諧振頻率越低，電容器能有效補償電壓的頻率范圍也越小。 從保證電容器提供高頻電壓的能力的角度來看，電容器越大越好的觀點是錯誤的。 對平時的電路設計有參考價值。
2、相同容量的電容，并聯的小電容越多越好嗎？
耐壓、耐溫、電容量、ESR（等效內阻）等是電容器的幾個重要參數。 當然，ESR 越低越好。 ESR與電容器的容量、頻率、電壓、溫度等有關。 當電流一定時，容量越大，ESR越低。 電路板設計中并聯使用多個小電容，受到PCB空間的限制，因此有人認為并聯小電阻越多，ESR越低，效果越好。 理論上是這樣，而且考慮到電容引腳焊點的阻抗，多個小電容并聯使用的效果可能并不突出。
3. ESR越低，療效越好嗎？
相對于容量要求，ESR的要求可以適當提高。 由于輸入電容主要是承受電壓，其次是吸收開關脈沖。 對于輸出電容，可適當提高耐壓要求和容量。 對ESR的要求高一點，因為這里需要保證的是足夠的電流吞吐量。 但需要注意的是，ESR并不是越低越好，低ESR電容會導致開關電路振蕩。 消振電路的復雜性也會降低成本。 在板卡設計中，這里通常會有一個參考值，作為器件選型參數，防止因消振電路而導致成本下降。
4、電容好就代表品質高嗎？
“純電容論”一度非常流行，一些廠商和媒體也刻意將此事作為賣點。 在板卡設計中，電路設計水平是關鍵。 正如有些廠家使用兩相供電可以比有些廠家使用四相供電生產出更穩定的產品一樣，一味地使用高價電容也不一定能生產出好的產品。 評判一個產品，一定要全方位、多角度地考慮，不能有意無意地夸大電容的作用。
